Bedienungsanleitung

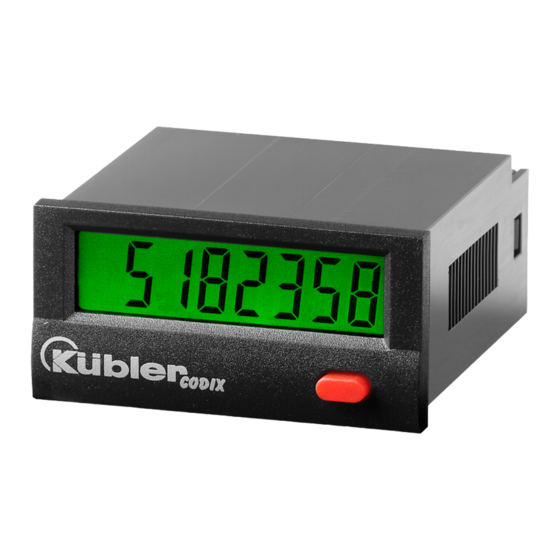

LCD-Anzeigezähler
C C O O D D I I X X 1 1 3 3 0 0 / / 1 1 3 3 1 1 / / 1 1 3 3 2 2 / / 1 1 3 3 3 3
Die Codix 13X Anzeigezähler sind batteriebetrieben.
Die Ansteuerung erfolgt über potentialfreie Kontakte
oder Spannungsimpulse. Sie lassen sich in unter-
schiedlichen Applikationen einsetzen, wie z.B. Sum-
menzählung, Stückzählung, Positionserfassung,
Typenübersicht:
Type
Eingangsart
6.130.012.8x0
Count
6.130.012.8x2
6.130.012.8x3
6.131.012.8x0
Cnt.Dir/Up.Dn
6.131.012.8x1
6.131.012.8x3
Up.Dn
6.132.012.8x3
Cnt.Dir
6.133.012.8x0
Quad/Quad2
6.133.012.8x1
Tabelle 1
Eingangsarten DC:
Count:
Schneller und langsamer Zähleingang
INP A:
Zähleingang schnell
INP B:
Zähleingang langsam
Cnt.Dir:
Zähleingang und Zählrichtungseingang
INP A:
Zähleingang
INP B:
Zählrichtungseingang
Up.Dn:
Differenzzähleingang
INP A:
Zähleingang addierend
INP B:
Zähleingang subtrahierend
Quad:
Phasendiskriminatoreingang
INP A:
Zähleingang 0°
INP B:
Zähleingang 90°
Quad2:
Phasendiskriminatoreingang mit
Impulsverdopplung
INP A:
Zähleingang 0°
INP B:
Zähleingang 90°
Jede Flanke von INP A wird gezählt.
Differenzzählung usw.
Die verschiedenen Typen mit spezifischen Eingangs-
arten lassen sich mittels Steuereingängen zusätzlich
erweitetern und auf fast alle Anwendungen anpassen.
Zähleingänge
INP A
00 ... 0,7 V DC
NPN
07 kHz 00 ... 0,7 V DC
04 ... 30 V DC
PNP
12 kHz
10 ... 260 V AC/DC AC/DC 30 Hz
00 ... 0,7 V DC
NPN
07 kHz
04 ... 30 V DC
PNP
12 kHz
10 ... 260 V AC/DC
AC/DC
30 Hz
10 ... 260 V AC/DC
AC/DC
30 Hz
00 ... 0,7 V DC
NPN
03 kHz
04 ... 30 V DC
PNP
06 kHz
Optionen:
x = 5: ohne Hintergrundbeleuchtung
x = 6: mit Hintergrundbeleuchtung
Eingangsarten AC:
Count:
Cnt.Dir:
Up.Dn:
INP B
NPN
00 ... 0,7 V DC
NPN
10 ... 260 V AC/DC
AC/DC
00 ... 0,7 V DC
NPN
04 ... 30 V DC
PNP
10 ... 260 V AC/DC
AC/DC
10 ... 260 V AC/DC
AC/DC
00 ... 0,7 V DC
NPN
04 ... 30 V DC
PNP
Zähl- und Rücksetzeingang
INP A:
Zähleingang AC/DC
INP B:
Rücksetzeingang AC/DC
Zähleingang und Zählrichtungseingang
INP A:
Zählrichtungseingang AC/DC
INP B:
Zähleingang AC/DC
Differenzzähleingang
INP A:
Zähleingang subtrahierend AC/DC
INP B:
Zähleingang addierend AC/DC.
30 Hz
0–
07 kHz
12 kHz
30 Hz
30 Hz
03 kHz
06 kHz
