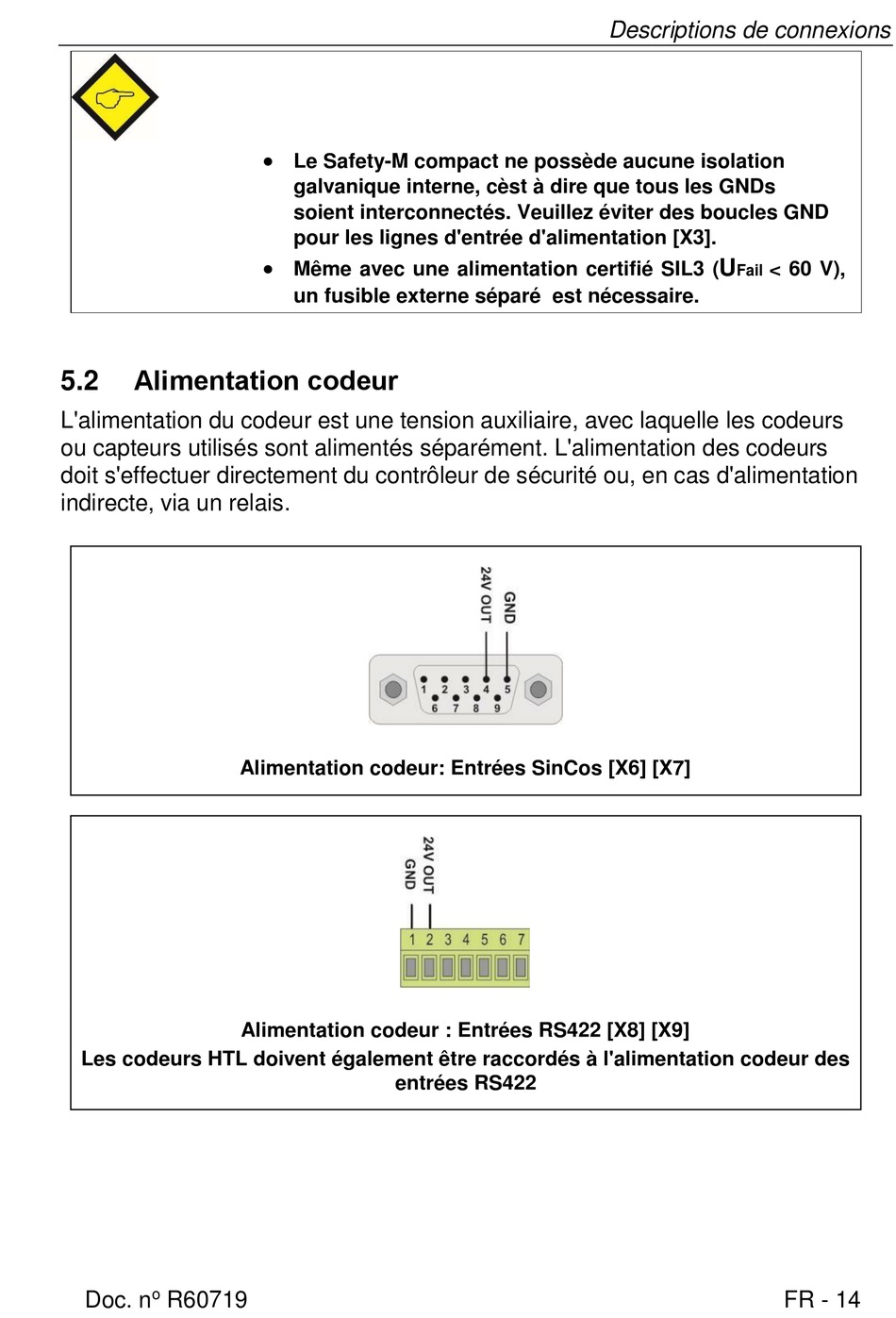

Alimentation codeur

5.2
L'alimentation du codeur est une tension auxiliaire, avec laquelle les codeurs
ou capteurs utilisés sont alimentés séparément. L'alimentation des codeurs
doit s'effectuer directement du contrôleur de sécurité ou, en cas d'alimentation
indirecte, via un relais.
Les codeurs HTL doivent également être raccordés à l'alimentation codeur des
o
Doc. n R60719

Le Safety-M compact ne possède aucune isolation
galvanique interne, cèst à dire que tous les GNDs
soient interconnectés. Veuillez éviter des boucles GND
pour les lignes d'entrée d'alimentation [X3].

Même avec une alimentation certifié SIL3 (
un fusible externe séparé est nécessaire.
Alimentation codeur: Entrées SinCos [X6] [X7]
Alimentation codeur : Entrées RS422 [X8] [X9]
entrées RS422
Descriptions de connexions
U
< 60 V),
Fail
FR - 14
