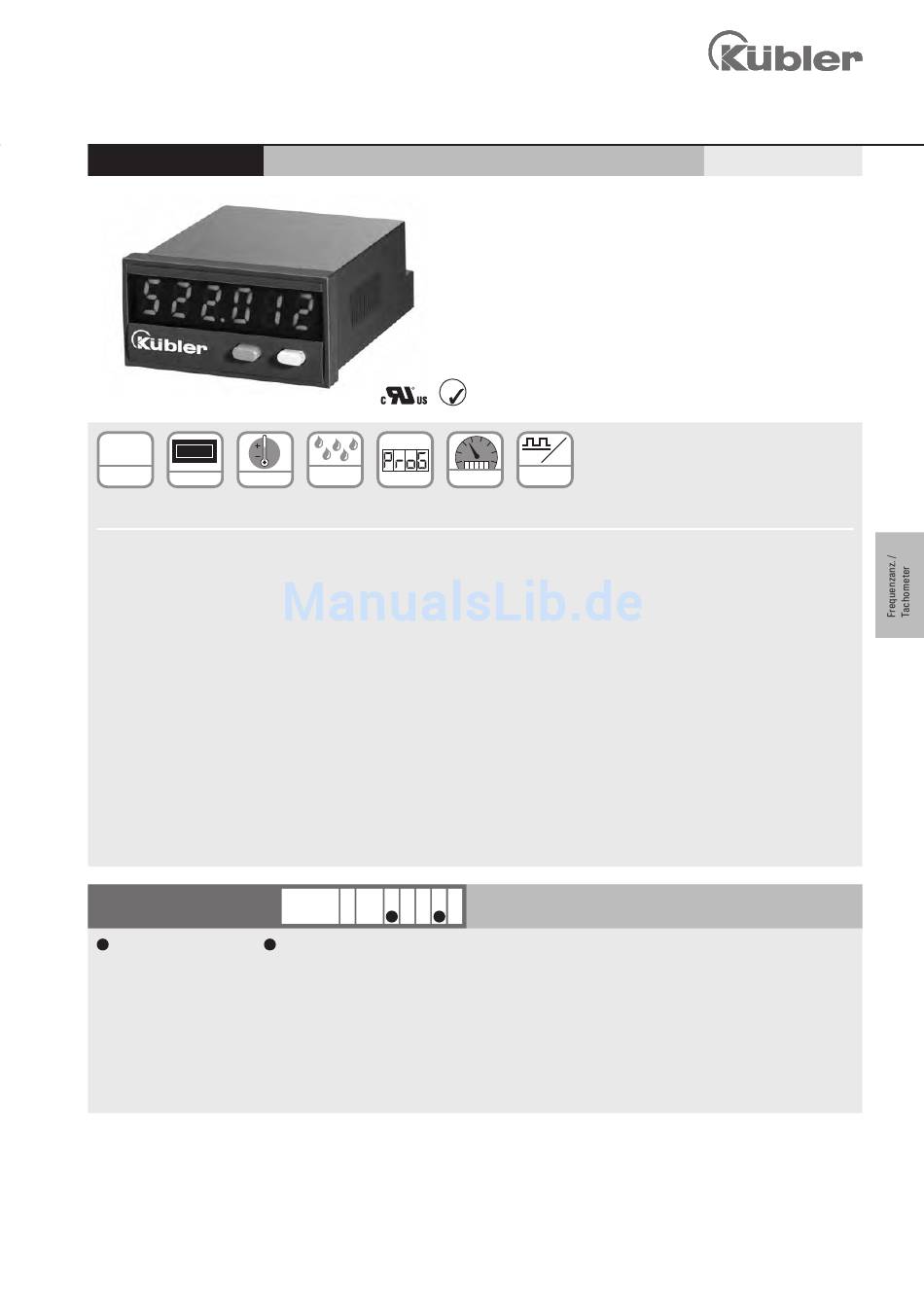

Kübler Codix 522 Bedienungsanleitung

Frequenzanzeigen / Tachometer
LED-Frequenzanzeigen
DC
000000
10 ... 30 V
-20°... +65°C
DIN 48 x 24
Spannungs - DIN Frontplatte Temperatur-
versorgung bereich
Leistungsfähig
• Sehr helle LED-Anzeige, 8 mm Zifferhöhe.
• Schneller Zähleingang für Eingangsfrequenz von max. 60 kHz.
• Robustes Gehäuse / IP65 geschützt.
• Exaktes und hochgenaues Frequenzmessverfahren
(HRA - High Rate Accuracy System)
Frequenzen bis 38 Hz werden über eine Periodendauermessung
ausgewertet. Frequenzen > 38 Hz werden über eine spezielle
Torzeitmessung ausgewertet. So wird trotz geringer Torzeit eine
sehr hohe Genauigkeit von < 0,1% erreicht. Das Messergebnis
steht nach max. 50 ms zur Verfügung.
Bestellschlüssel
a Ausgang
1 = Optokoppler-Ausgang
2 = kein Ausgang 1)
Lieferumfang
· Zähler
· Spannbügel
· Frontrahmen f. Schraubbefestigung (T008181) 56 x 40 mm, Einbauquerschnitt 50 x 25 mm
· Frontrahmen f. Spannbügelbefestigung (T008180) 53 x 28 mm, Einbauquerschnitt 50 x 25 mm
· Dichtung
· Bedienungsanleitung mehrsprachig
1) Lagertypen.
© Fritz Kübler GmbH, Irrtümer und Änderungen vorbehalten. 10/2016
Messbereich 1/min oder 1/sec HRA-Messung (DC)
IP65
Hohe Klartext-
Schutzart programmierung
6.522 . 01 X . 3 X
a b
b Schaltpegel der Eingänge
0 = Standard (HTL) 1)
A = 4 ... 30 V DC

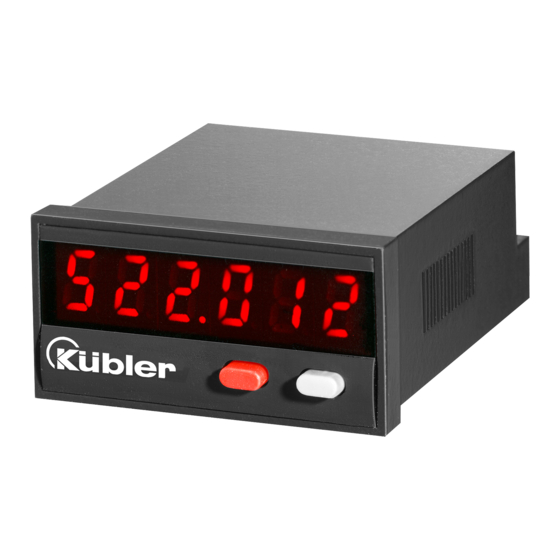

Der Codix 522 ist eine spannungsversorgte Frequenzanzeige /
Tachometer.
Anzeige in 1/min oder 1/sec frei skalierbar, für schnelle und
langsame Zählimpulse, mit 6-stelliger LED-Anzeige für NPN,
PNP Eingangssignale, mit schnellem HRA (High Rate Accuracy)
Messsystem.
RoHS
t Hz
0 0 0 0 0
HRA
1/sec 1/min
Frequenzanzeige/ Frequenzanzeige
Tachometer mit HRA
Bedienerfreundlich und universell
• Große Tasten – auch mit Handschuhen zu bedienen.
• Einfache und einheitliche Programmierung und Bedienung
durch Klartextprogrammierung. Einstieg in die Programmierung
auch während des Betriebs mit Sicherheitsabfrage.
• Individuell einstellbare Skalierung – Multiplikations- und
Divisionsfaktor (0,0001...99,9999), um entsprechende Einheiten
in z.B. Frequenzen in Hz und Drehzahl in U/min darzustellen.
• Programmierbarer Dezimalpunkt, einstellbar von 0,0 bis 0,000
(legt die Auflösung fest).
• Einstellbare Wartezeit – bis 0 angezeigt wird.
• Anzeige in 1/min oder 1/sec.
• Alternativ zu den HTL Eingängen sind auch Geräte mit
4 ... 30 V DC Eingangspegel verfügbar.
• Optional mit Ausgang als Stillstandüberwachung.
0
Codix 522
221
