Connexion des entrées
et +24 V. L'entrée unipolaire statique dispose du Safety Integrity Level SIL =
1. Il faut régler paramètre « xINx Config » à une valeur de 8 à 11, et
paramètre
« Input Mode » à 1 ou 2. Aucune détection d'erreurs n'est possible, d'après
cela il n'y a aucun temps de réaction.
13.2 Connexion d'une entrée unipolaire cadencée

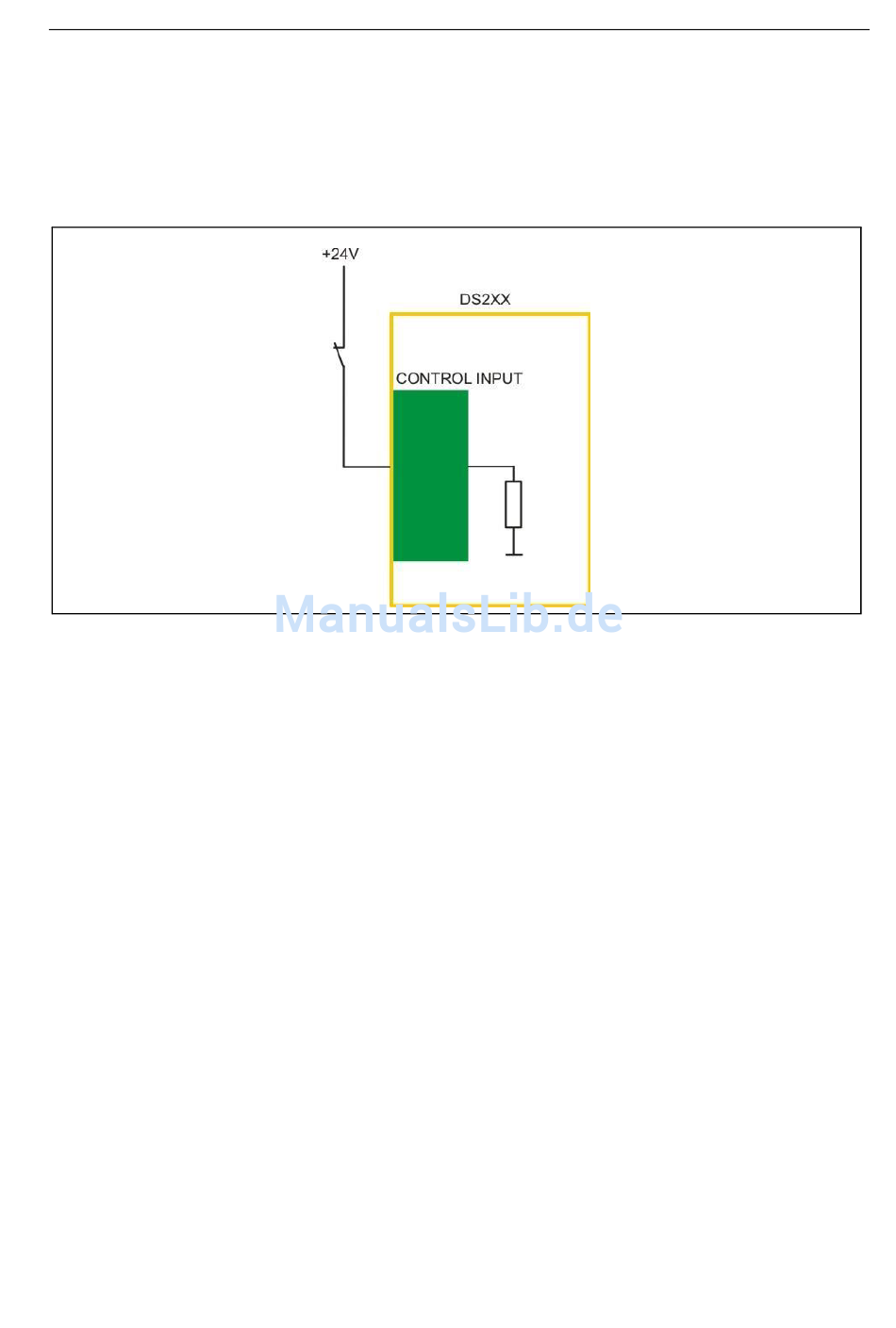

La connexion d'une entrée unipolaire cadencée se fait selon le dessin
cidessous. L'entrée unipolaire cadencée dispose du Safety Integrity Level SIL
= 1 -2. Il faut régler paramètre « xINx Config » à une valeur de 20 à 35, et
paramètre « Input Mode » à 1 ou 2. Pour la génération d'horloge il faut
employer une sortie. En cas de l'absence d'horloge, le déclenchement de la
fonction (statique HIGH/LOW) doit être choisi d'une façon que jamais un
risque de sécurité ne se pose (ruptures de lignes et défaillance
d'interrupteurs ne sont pas détectées. En cas d'erreur l'appareil signale
Runtime Readback Digital Output Error. Le temps de réaction est de 20 ms.
