Entrées pour codeurs RS422
5.4
(seulement SMC2)
Lorsque le paramètre « Operational Mode » est réglé à 7, 8 ou 9, l'appareil
traite les signaux de codeurs incrémentaux avec des canaux
complémentaires TTL ou différentiels RS422. Les codeurs incrémentaux se
raccordent alors au moyen sur une ou les deux connecteurs 7 broches [X8] et
[X9].
Les canaux de l'entrée RS422 (A et /A, B et /B) sont munies en interne d'une
terminaison dynamique (220 pF/120 ohms).
Il faut toujours raccorder toutes les canaux de signal (A, /A, B et /B).
Il n'y a pas de possibilité de retraitement d'éventuelles impulsions zéro
ou /Z).
L'alimentation codeur doit impérativement s'effectuer via les broches 1 et 2.
Entrées pour codeurs HTL et contrôle
5.5
Le bornier à vis [X10/CONTROL IN] offre 2 à 4 entrées pour les signaux de
niveau HTL à caractéristique de commutation PNP.
Selon le réglage du paramètre « Operational Mode », les entrées
[X10/CONTROL IN] peuvent être configurées comme entrées de fréquence ou
de commande:
o
Doc. n R60719

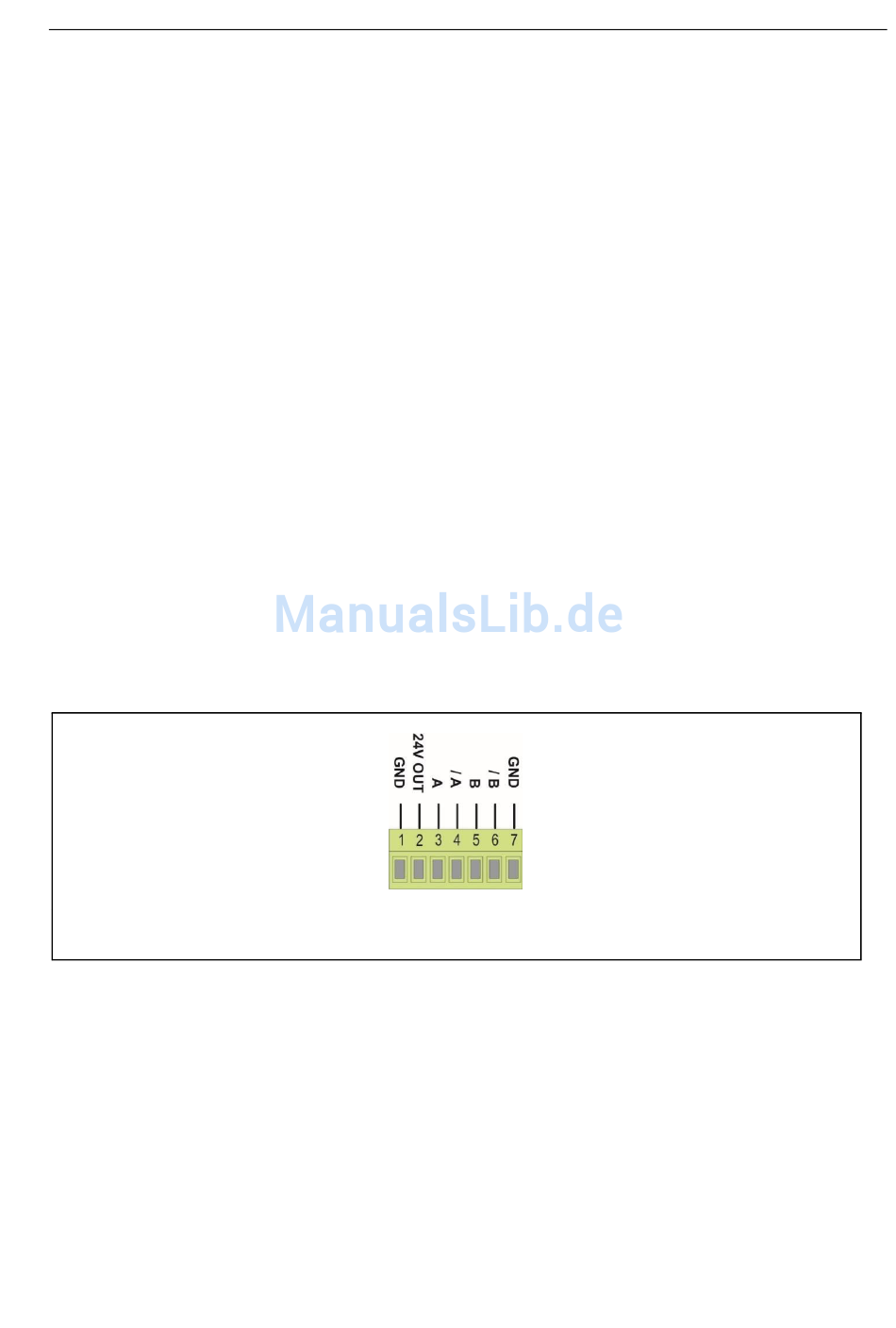

Borniers à 7 bornes [X8], [X9]
Descriptions de connexions
