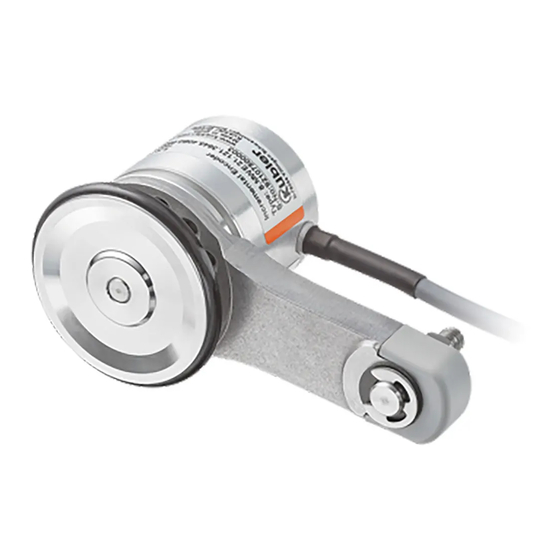

Kübler MWE02 Betriebsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Kübler MWE02
Inhaltszusammenfassung für Kübler MWE02
- Seite 1 R60089.0009 - 01 Betriebsanleitung MWE02 Operation Manual Instructions d'utilisation...
-
Seite 7: Inhaltsverzeichnis
3.5.1 Technische Daten ......3.5.2 Approbationen ......Installation............... Mechanische Installation ......4.1.1 Allgemeine Hinweise für die Mon- tage von Drehgebern....4.1.2 Montagehinweis ......4.1.3 Vorbereitung der Montage.... 4.1.4 Step-by-Step Installation ....BA MWE02 - R60089.0009 - 01 DE - 7... -
Seite 8: Allgemeine Hinweise .............................................. 8 5 Inbetriebnahme Und Bedienung
Warenzeichen oder eingetragene Warenzeichen der • Unterweisung in den gültigen Sicherheitsrichtlinien. jeweiligen Titelhalter. • Ständiger Zugriff auf diese Dokumentation. Irrtümer und Änderungen vorbehalten. Angegebene Produk- teigenschaften und technische Daten stellen keine Garantie- erklärung dar. 8 - DE BA MWE02 - R60089.0009 - 01... -
Seite 9: Produktbeschreibung............................................. 9 7 Entsorgung
Zertifikate können auf unserer Homepage heruntergeladen werden: 3.3 Vorhersehbare Fehlanwendung www.kuebler.com/dokufinder Das Messsystem ist nicht für folgende Verwendungen geeig- net: • Unter Wasser. • In öffentlich zugänglichen Bereichen. • Außerhalb der Datenblattspezifikationen. BA MWE02 - R60089.0009 - 01 DE - 9... -
Seite 10: Typenschild
Nachfolgend sind auszugsweise die wichtigsten technischen tung beachten Daten aufgeführt. Alle weiteren Kennwerte finden Sie in den 3 Produktname 8 CE-Kennzeichnung entsprechenden Produktdatenblättern. 4 Versorgungsspannung 9 Hersteller und Adresse 5 Stromaufnahme 10 - DE BA MWE02 - R60089.0009 - 01... -
Seite 11: Technische Daten
– RoHS-Richtlinie 2011/65/EU Die Konformitätserklärung und alle Zertifikate zum Produkt HINWEIS finden Sie auf der Homepage. Werkzeuge www.kuebler.com/dokufinder Verwenden Sie für die Montage nur einem Qualitätssystem unterliegende, sowie geprüfte und kalibrierte Werkzeuge. BA MWE02 - R60089.0009 - 01 DE - 11... -
Seite 12: Schrauben Und Schraubverbindungen
• Werkzeug a) Lösen Sie die Sechskantmutter mit Fächerscheibe vom – Schraubenschlüssel SW10 Federarm (Step 1 [} 2]). ® – Innensechskantschlüssel/-Bit (Inbus ) SW2 ® – Innensechskantschlüssel/-Bit (Inbus ) SW2,5 – Kreuzschlitzschraubendreher PH1 12 - DE BA MWE02 - R60089.0009 - 01... -
Seite 13: Änderung Der Befestigungsmöglichkeiten
Sie können den Drehgeber in 30°-Schritten montieren, achten Sie dabei auf den Kabelabgang des Drehgebers (Step 8 [} 5]). c) Ziehen Sie, an der gewünschten Position, die drei M3- Schrauben mit 1 Nm fest (Step 9 [} 6]). BA MWE02 - R60089.0009 - 01 DE - 13... -
Seite 14: Wiedermontage
Gerätes. Reparaturen oder Wartungsarbeiten, die das • Das Gerät ist unbeschädigt. Öffnen des Gerätes erfordern, dürfen nur vom Hersteller • Die Schrauben können erneut gegen Lösen gesichert durchgeführt werden. werden. 14 - DE BA MWE02 - R60089.0009 - 01... -
Seite 15: Entsorgung
Entsorgen Sie demontierte Geräteteile wie folgt: • Bestandteile aus Metall beim Metallschrott. • Elektronische Bestandteile beim Elektroschrott. • Kunststoffteile in ein Recyclingcenter. • Sortieren und entsorgen Sie weitere Bestandteile je nach Materialbeschaffenheit. BA MWE02 - R60089.0009 - 01 DE - 15... -
Seite 16: Technische Beratung
