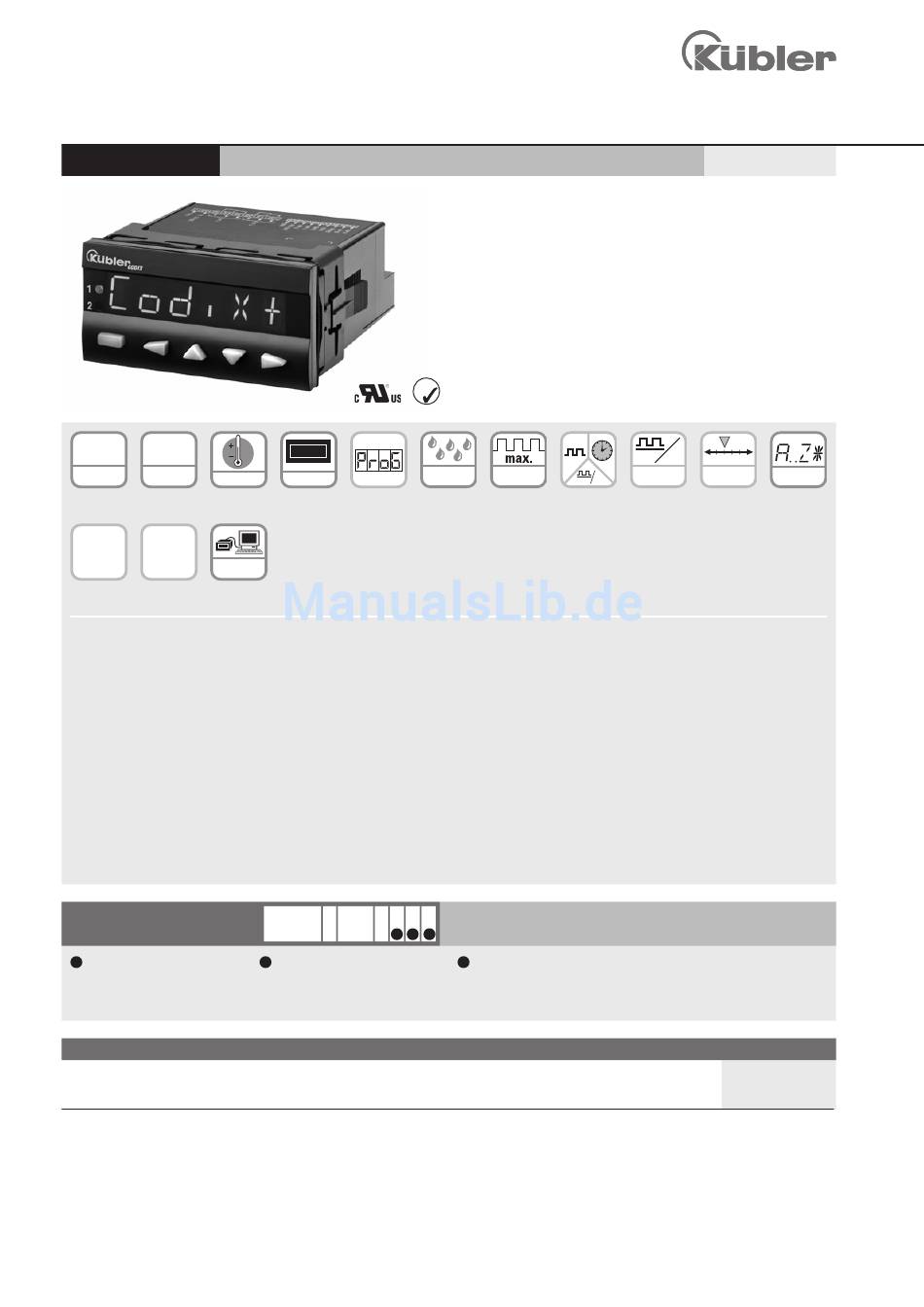

Kübler Codix 560 Montageanleitung

Vorwahlzähler, elektronisch
LED-Vorwahlzähler Multifunktional – Impuls, Frequenz, Zeit – 65 kHz, 2 Vorwahlen (AC+DC)
DC AC
100 ... 240 V
10 ... 30V
- 20° + 65°
Spannungsversorgung Temperatur-
bereich
∑
Batch
00000
RS
Batchzähler Gesamtsummen- Optionale
zähler Schnittstelle
Vielseitige Funktionen
• Zähler, Tachometer, Zeitzähler und Positionsanzeige in
einem Gerät.
• Als Vorwahlzähler, Batchzähler oder Gesamtsummenzähler.
• 2 Relais (Wechsler).
• Viele verschiedene Zählmodi.
• Skalierbare Anzeige.
• Setzwert, Stufen oder Schleppvorwahlen.
• Mehrbereichs-Spannungsversorgung für AC oder DC.
• Über Schnittstelle RS232/485 auslesbar oder konfigurierbar
via MODBUS oder CR/LF Protokoll.
• Direkter Anschluss von Großanzeige oder Drucker möglich.
Bestellschlüssel
a Spannungsversorgung
0 = 100 ... 240 V AC, ± 10% 1)
3 = 10 ... 30 V DC 1)
Zubehör
Aufbaurahmen
mit Ausschnitt 92 x 45 mm
Passende Dichtungen sowie weiteres Zubehör finden Sie im Kapitel Zubehör oder im Bereich Zubehör unter: www.kuebler.com/zubehoer.
1) Lagertypen.
134 134
www.kuebler.com
RoHS
000000
DIN 96 x 48
DIN Frontplatte Klartext-
programmierung
232
485
6.560 . 010 . X X
a b c
b Eingangspegel
0 = Standardpegel (HTL) 1)
A = 4...30 V DC
Für Schnappmontage auf 35 mm Hut-Schiene nach DIN
Für Zähler 96 x 48 mm

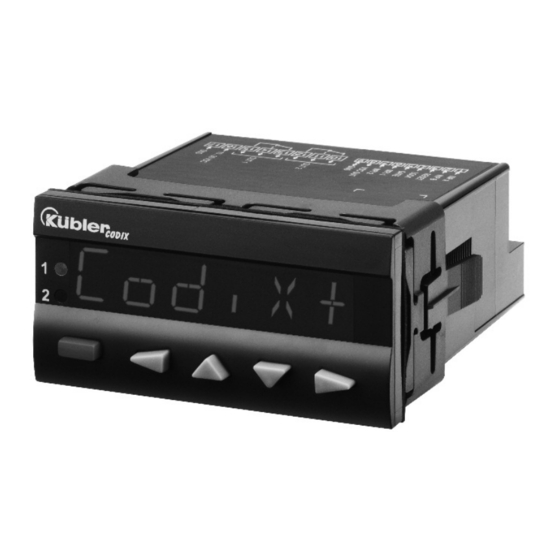

Der große Multifunkions-Vorwahlzähler Codix 560 führt mit auto-
matischen Hilfstexten auf großer 14 Segment LED-Anzeige leicht
verständlich durch die Programmierung. Eindeutige Cursor Tasten
vereinfachen die Bedienung. Die großen Fronttasten lassen sich
selbst mit Handschuhen noch bequem bedienen.
Die 14 mm hohe LED-Anzeige ermöglicht ein gutes Ablesen auch
aus weiter Entfernung und bei schlechten Lichtverhältnissen.
Neu: Jetzt auch mit RS232/485 Schnittstelle mit MODBUS und
CR/LF Protokoll
IP65
65 kHz
Hz
t
Hohe Hohe Mehrfach-
Schutzart Zählfrequenz funktion
Komfortable Bedienung
• Automatische Hilfstexte auf deutsch oder englisch.
• 14-Segment LED für bessere Textdarstellung.
• Statusanzeige der Vorwahlen.
• 3 vordefinierte Parameter.
• Schleppvorwahlen ersparen erneute Programmierung des
Vorsignals.
• Geringe Einbautiefe.
• 4-stufige RESET-Modes.
• 3-stufige Tastaturverriegelung.
• Passend für Einbau in Mosaiksysteme.
X
c Schnittstellen (optional)
0 = Keine 1)
5 = RS232 (MODBUS od. CR/LF)
7 = RS485 (MODBUS od. CR/LF)
© Fritz Kübler GmbH, Irrtümer und Änderungen vorbehalten. 08/2017
Codix 560
t Hz
HRA POSITION
LEDs
Frequenzan- Positions- 14 Segment
zeige mit HRA anzeige LED
Lieferumfang
· Vorwahlzähler
· Spannbügel
· Bedienungsanleitung
Bestell-Nr.
G300005
grau
