(2) Phasenzähl-Modus 1
In diesem Modus wird jeweils an der steigenden Flanke des Rechtecksignals an Eingang 1A gezählt, und zwar aufwärts,
wenn der Eingang 1B auf auf 0 liegt (Niedriges Potential bzw. Low) bzw. abwärts, wenn er auf 1 (hohes Potential bzw.
High) liegt.
Eingang 1A
Eingang 1B
Zählerwert
AUS-Preset
EIN-Preset
Koinzidenz-
Ausgang

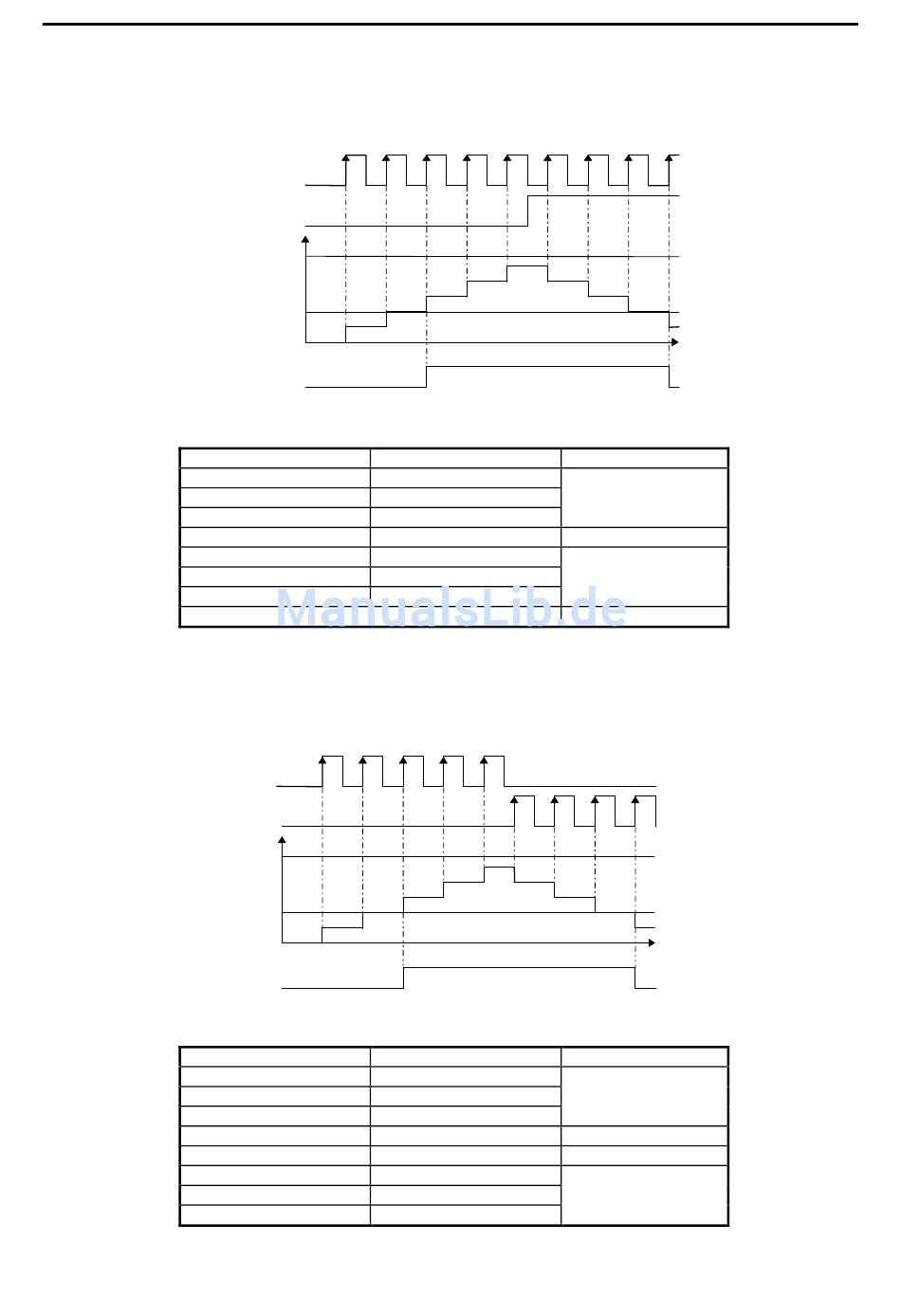

Bild 8.15 Zählvorgang beim Phasenzähl-Modus 1
Eingang 1A
1 (hohes Potential)
0 (Niedriges Potential)
↓ (Fallende Flanke)
↑ (Steigende Flanke)
0 (Niedriges Potential)
1 (hohes Potential)
↓ (Fallende Flanke)
↑ (Steigende Flanke)
(3) Phasenzähl-Modus 2
In diesem Modus wird hochgezählt, wenn zum Zeitpunkt einer am Eingang 1A anliegenden steigenden Flanke der
Eingang 1B auf 0 (Low) liegt. Es wird hingegen heruntergezählt, wenn zum Zeitpunkt einer am Eingang 1B anliegenden
steigenden Flanke der Eingang 1A auf 0 (Low) liegt
Eingang 1A
Eingang 1B
Zählerwert
AUS-Preset
EIN-Preset
Koinzidenz-
Ausgang
Bild 8.16 Zählvorgang beim Phasenzähl-Modus 2
Eingang 1A
1 (hohes Potential)
0 (Niedriges Potential)
↓ (Fallende Flanke)
↑ (Steigende Flanke)
0 (Niedriges Potential)
1 (hohes Potential)
↓ (Fallende Flanke)
↑ (Steigende Flanke)
Kapitel 8 - Betriebsmodi und Spezialfunktionen
Eingang 1B
↑ (Steigende Flanke)
↓ (Fallende Flanke)
1 (hohes Potential)
0 (Niedriges Potential)
↑ (Steigende Flanke)
↓ (Fallende Flanke)
0 (Niedriges Potential)
1 (hohes Potential)
Eingang 1B
↑ (Steigende Flanke)
↓ (Fallende Flanke)
1 (hohes Potential)
0 (Niedriges Potential)
↑ (Steigende Flanke)
↓ (Fallende Flanke)
0 (Niedriges Potential)
1 (hohes Potential)
8-10
Arbeitsweise
Keine Zählung
Hochzählen
Keine Zählung
Herunterzählen
Arbeitsweise
Keine Zählung
Hochzählen
Herunterzählen
Keine Zählung
