Darüber hinaus kann bei Verwendung von Fold-Symbolen ein Kontaktplan von bis zu 57 Kontakten und einer Spule
innerhalb von 7 Zeilen eingegeben werden. Allerdings kann hinter einem Fold-Symbol kein ODER-Schaltkreis
angegeben werden.
*
*
*
*
*
*
Anstelle der Spule kann auch ein Funktionsfeld eingesetzt werden. Arithmetische Anweisungen, Anwendungs-
Anweisungen, Programmsteuer-Anweisungen, Modulübertragungs-Anweisungen und FUN-Anweisungen können in
solch einem Funktionsfeld beschrieben werden. In einem einzelnen Funktionsfeld dürfen maximal 19 Befehle vorhanden
sein. Das Funktionsfeld wird ausgeführt, wenn die Bedingung für die direkt davor befindliche Kontaktanordnung erfüllt
ist und entsprechend nicht ausgeführt, wenn sie nicht erfüllt ist.
Details zu den einzelnen Befehlen entnehmen Sie bitte dem Kapitel "Anweisungen".
Maximal 4 Zeilen möglich
Anm: Beim Kontaktplaneditor für Windows® kann das Funktionsfeld mit einer Breite von einem Kontakt dargestellt werden, so
daß ein Kontaktplan mit neun Kontakten und einem Funktionsfeld eingegeben werden kann.
Weitere Details entnehmen Sie bitte dem Bedienungshandbuch des Kontaktplaneditors für Windows®.

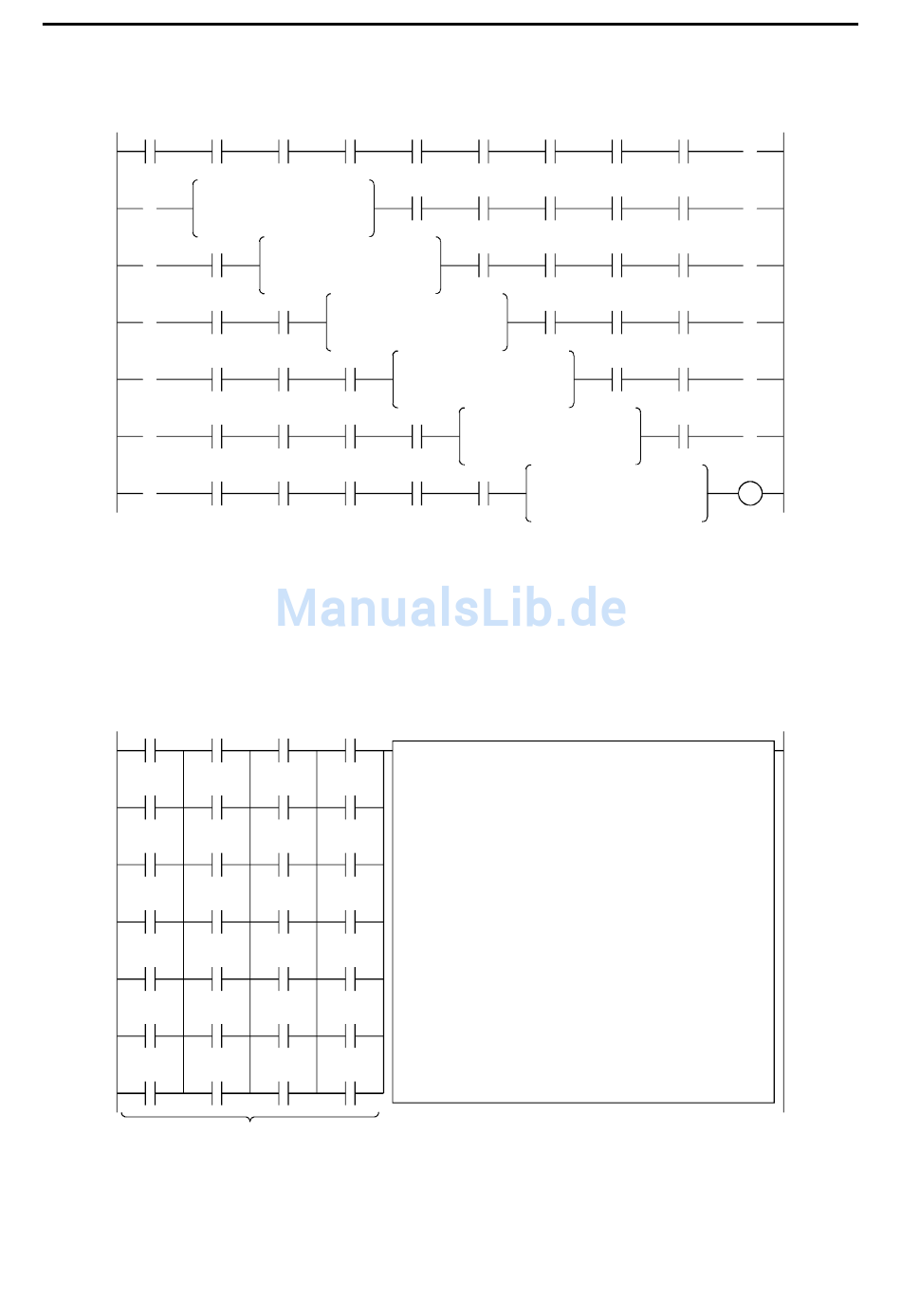

Bild 7.3 Beispiel zur Verwendung von Fold-Symbolen
WR0 = WR0 + WR1
WR1 = WR1 * 3
WR2 = WR2 / 4
WR0 = WX0 AND HFF00
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
Bild 7.4 Verwendung eines Funktionsfelds
Bis maximal 19 Zeilen
