10.11 Spannungsversorgung

Der 4polige Klemmenblock dient zum Anschluß der Versorgungsspannung
und des Autorisierungseingangs. Der Autorisierungseingang wird nicht
verwendet.

10.12 Baudraten

Das OP2 kann am USS-BUS mit folgenden Baudraten betrieben werden:
9,6 / 19,2 / 93,75 / 187,5 kBd.

10.13 Leitungen und Stecker

Der Anschluß an das OP erfolgt immer an der Schnittstelle SS2B
Steckerbelegung
(RS-485 / USS-BUS).

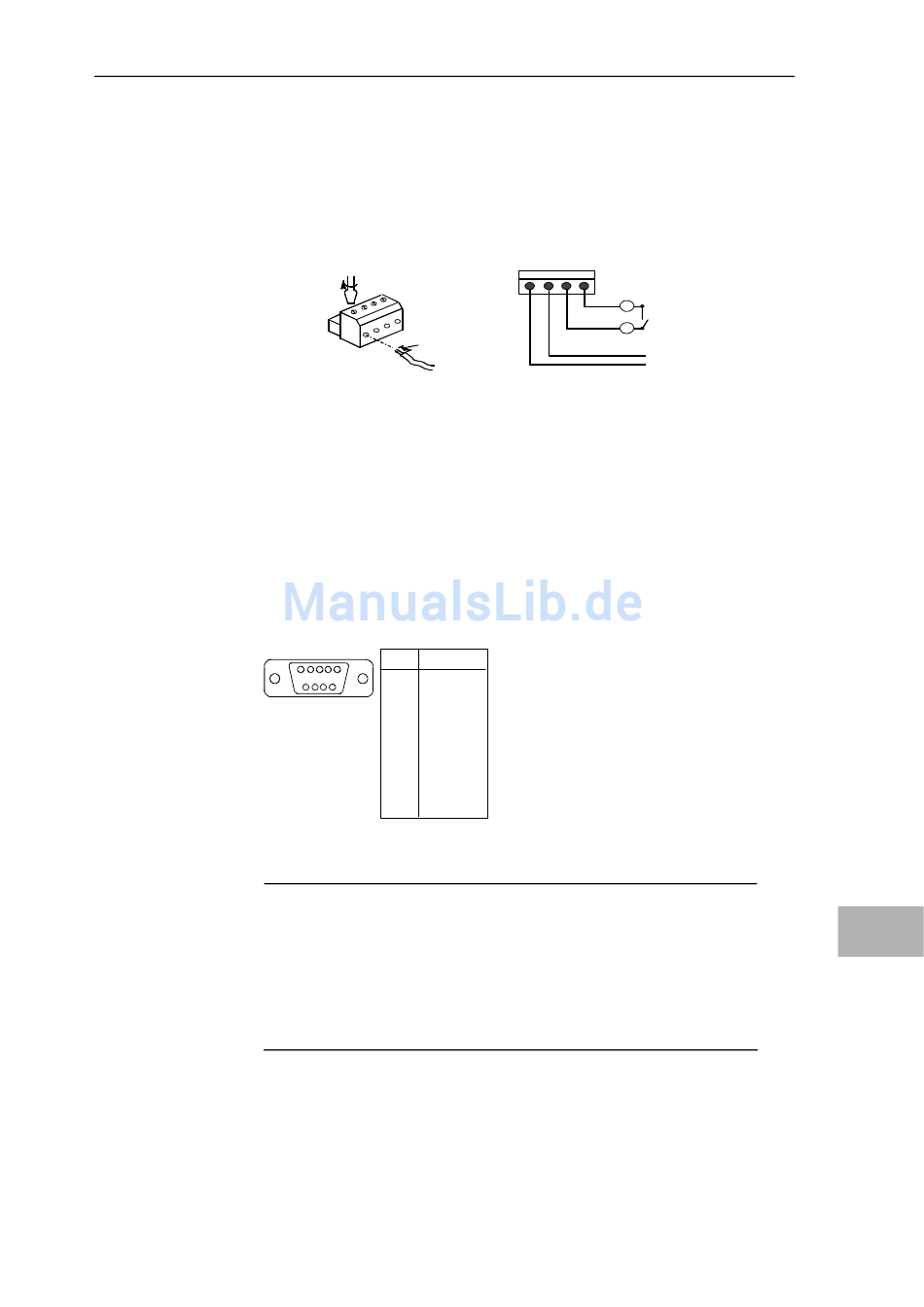

Bild 10-1 Anschlußbelegung SS 2B
HINWEIS Beim Anschluß an den RS-485-Bus (z. B. Kommunikationsmodul SS4)
entspricht:
Hardware - SIMADYN D
Ausgabe 03.2001
Anschluß der einzelnen Leitungen
7 mm
verwendbarer Leitungsquerschnitt: 0,5 ...2,5mm
1
5
PIN RS 485
1
2
9 6
3 Data B
4
5 GND
6 +5 V
7
8 Data A
9
Data B = RS485+
Data A = RS485-
Bedienfeld OP2
Anschlüsse am Klemmenblock
1 4
AE
nicht verwendet
A+
Versorgungsspannung
0 V
+24V DC
10
10-27
