8.8.2

Anwendungshinweise

Das Interfacemodul besitzt einen Flachleitungs-Steckverbinder X1 für den
Anschluss der Ausgangssignale des SIMADYN D-Systemes (siehe Kapitel
Steckleitungen), sowie eine Klemmleiste X2 für den Anschluss der
Anlagensignale.
Das Interfacemodul ist wegen der abzuführenden Verlustleistung nur für
den vertikalen Einbau bestimmt.
Sonstige Hinweise Weiteres zu EMV und Umgebungsbedingungen siehe Abschnitt "Allgemeine
technische Daten"!
VORSICHT Wegen der maximal zulässigen Verlustleistung pro Interfacegehäuse
!
dürfen nicht mehr als 3 Binärausgänge gleichzeitig im Kurzschluss
betrieben werden.

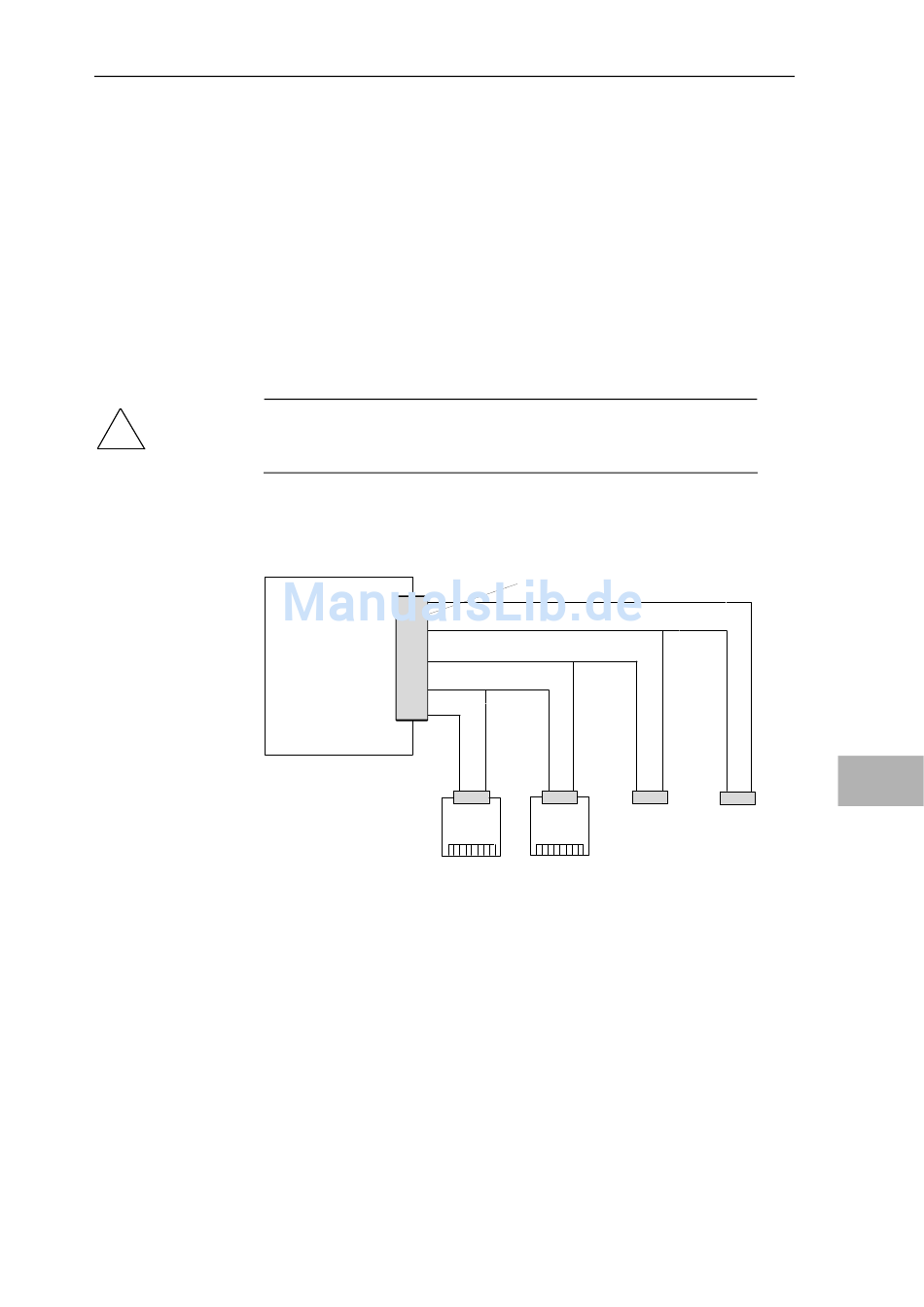

Das folgende Bild zeigt eine typische Applikation:
Bild 8-15
Hardware - SIMADYN D
Ausgabe 04.2011
SIMADYN D - Seite
EB11
10polig
Interface-
Modul SB71
Applikationsbeispiel für Interfacemodul SB71 an binäre Ein-, Ausgabebaugruppe
EB11
Programmspeicher-/Interfacemodule
40polig
(Binärsignale)
10polig
10polig
X1 X1
X2 X2
Ein- und Ausgänge der Anlagenseite
8
10polig
8-37
