Ein-/Ausgabebaugruppe

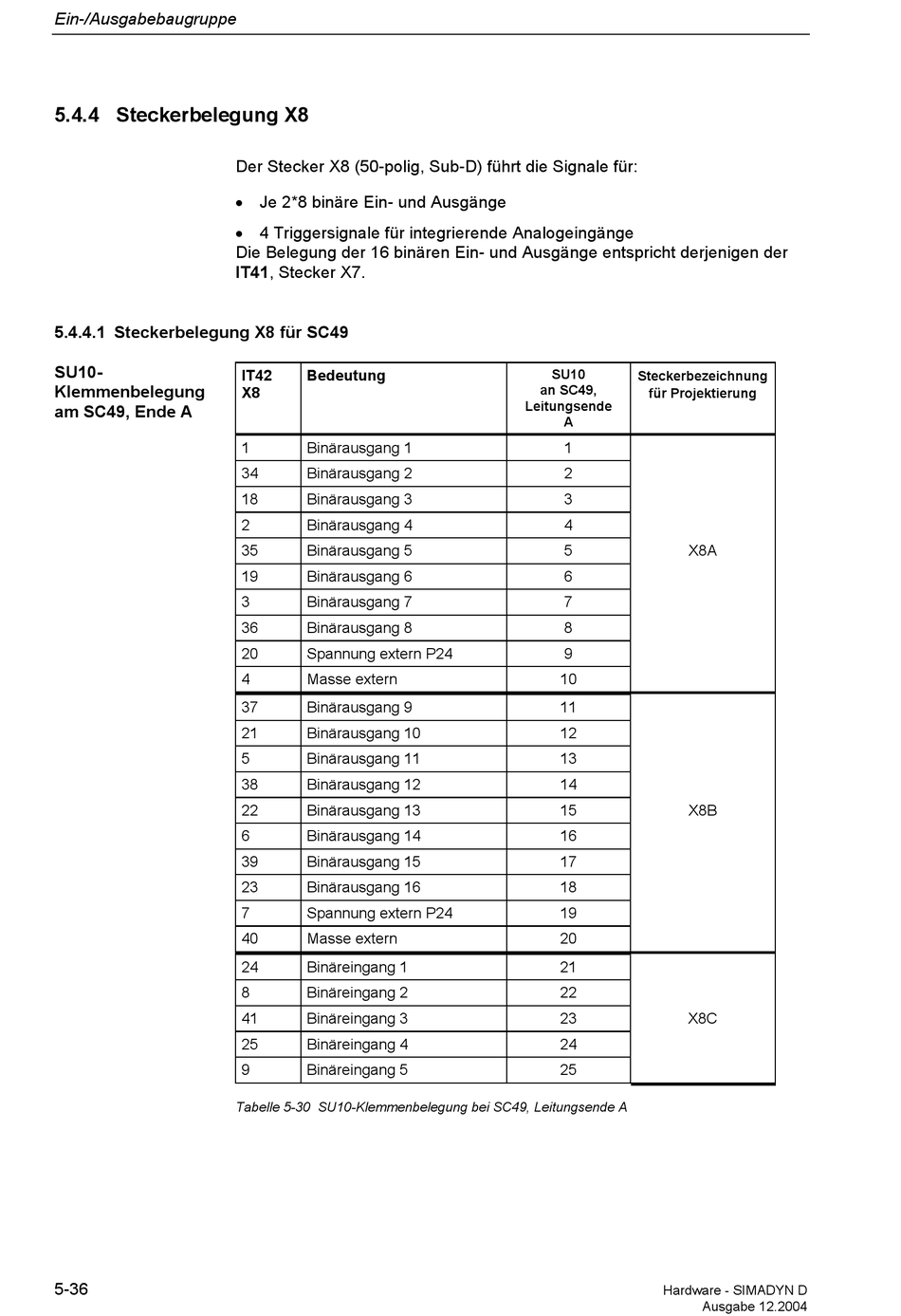

5.4.4 Steckerbelegung X8

5.4.4.1 Steckerbelegung X8 für SC49
SU10-
Klemmenbelegung
am SC49, Ende A
5-36
Der Stecker X8 (50-polig, Sub-D) führt die Signale für:
 Je 2*8 binäre Ein- und Ausgänge
 4 Triggersignale für integrierende Analogeingänge
Die Belegung der 16 binären Ein- und Ausgänge entspricht derjenigen der
IT41, Stecker X7.
IT42 Bedeutung
X8
1 Binärausgang 1
34 Binärausgang 2
18 Binärausgang 3
2 Binärausgang 4
35 Binärausgang 5
19 Binärausgang 6
3 Binärausgang 7
36 Binärausgang 8
20 Spannung extern P24
4 Masse extern
37 Binärausgang 9
21 Binärausgang 10
5 Binärausgang 11
38 Binärausgang 12
22 Binärausgang 13
6 Binärausgang 14
39 Binärausgang 15
23 Binärausgang 16
7 Spannung extern P24
40 Masse extern
24 Binäreingang 1
8 Binäreingang 2
41 Binäreingang 3
25 Binäreingang 4
9 Binäreingang 5
Tabelle 5-30 SU10-Klemmenbelegung bei SC49, Leitungsende A
SU10
Steckerbezeichnung
an SC49,
für Projektierung
Leitungsende
A
1
2
3
4
5 X8A
6
7
8
9
10
11
12
13
14
15 X8B
16
17
18
19
20
21
22
23 X8C
24
25
Hardware - SIMADYN D
Ausgabe 12.2004
