ITDC
X5 Pin
20
Tabelle 5-40 Pinbelegung ITDC, Stecker X5 und Klemmenbelegung SU11,

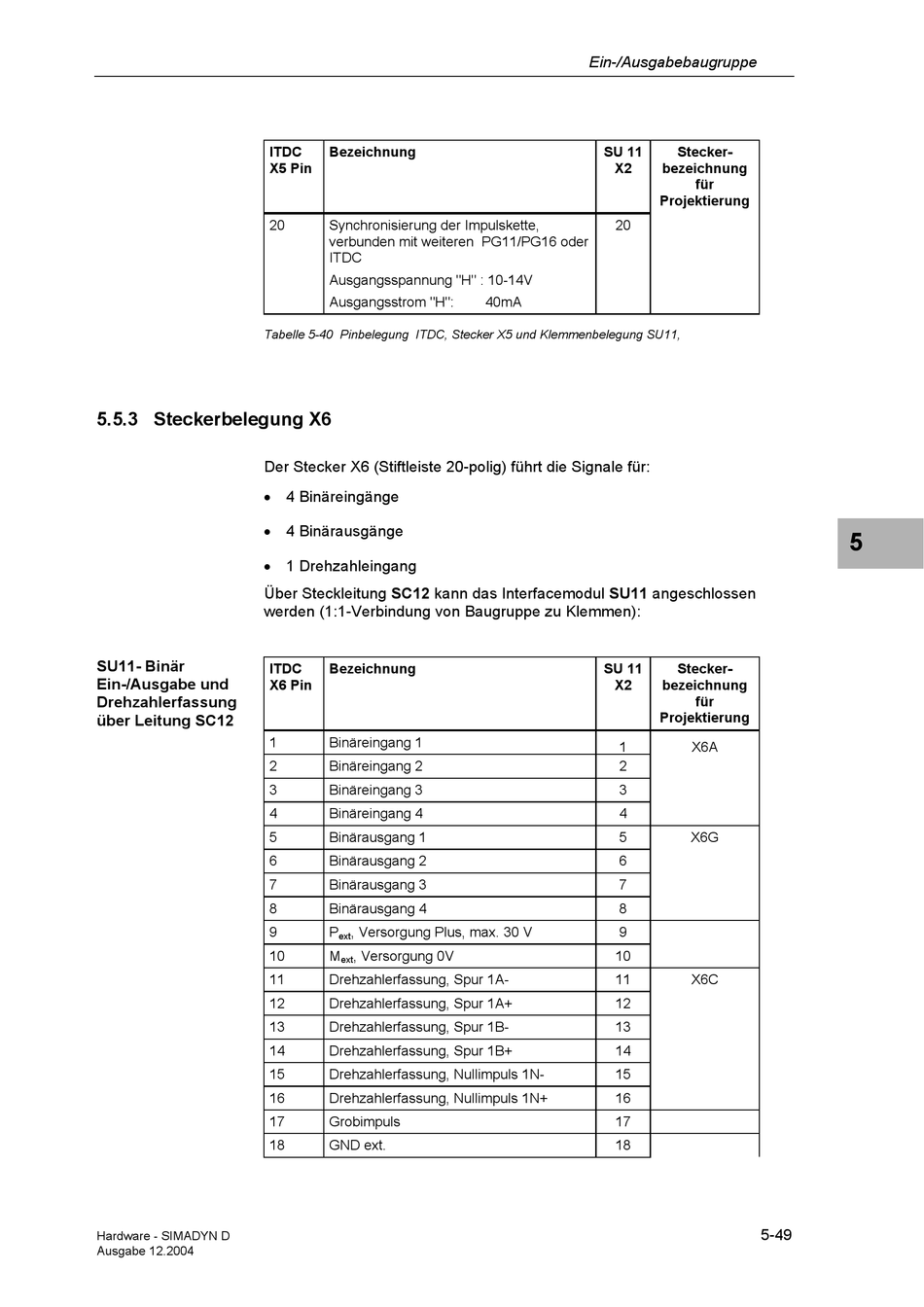

5.5.3 Steckerbelegung X6

Der Stecker X6 (Stiftleiste 20-polig) führt die Signale für:
 4 Binäreingänge
 4 Binärausgänge
 1 Drehzahleingang
Über Steckleitung SC12 kann das Interfacemodul SU11 angeschlossen
werden (1:1-Verbindung von Baugruppe zu Klemmen):
SU11- Binär
ITDC
Ein-/Ausgabe und
X6 Pin
Drehzahlerfassung
über Leitung SC12
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
Hardware - SIMADYN D
Ausgabe 12.2004
Bezeichnung
Synchronisierung der Impulskette,
verbunden mit weiteren PG11/PG16 oder
ITDC
Ausgangsspannung "H" : 10-14V
Ausgangsstrom "H": 40mA
Bezeichnung
Binäreingang 1
Binäreingang 2
Binäreingang 3
Binäreingang 4
Binärausgang 1
Binärausgang 2
Binärausgang 3
Binärausgang 4
P , Versorgung Plus, max. 30 V
ext
M , Versorgung 0V
ext
Drehzahlerfassung, Spur 1A-
Drehzahlerfassung, Spur 1A+
Drehzahlerfassung, Spur 1B-
Drehzahlerfassung, Spur 1B+
Drehzahlerfassung, Nullimpuls 1N-
Drehzahlerfassung, Nullimpuls 1N+
Grobimpuls
GND ext.
Ein-/Ausgabebaugruppe
SU 11 Stecker-
X2 bezeichnung
für
Projektierung
20
SU 11 Stecker-
X2 bezeichnung
für
Projektierung
1 X6A
2
3
4
5 X6G
6
7
8
9
10
11 X6C
12
13
14
15
16
17
18
5-49
