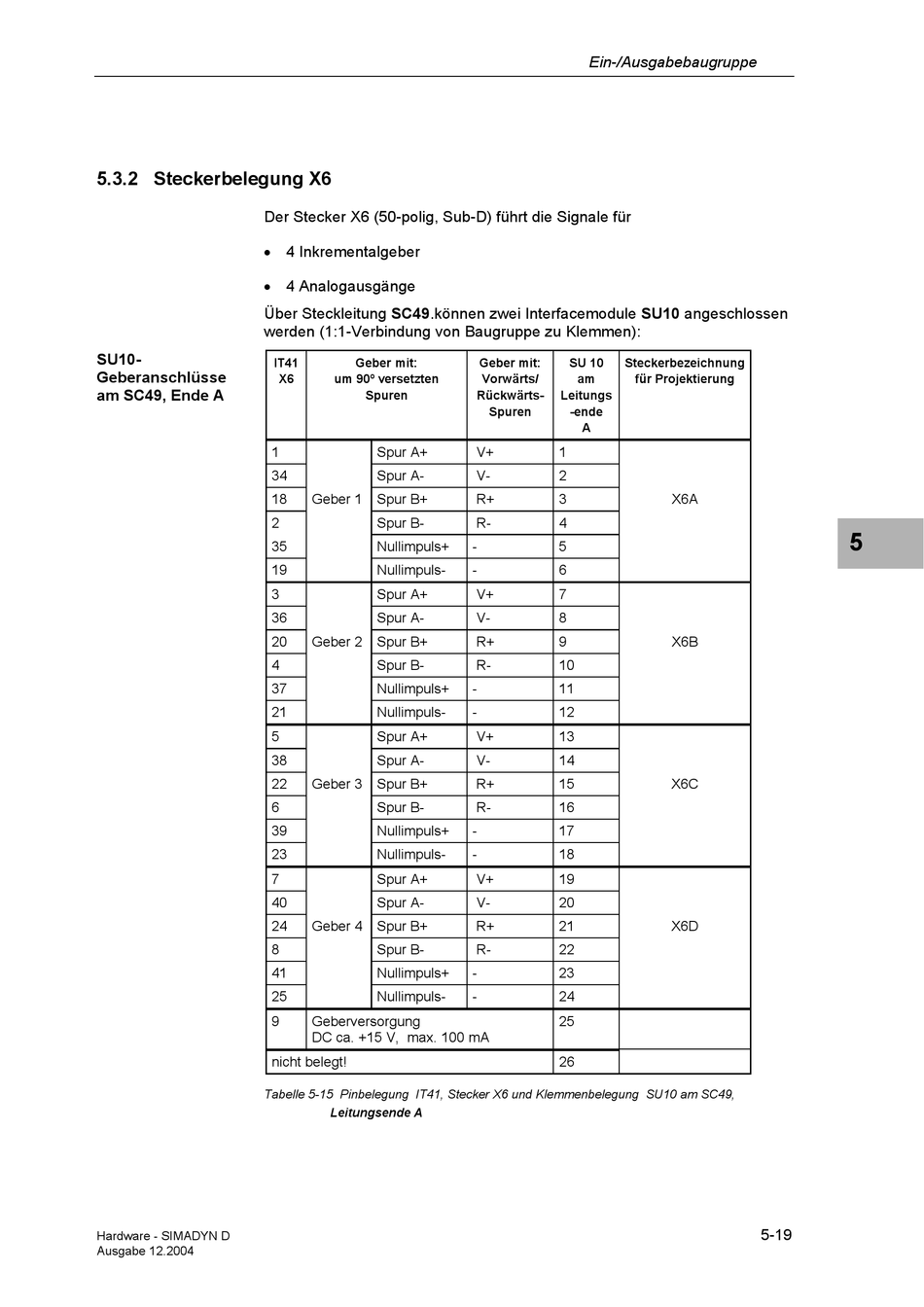

5.3.2 Steckerbelegung X6

Der Stecker X6 (50-polig, Sub-D) führt die Signale für
 4 Inkrementalgeber
 4 Analogausgänge
Über Steckleitung SC49.können zwei Interfacemodule SU10 angeschlossen
werden (1:1-Verbindung von Baugruppe zu Klemmen):
SU10-
Geberanschlüsse
am SC49, Ende A
Tabelle 5-15 Pinbelegung IT41, Stecker X6 und Klemmenbelegung SU10 am SC49,
Hardware - SIMADYN D
Ausgabe 12.2004
IT41 Geber mit:
X6 um 90º versetzten
Spuren
1 Spur A+
34 Spur A-
18 Geber 1 Spur B+
2 Spur B-
35 Nullimpuls+
19 Nullimpuls-
3 Spur A+
36 Spur A-
20 Geber 2 Spur B+
4 Spur B-
37 Nullimpuls+
21 Nullimpuls-
5 Spur A+
38 Spur A-
22 Geber 3 Spur B+
6 Spur B-
39 Nullimpuls+
23 Nullimpuls-
7 Spur A+
40 Spur A-
24 Geber 4 Spur B+
8 Spur B-
41 Nullimpuls+
25 Nullimpuls-
9 Geberversorgung
DC ca. +15 V, max. 100 mA
nicht belegt!
Leitungsende A
Ein-/Ausgabebaugruppe
Geber mit: SU 10 Steckerbezeichnung
Vorwärts/ am für Projektierung
Rückwärts- Leitungs
Spuren -ende
A
V+ 1
V- 2
R+ 3
R- 4
- 5
- 6
V+ 7
V- 8
R+ 9
R- 10
- 11
- 12
V+ 13
V- 14
R+ 15
R- 16
- 17
- 18
V+ 19
V- 20
R+ 21
R- 22
- 23
- 24
25
26
X6A
X6B
X6C
X6D
