10.3 Binärwertverarbeitung
Übersicht
Bearbeiten des Binärwert-Menüs
(Binärwerte 5:32)
Bearbeiten der Binär TASTEN B1...B4
(Binärwerte 1...4)
Bis zu 32 Binärwerte können verarbeitet werden. (BIN und B1..B4). Die
Binärwerte können nicht im EPROM von SIMADYN D abgespeichert
werden. Wird dies gewünscht, so sind Binärwerte als Prozeßdaten in
SIMADYN D zu projektieren.
Die Binärwertverarbeitung erfolgt über zwei Mechanismen:
Die Tasten B1 - B4 können immer angewählt werden, außer es ist die
Binär-Tasten
Systembearbeitung angewählt (SYSTEM).
B1 - B4
Die LED auf den vier Binärtasten gibt an, ob der entsprechende Binärwert
auf "0" (LED dunkel) oder auf "1" (LED leuchtet) steht. Der Zustand wird
durch die Betätigung invertiert.
Nach jeder Betätigung einer TASTE blinkt die LED, bis die Änderung von
SIMADYN D bestätigt wurde.
Wurden die Binärwerte auf SIMADYN D Seite nicht projektiert, so bleiben
die LEDs der B1- bis B4-Tasten dunkel (Tasten sind also wirkungslos).
Hardware - SIMADYN D
Ausgabe 03.2001
SIEMENS
MSG BIN VAL
SEL
PRN B1 V1 V2
DEL B2 V4 V5
ACT B3 V7 V8
OLD B4 V10 V11
zweizeiliges Display
je Zeile 40 Zeichen
SHIFT DIM CHG EPROM
2
V3 1 3
5
V6 4 6
8
V9 7 9
,
V12 0 +/-

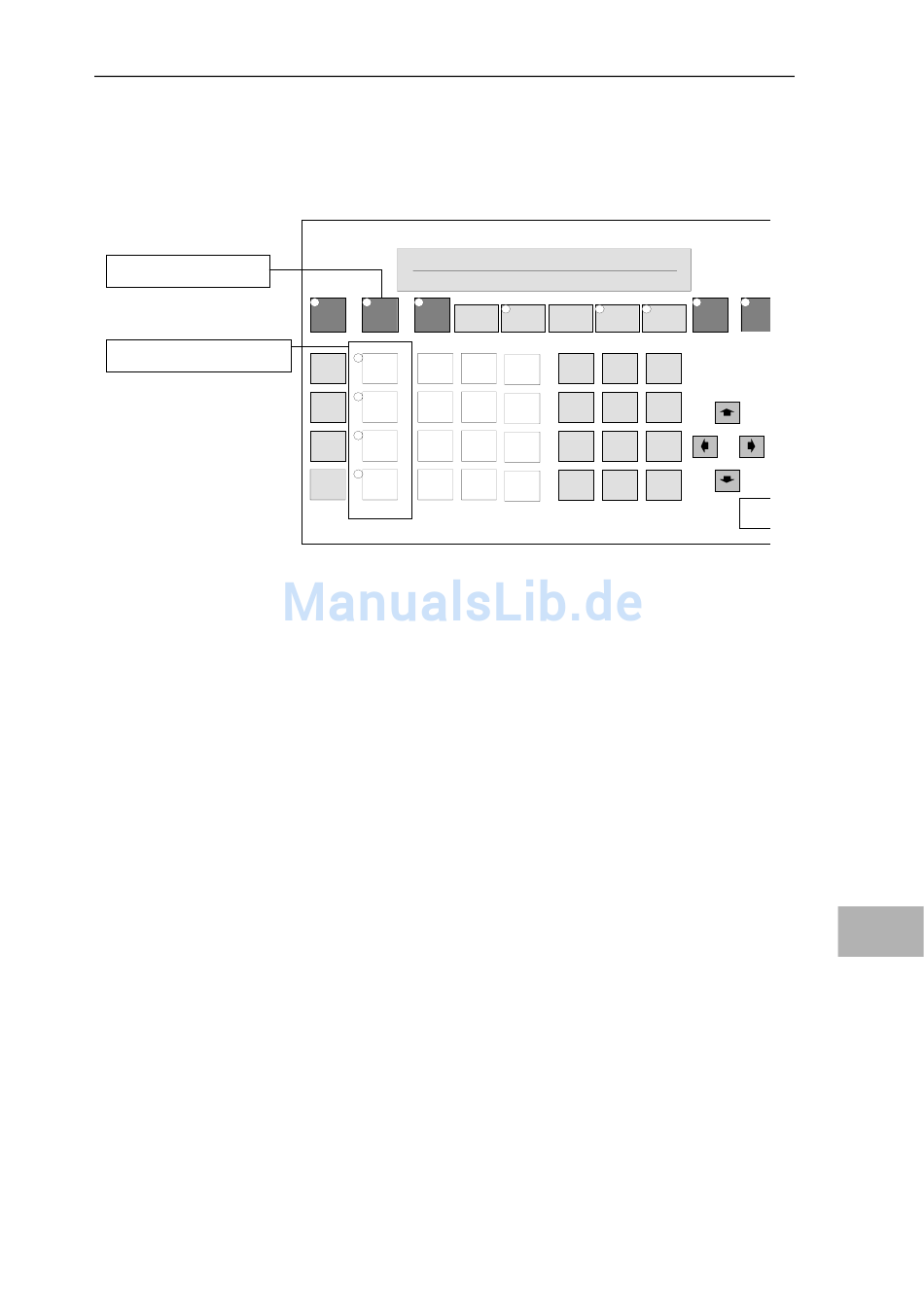

Bedienfeld OP2
SIMADYN OP 2
SYS
SYSTEM
MSG
Enter
