Programmspeicher-/Interfacemodule
8.7

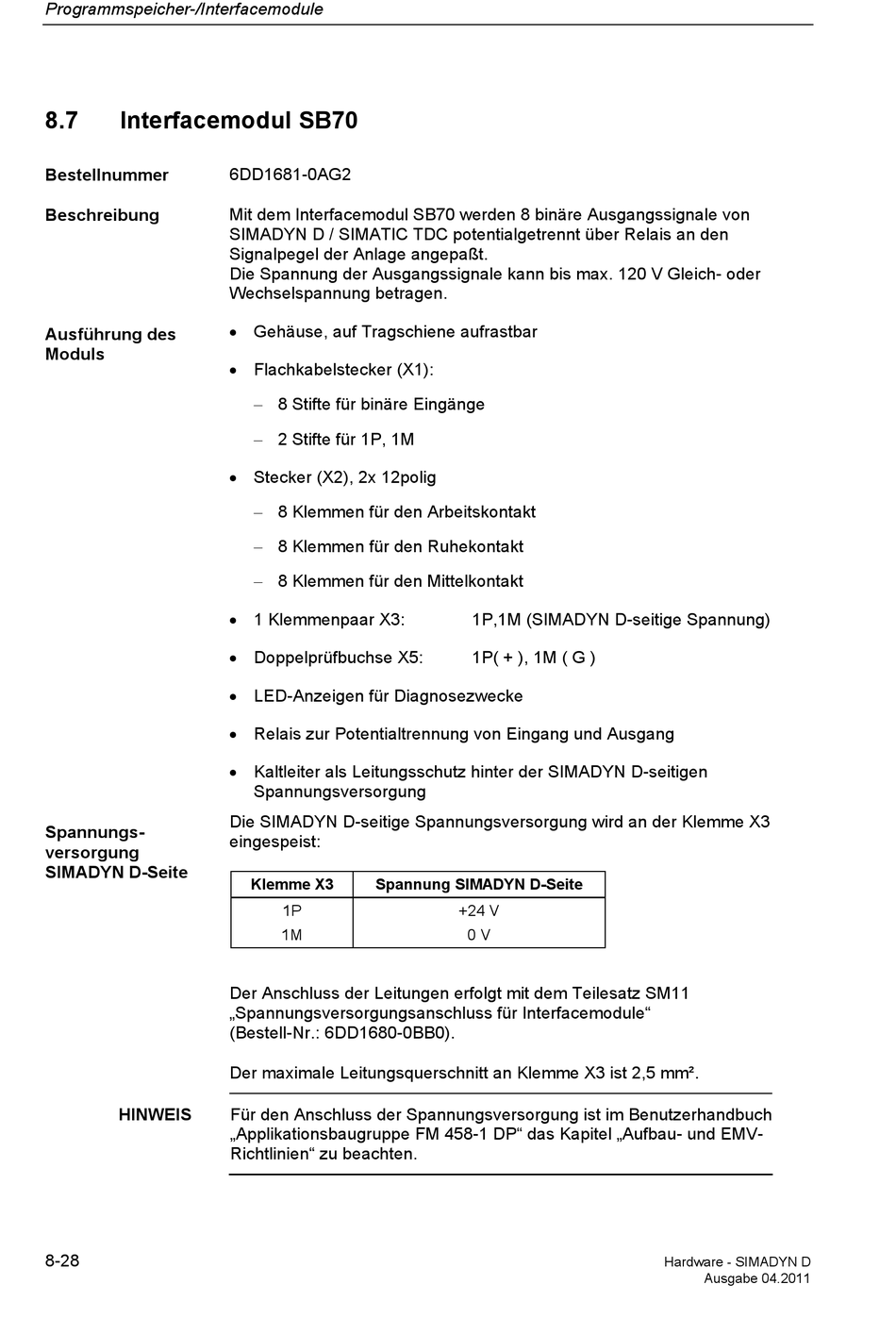

Interfacemodul SB70

Bestellnummer
Beschreibung
Ausführung des
Moduls
Spannungs-
versorgung
SIMADYN D-Seite
HINWEIS
8-28
6DD1681-0AG2
Mit dem Interfacemodul SB70 werden 8 binäre Ausgangssignale von
SIMADYN D / SIMATIC TDC potentialgetrennt über Relais an den
Signalpegel der Anlage angepaßt.
Die Spannung der Ausgangssignale kann bis max. 120 V Gleich- oder
Wechselspannung betragen.
 Gehäuse, auf Tragschiene aufrastbar
 Flachkabelstecker (X1):
 8 Stifte für binäre Eingänge
 2 Stifte für 1P, 1M
 Stecker (X2), 2x 12polig
 8 Klemmen für den Arbeitskontakt
 8 Klemmen für den Ruhekontakt
 8 Klemmen für den Mittelkontakt
 1 Klemmenpaar X3:
 Doppelprüfbuchse X5:
 LED-Anzeigen für Diagnosezwecke
 Relais zur Potentialtrennung von Eingang und Ausgang
 Kaltleiter als Leitungsschutz hinter der SIMADYN D-seitigen
Spannungsversorgung
Die SIMADYN D-seitige Spannungsversorgung wird an der Klemme X3
eingespeist:
Klemme X3 Spannung SIMADYN D-Seite
1P
1M
Der Anschluss der Leitungen erfolgt mit dem Teilesatz SM11
„Spannungsversorgungsanschluss für Interfacemodule"
(Bestell-Nr.: 6DD1680-0BB0).
Der maximale Leitungsquerschnitt an Klemme X3 ist 2,5 mm².
Für den Anschluss der Spannungsversorgung ist im Benutzerhandbuch
„Applikationsbaugruppe FM 458-1 DP" das Kapitel „Aufbau- und EMV-
Richtlinien" zu beachten.
1P,1M (SIMADYN D-seitige Spannung)
1P( + ), 1M ( G )
+24 V
0 V
