SC51
Tabelle 9-10 Flachleitung SC51
2
1
1)

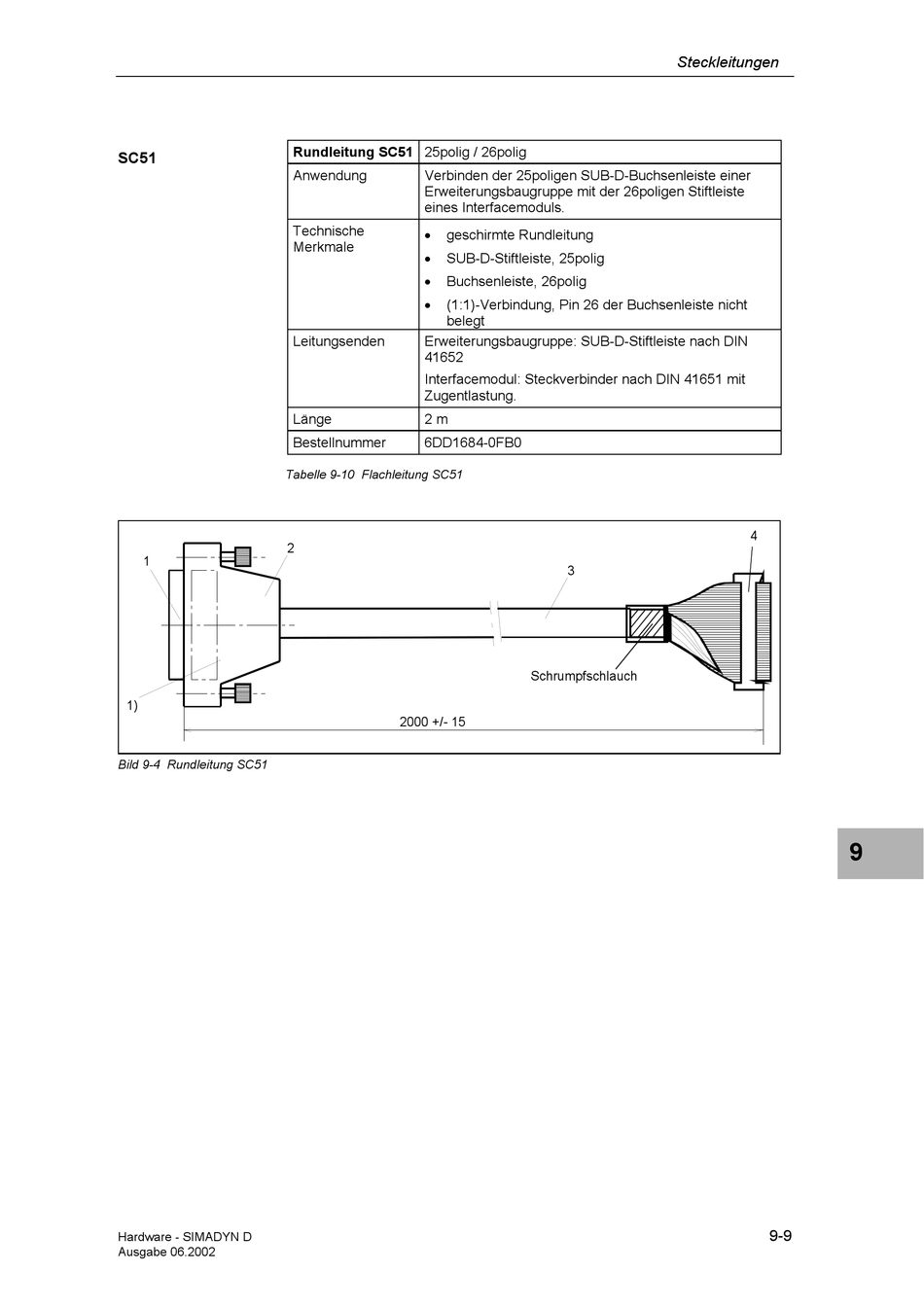

Bild 9-4 Rundleitung SC51
Hardware - SIMADYN D
Ausgabe 06.2002
Rundleitung SC51 25polig / 26polig
Anwendung Verbinden der 25poligen SUB-D-Buchsenleiste einer
Erweiterungsbaugruppe mit der 26poligen Stiftleiste
eines Interfacemoduls.
Technische

geschirmte Rundleitung
Merkmale

SUB-D-Stiftleiste, 25polig

Buchsenleiste, 26polig

(1:1)-Verbindung, Pin 26 der Buchsenleiste nicht
belegt
Leitungsenden Erweiterungsbaugruppe: SUB-D-Stiftleiste nach DIN
41652
Interfacemodul: Steckverbinder nach DIN 41651 mit
Zugentlastung.
Länge 2 m
Bestellnummer 6DD1684-0FB0
2000 +/- 15
Steckleitungen
3
Schrumpfschlauch
4
9
9-9
