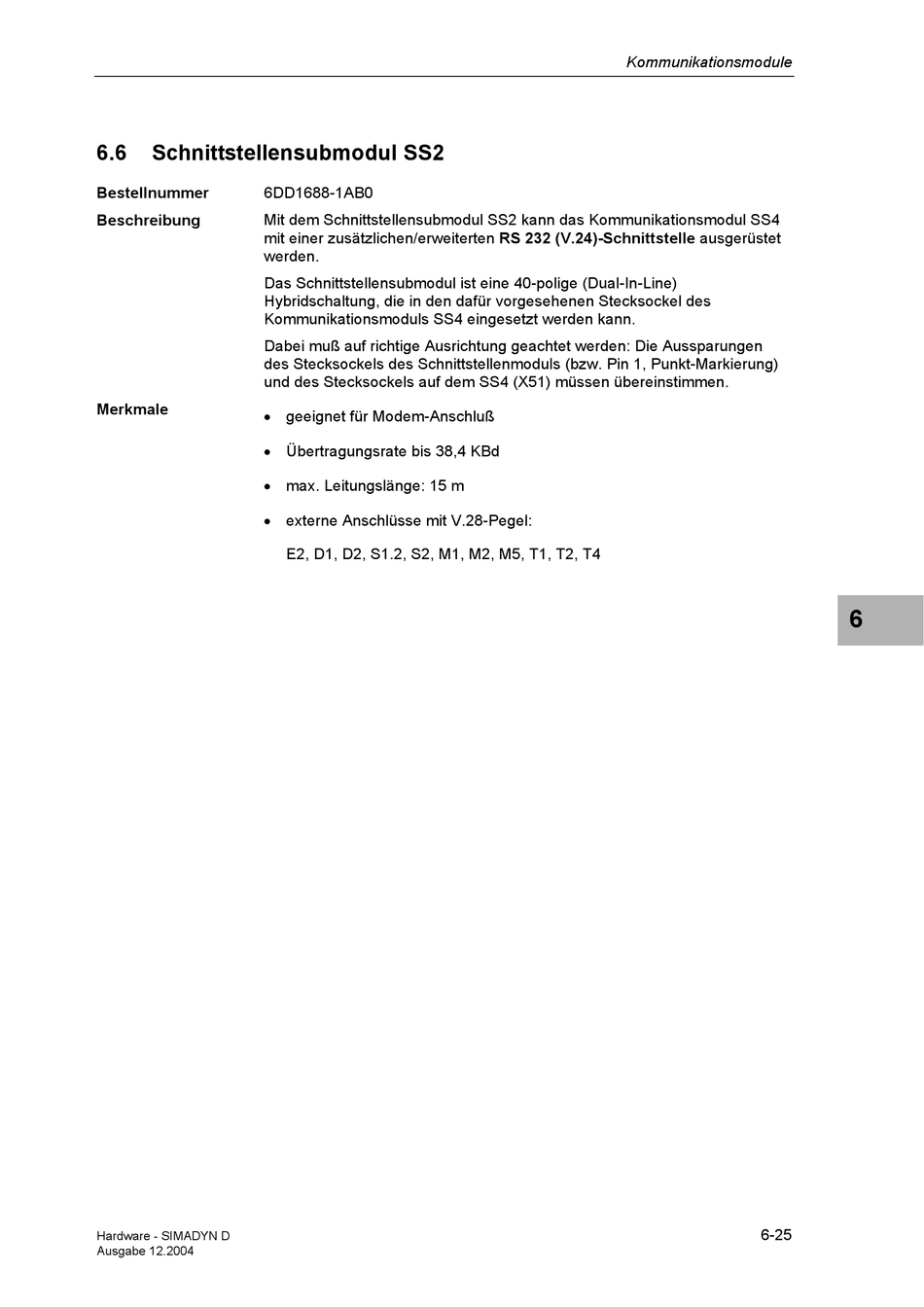

6.6

Schnittstellensubmodul SS2

Bestellnummer 6DD1688-1AB0
Beschreibung Mit dem Schnittstellensubmodul SS2 kann das Kommunikationsmodul SS4
mit einer zusätzlichen/erweiterten RS 232 (V.24)-Schnittstelle ausgerüstet
werden.
Das Schnittstellensubmodul ist eine 40-polige (Dual-In-Line)
Hybridschaltung, die in den dafür vorgesehenen Stecksockel des
Kommunikationsmoduls SS4 eingesetzt werden kann.
Dabei muß auf richtige Ausrichtung geachtet werden: Die Aussparungen
des Stecksockels des Schnittstellenmoduls (bzw. Pin 1, Punkt-Markierung)
und des Stecksockels auf dem SS4 (X51) müssen übereinstimmen.
Merkmale
 geeignet für Modem-Anschluß
 Übertragungsrate bis 38,4 KBd
 max. Leitungslänge: 15 m
 externe Anschlüsse mit V.28-Pegel:
Hardware - SIMADYN D
Ausgabe 12.2004
E2, D1, D2, S1.2, S2, M1, M2, M5, T1, T2, T4
