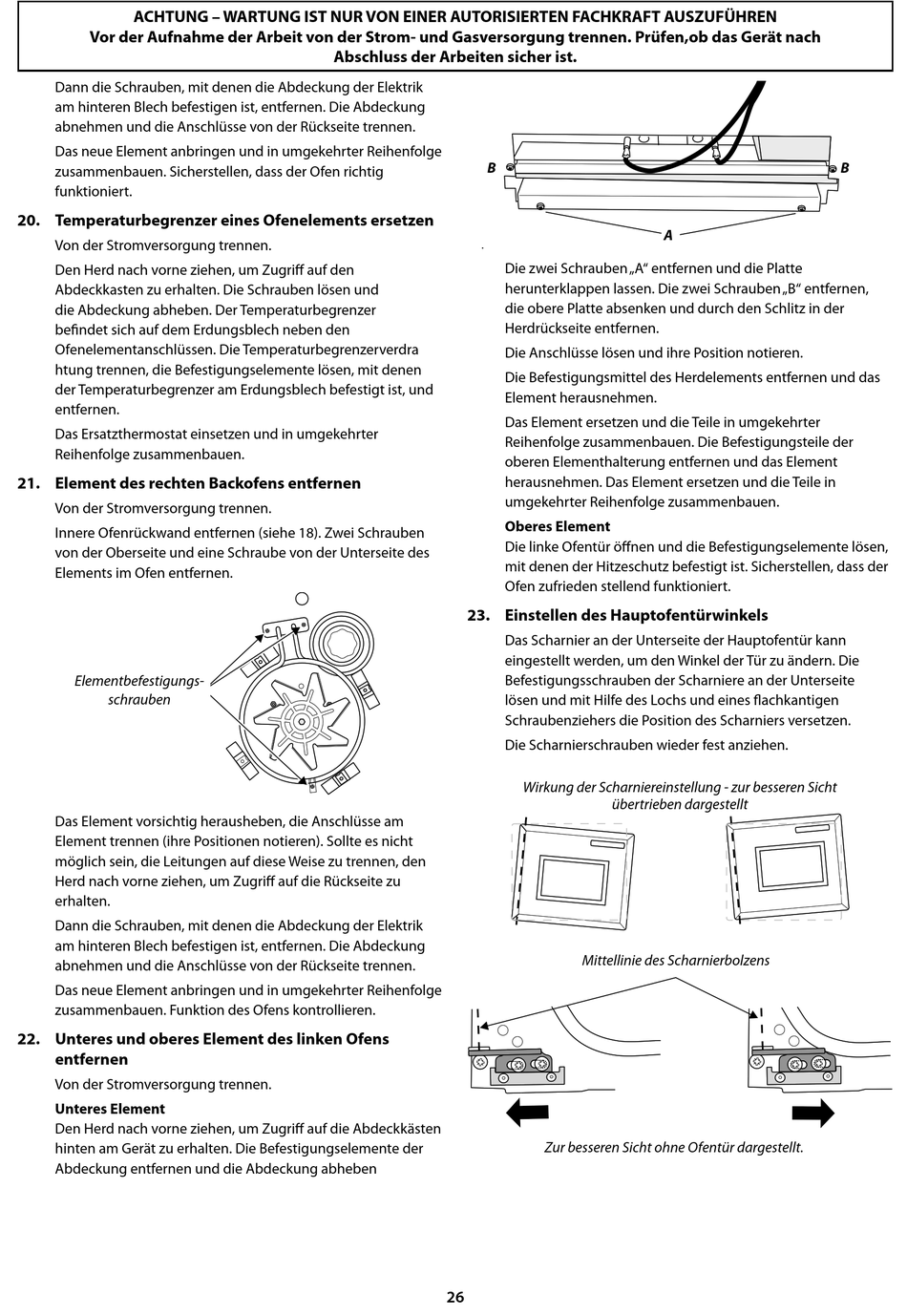

Falcon Professional+ 110 Gebrauchsanleitung Seite 57

ACHTUNG – WARTUNG IST NUR VON EINER AUTORISIERTEN FACHKRAFT AUSZUFÜHREN
Vor der Aufnahme der Arbeit von der Strom- und Gasversorgung trennen. Prüfen,ob das Gerät nach
Dann die Schrauben, mit denen die Abdeckung der Elektrik
am hinteren Blech befestigen ist, entfernen. Die Abdeckung
abnehmen und die Anschlüsse von der Rückseite trennen.
Das neue Element anbringen und in umgekehrter Reihenfolge
zusammenbauen. Sicherstellen, dass der Ofen richtig
funktioniert.
20. Temperaturbegrenzer eines Ofenelements ersetzen
Von der Stromversorgung trennen.
Den Herd nach vorne ziehen, um Zugriff auf den
Abdeckkasten zu erhalten. Die Schrauben lösen und
die Abdeckung abheben. Der Temperaturbegrenzer
befindet sich auf dem Erdungsblech neben den
Ofenelementanschlüssen. Die Temperaturbegrenzerverdra
htung trennen, die Befestigungselemente lösen, mit denen
der Temperaturbegrenzer am Erdungsblech befestigt ist, und
entfernen.
Das Ersatzthermostat einsetzen und in umgekehrter
Reihenfolge zusammenbauen.
21. Element des rechten Backofens entfernen
Von der Stromversorgung trennen.
Innere Ofenrückwand entfernen (siehe 18). Zwei Schrauben
von der Oberseite und eine Schraube von der Unterseite des
Elements im Ofen entfernen.
Elementbefestigungs-
��������������������
schrauben
ArtNo.321-0005 Fan oven element
Das Element vorsichtig herausheben, die Anschlüsse am
Element trennen (ihre Positionen notieren). Sollte es nicht
möglich sein, die Leitungen auf diese Weise zu trennen, den
Herd nach vorne ziehen, um Zugriff auf die Rückseite zu
erhalten.
Dann die Schrauben, mit denen die Abdeckung der Elektrik
am hinteren Blech befestigen ist, entfernen. Die Abdeckung
abnehmen und die Anschlüsse von der Rückseite trennen.
Das neue Element anbringen und in umgekehrter Reihenfolge
zusammenbauen. Funktion des Ofens kontrollieren.
22. Unteres und oberes Element des linken Ofens
entfernen
Von der Stromversorgung trennen.
Unteres Element
Den Herd nach vorne ziehen, um Zugriff auf die Abdeckkästen
hinten am Gerät zu erhalten. Die Befestigungselemente der
Abdeckung entfernen und die Abdeckung abheben
Abschluss der Arbeiten sicher ist.
�
.
Die zwei Schrauben „A" entfernen und die Platte
herunterklappen lassen. Die zwei Schrauben „B" entfernen,
die obere Platte absenken und durch den Schlitz in der
Herdrückseite entfernen.
Die Anschlüsse lösen und ihre Position notieren.
Die Befestigungsmittel des Herdelements entfernen und das
Element herausnehmen.
Das Element ersetzen und die Teile in umgekehrter
Reihenfolge zusammenbauen. Die Befestigungsteile der
oberen Elementhalterung entfernen und das Element
herausnehmen. Das Element ersetzen und die Teile in
umgekehrter Reihenfolge zusammenbauen.
Oberes Element
Die linke Ofentür öffnen und die Befestigungselemente lösen,
mit denen der Hitzeschutz befestigt ist. Sicherstellen, dass der
Ofen zufrieden stellend funktioniert.
23. Einstellen des Hauptofentürwinkels
Das Scharnier an der Unterseite der Hauptofentür kann
eingestellt werden, um den Winkel der Tür zu ändern. Die
Befestigungsschrauben der Scharniere an der Unterseite
lösen und mit Hilfe des Lochs und eines flachkantigen
Schraubenziehers die Position des Scharniers versetzen.
Die Scharnierschrauben wieder fest anziehen.
26
ArtNo.322-0002 Oven bottom element access
�
Wirkung der Scharniereinstellung - zur besseren Sicht
übertrieben dargestellt
ArtNo.320-0006 Oven door hinge adjustment 1
Mittellinie des Scharnierbolzens
ArtNo.320-0007 Oven door hinge adjustment 2
Zur besseren Sicht ohne Ofentür dargestellt.
�
