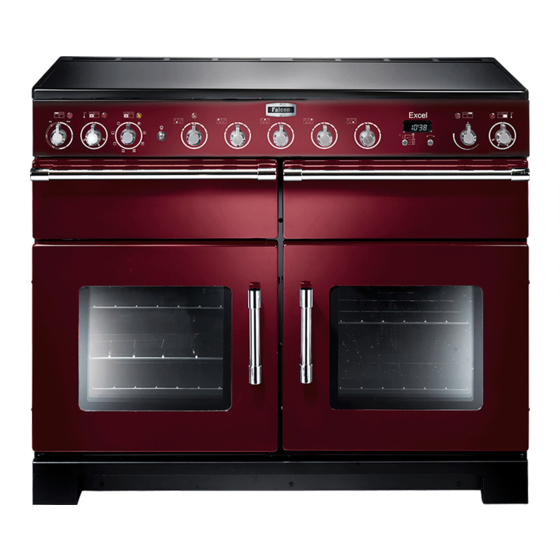

Falcon Excel 110 Keramik Installationanleitung Und Betriebsanleitung

Vorschau ausblenden Andere Handbücher für Excel 110 Keramik:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Gebrauchsanleitung &
Installations Anleitung
Excel 110 Keramik

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Falcon Excel 110 Keramik

Inhaltszusammenfassung für Falcon Excel 110 Keramik

  • Seite 1 Gebrauchsanleitung & Installations Anleitung Excel 110 Keramik...

  • Seite 2: Lachs Mit Kräuterpanade

    LACHS MIT KRÄUTERPANADE ZUBEREITUNG 1. Ofen auf 200°C vorheizen. Backblech mit Alufolie auslegen und leicht einölen. Die Lachsfilets darauf legen. 2. In einer Schüssel das Ei mit Zitronensaft verschlagen. In einer zweiten Schüssl Semmelmehl, Kräuter, Salz und Pfeffer mischen. 3. Den Lachs mit etwas von der Eimischung bepinseln, mit Zitronenschale bestreuen und dann die Panade darauf verteilen.

  • Seite 3: Inhaltsverzeichnis

    Elektrischer Anschluss Zusätze Kochfeldprüfung Backofenleuchte Grillkontrolle Hinweise zum Kochen Backofenprüfung Anbringen des Sockels Tabelle des Kochens Kundendienst Reinigen Ihres Herdes Schaltplan Wichtige Informationen Schaltplan: Multifunktionofen Kochfeld Schaltplan: Kochfeld Der Gleitgrill Technische Daten Bedienblende und Ofentüren Ofens Reinigungsübersicht Excel 110 Keramik U110053-02...

  • Seite 5: Vor Der Inbetriebnahme

    Deutsch 1. Vor der Inbetriebnahme Belüftung Danke, dass Sie sich für den herd entschieden haben. Bei richtiger Installation und Bedienung bietet er Ihnen viele Die Verwendung eines Kochgerätes führt zu Wärme- und Jahre unbeschwerten Kochens. Aus diesem Grund ist es Feuchtigkeitsbildung im Aufstellraum.

  • Seite 6: Kochfeldpflege

    Deutsch Brennbare Materialien wie etwa Vorhänge und Verwenden Sie nicht die Oberseite des Abzugs (der Schlitz entzündliche Flüssigkeiten sollten im sicheren entlang der Rückseite des Herdes) zum Vorwärmen von Abstand zu Ihrem Herd angebracht oder aufgestellt Platten, Tellern, Trocknen von Geschirrtüchern oder sein.

  • Seite 7: Herdpflege

    Deutsch Nur bestimmte Arten von Glas, Glaskeramik, Tonwaren oder Abb.1-1 anderen glasierten Behältern eignen sich zum Kochen auf der Kochstelle. Andere können aufgrund der plötzlichen Temperaturänderung zerbrechen. Herdpflege Da Dampf an der kühlen äußeren Ofenverkleidung zu ArtNo.324-0001 Steam burst Wassertropfen kondensieren kann, muss die Feuchtigkeit möglicherweise während des Kochens mit einem weichen Tuch weggewischt werden.

  • Seite 8: Der Herd Im Überblick

    Deutsch 2. Der Herd im Überblick DocNo.025-0012 - Overview - 110 ceramic - Elan Abb.2-1 Excel ºC ºC 0 0 0 AUTO Der 110 Ceramic (Abb.2-1) besitzt die folgenden Funktionen: Abb.2-2 Ein Keramikkochfeld Eine Bedienblende Einen Gleitgrill Schmorofen Multifunktionsofen Umluftofen Kochfeld Benutzen Sie nur Töpfe und Pfannen, die für Glaskeramikkochfelder geeignet sind.
  • Seite 9 Deutsch Die allerbesten Töpfe und Pfannen haben Böden, die im Abb.2-4 kalten Zustand leicht gewölbt sind (Abb.2-3). Wenn Sie ein Lineal unter den Boden halten, sehen Sie eine kleine Lücke in der Mitte. Wenn sich die Töpfe erwärmen, dehnt sich das Metall und liegt ach auf der Koch äche.

  • Seite 10: Der Gleitgrill

    Deutsch Der Gleitgrill Abb.2-9 Ö nen Sie die Tür und ziehen Sie den Grillpfannenauszug am Gri nach vorne (Abb.2-9). Der Grill hat zwei Elemente, mit denen entweder die gesamte Fläche der Grillpfanne oder nur die rechte Hälfte erhitzt werden kann. Die Temperatur durch Drehen des Reglers passend einstellen.

  • Seite 11: Die Backöfen

    Deutsch Die Backöfen Funktion Verwendungszweck Die Uhr muss auf die Uhrzeit eingestellt werden, bevor • Auftauen kleiner • Auftauen der linker Ofen funktioniert. Zu den Schritten zur Nahrungsmittel im Ofen ohne Hitze Einstellung der Uhrzeit siehe folgenden Abschnitt „Die Uhr“. Eine vollwertige Garfunktion, gleichmäßige Wärme rundum;...

  • Seite 12: Funktionen Des Multifunktionsofens

    Deutsch Die Ofentür sollte geschlossen gehalten werden, während Funktionen des Multifunktionsofens das Grillen statt ndet, um Energie zu sparen. Schnellheizfunktion „Rapid Response“ Sie werden ebenfalls bemerken, dass die Speisen weniger Mit der Einstellung „Rapid Response“ können Sie den beobachtet und umgedreht werden müssen als beim Ofen schneller als normal vorheizen.

  • Seite 13: Der Schmorofen

    Deutsch Ergänzungen für Ihren Ofen und geben Ihnen die Flexibilität, Beim Schmoren zu beachtende Punkte: Speisen perfekt zuzubereiten. • Den Ofen 20-30 Minuten lang vorwärmen, bevor mit dem Schmoren begonnen wird. Auftauen • Das Kochgeschirr darf die Heizelemente an beiden Diese Funktion betätigt das Gebläse nur zum Seiten des Ofens nicht berühren.

  • Seite 14: Betrieb Der Ofen

    Deutsch Betrieb der ofen Abb.2-12 Umluftofens Drehen Sie den Temperaturregler auf die gewünschte Temperatur (Abb.2-12). Die Backofenkontrollleuchte leuchtet, bis der Ofen die gewählte Temperatur erreicht hat. Sie schaltet sich dann während des Kochens ein und aus. Multifunktionsofen Der Multifunktionsofen hat zwei Regler, einen Funktionswahl- regler und einen Temperaturstellregler (Abb.2-13).

  • Seite 15: Die Uhr

    Deutsch Die Uhr Abb.2-16 ArtNo.300-0004 2-button clock annotated Mit der Uhr können Sie den linken Ofen ein- und ausschalten. Die Uhr muss auf die Uhrzeit eingestellt sein, bevor der Ofen funktioniert. Hinweis: Beim Einsatz der Zeitschaltuhrfunktionen stellen Sie die Uhr zuerst nach Bedarf, bevor Sie die Backofentemperatur und die Backofenfunktion wählen (nur Multifunktionsöfen).
  • Seite 16 Deutsch Drehen Sie den Zeitschaltuhrknopf auf die Stellung [], Abb.2-24 Abb.2-25 (Abb.2-21). Stellen Sie die benötigte „Kochzeit“ mit dem Einstellknopf ein (Abb.2-22). Art No. 301-0011 2BC ArtNo.301-0012 2BC Activating the key lock 1 Activating the key lock 2 Drehen Sie den Zeitschaltuhrknopf auf die Stellung [].Die Anzeige zeigt die aktuelle Uhrzeit plus die „Kochzeit“, die Sie gerade eingestellt haben.

  • Seite 17: Zusätze

    Deutsch Zusätze Abb.2-29 Ofenroste Neben dem Flachrost (Abb.2-29) steht ein gekröpfter Rost zu Verfügung (Abb.2-30), der mehr Möglichkeiten zum Einsetzen bietet. Ein Rost kann leicht entfernt und wieder eingesetzt werden. Den Rost nach vorne ziehen, bis die Rückseite des Rostes ArtNo.320-0009 Oven shelf durch die Einschubleistenanschläge in den Ofenseiten gestoppt wird (Abb.2-31).

  • Seite 18: Hinweise Zum Kochen

    Deutsch 3. Hinweise zum Kochen Hinweise zum Kochen mit dem Timer Allgemeine Hinweise zum Ofen Wenn Sie mehr als ein Gericht zubereiten wollen, wählen Sie Die Drahtroste in einem Ofen sollten immer fest an die Speisen, die etwa die gleiche Garzeit haben. Gerichte können Rückseite des Backofens geschoben werden.

  • Seite 19: Tabelle Des Kochens

    Deutsch 4. Tabelle des Kochens Die in der nachstehenden Tabelle angegebenen Einstellungen und Garzeiten für den Backofen sol- len NUR ALS EINE RICHTLINIE DIENEN. Je nach individuellem Geschmack kann die Temperatur Obers geändert werden, um das gewünschte Ergebnis zu erzielen. ArtNo.050-0007DE Mitte Oven shelf positions...

  • Seite 20: Reinigen Ihres Herdes

    Deutsch 5. Reinigen Ihres Herdes DocNo.045-0020 - Cleaning - 110 ceramic - GO grill Wichtige Informationen Abb.5-1 Vor der Durchführung einer größeren Reinigung die Netzversorgung trennen. Dann den Herd abkühlen lassen. Niemals Lösungsmittel, Bleichsoda, Ätzmittel, biologische Pulver, Bleichmittel, Bleichen auf Chlorbasis, grobe Scheuermittel oder Salz verwenden.

  • Seite 21: Entfernen Von Metallabrieb

    Deutsch Wenn Sie so viel wie möglich mit dem Schaber entfernt Abb.5-2 haben, reinigen Sie das Kochfeld wie unter der täglichen P ege oben beschrieben. Entfernen von Metallabrieb Das Schieben von Töpfen auf dem Kochfeld, vor allem Aluminium- oder Kupfertöpfe, kann Spuren auf der Ober äche hinterlassen.

  • Seite 22: Ofens

    Deutsch Ofens Abb.5-7 Türverkleidungen mit Glasfront Die Vorderverkleidungen der Ofentüren lassen sich abnehmen, sodass die Glasfelder gereinigt werden können. Bewegen Sie den Herd nach vorne, um Zugang zu den Seiten zu erhalten (siehe Abschnitt „Versetzen des Herdes“ unter „Installation“). Ö nen Sie die Ofentür etwas und entfernen Sie die ArtNo.320-0002b Befestigungsschrauben der Vorderabdeckung von den - Oven door side screws (Toledo)

  • Seite 23: Reinigungsübersicht

    Deutsch Reinigungsübersicht Die aufgelisteten Reinigungsmittel sind im Supermarkt oder in Elektrofachgeschäften erhältlich (Tabelle 5-1). Für emaillierte Flächen verwenden Sie einen Reiniger, der für die Verwendung auf Emaille bestimmt ist. Eine regelmäßige Reinigung wird empfohlen. Die Reinigung wird vereinfacht, wenn alle Spritzer sofort abgewischt werden.

  • Seite 24: Problembeseitigung

    Deutsch 6. Problembeseitigung Eingri e oder Reparaturen am Kochfeld DÜRFEN Speisen garen zu langsam, zu schnell oder verbrennen NICHT von unquali zierten Laien vorgenommen Garzeiten können anders als bei Ihrem vorherigen werden. Versuchen Sie nicht, das Kochfeld selbst Herd sein. Kontrollieren Sie, ob Sie die empfohlenen zu reparieren, da dies zu Verletzungen und Temperaturen und Einschubleistenpositionen Beschädigung am Kochfeld führen kann.
  • Seite 25 Deutsch Backofentemperatur wird heißer, wenn der Herd älter Abb.6-1 wird Wenn das Herunterdrehen der Temperatur mit dem Ofenregler nicht funktioniert hat oder nur ArtNo.324-0005 Oven light bulb für eine kurze Zeit funktioniert hat, benötigen Sie eventuell ein neues Thermostat. Dies sollte von einem Kundendienstvertreter eingebaut werden.

  • Seite 26: Installation

    INSTALLATION Nach Abschluss prüfen, ob das Gerät elektrisch sicher ist. 7. Installation DocNo.066-0003 - Installation - 110 Ceramic - Excel Lieber Installateur Zur zufrieden stellenden Installation des Herdes wird die folgende Ausrüstung benötigt: Bevor Sie die Installation beginnen, füllen Sie bitte die Informationen unten aus.

  • Seite 27: Aufstellen Des Herdes

    INSTALLATION Nach Abschluss prüfen, ob das Gerät elektrisch sicher ist. Aufstellen des Herdes Abb.7-1 Abb.7-1 und Abb.7-2 zeigt den empfohlenen Mindestabstand des Herdes zu benachbarten Flächen. 75 mm 75 mm 650 mm Der Herd sollte nicht auf einen Sockel gestellt werden. Die Kochstelleneinfassung sollte auf einer Ebene mit oder über jeder benachbarten Arbeits äche liegen.

  • Seite 28: Absenken Der Zwei Hinteren Rollen

    INSTALLATION Nach Abschluss prüfen, ob das Gerät elektrisch sicher ist. Absenken der zwei hinteren Rollen Abb.7-5 Das Verstellwerkzeug an die Stellmutter anlegen (Abb.7-5). 10 vollständige (360°) Drehungen ausführen (Abb.7-6). (Dazu ArtNo.010-0002 Rear roller nut müssen Sie das Verstellwerkzeug 20-mal drehen und neu ansetzen.) Senken Sie unbedingt BEIDE HINTEREN ROLLEN AB.

  • Seite 29: Elektrischer Anschluss

    INSTALLATION Nach Abschluss prüfen, ob das Gerät elektrisch sicher ist. Elektrischer Anschluss Fehlerstrom-Schutzschalter (FI-Schalter) Dieses Gerät muss von einem quali zierten Elektriker Der kombinierte Einsatz Ihres herdes und anderer gemäß einschlägigen Elektrotechnikvorschriften sowie den Haushaltsgeräte kann gelegentlich zu ungewolltem Anforderungen lokaler Elektrizitätsversorgungsunternehmen Auslösen führen.

  • Seite 30: Schaltplan

    Deutsch 8. Schaltplan DocDE.096-0004 - Circuit diagram - 110 ceramic - Excel Schaltplan: Multifunktionofen To terminal P6 on the warmer hob controller switch P033458 P038434 P033458 P033458 Legende Der im Schaltplan gezeigte Anschluss gilt für eine Phase. Nennwerte sind für 230 V 50 Hz Code Bezeichnung Code Bezeichnung Code Farbe...

  • Seite 31: Schaltplan: Kochfeld

    Deutsch Schaltplan: Kochfeld Zu Kühlgebläse To cooling fan P5 P6 P7 P8 5 6 7 8 1.65kW 1.1kW 2.02kW 1.1kW 1.1kW 1.56kW w/bk ArtNo.082-0026 - 110 Ceramic (hob) - Excel circuit diagram Legende Der im Schaltplan gezeigte Anschluss gilt für eine Phase. Nennwerte sind für 230 V 50 Hz Code Bezeichnung Code Farbe Linker Zweikreis-Kochfeld-Energieregler - Ende...

  • Seite 32: Technische Daten

    Deutsch 9. Technische Daten INSTALLATEUR: Bitte überlassen Sie diese Anleitung dem Benutzer. DATENSCHILDBEFESTIGUNG: Herdrückseite, Seriennummernschild unter Backofentürö nung. BESTIMMUNGSLAND: GB, IE, FR, BE, NL, DE, AT, SE, LU, CH. Anschlüsse Strom 230 / 400 V 50 Hz Abmessungen Gesamthöhe mindestens 905 mm maximale 932 mm Gesamtbreite 1100 mm...
