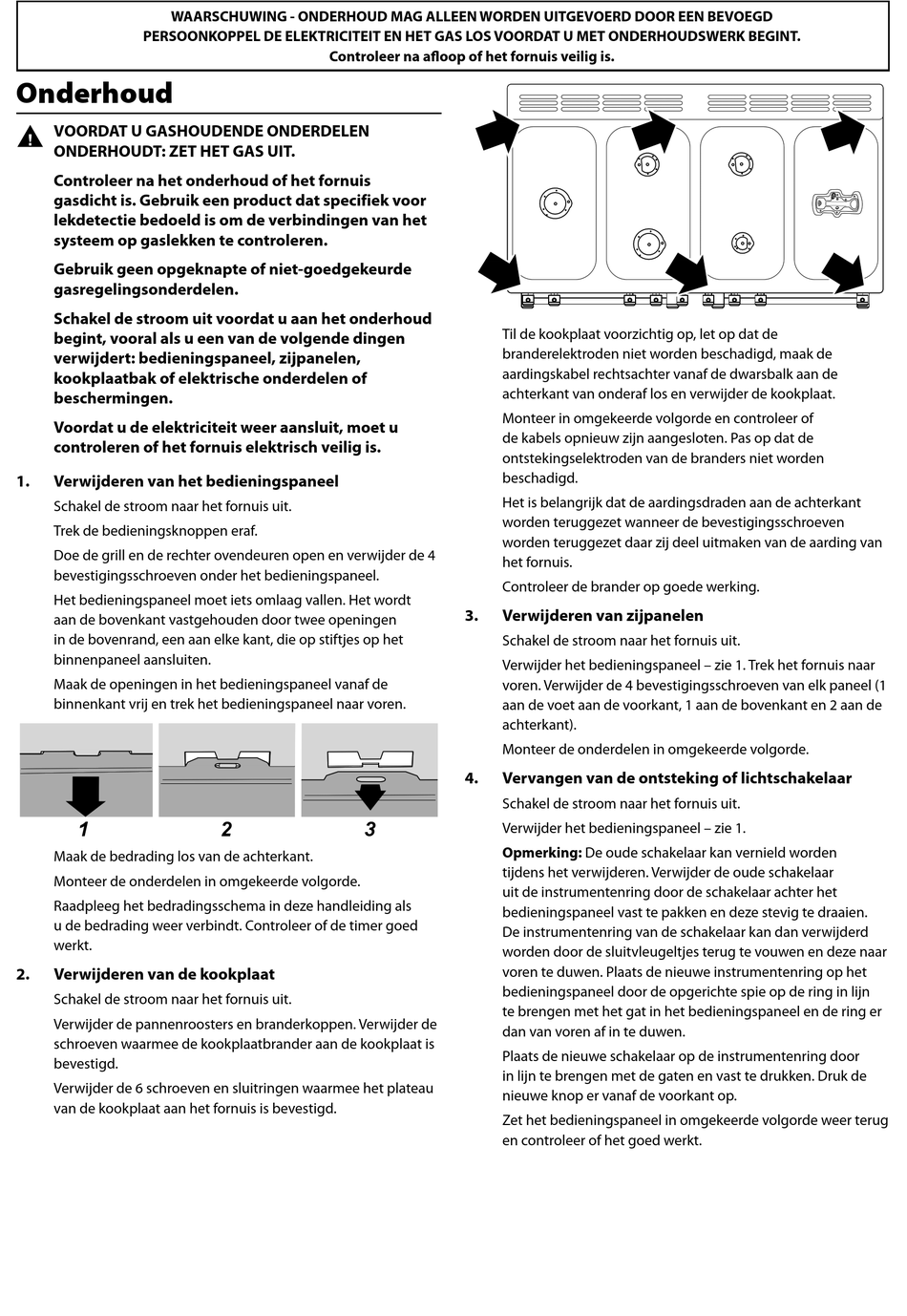

Onderhoud - Falcon Professional+ 110 Gebrauchsanleitung

WAARSCHUWING - ONDERHOUD MAG ALLEEN WORDEN UITGEVOERD DOOR EEN BEVOEGD
PERSOONKOPPEL DE ELEKTRICITEIT EN HET GAS LOS VOORDAT U MET ONDERHOUDSWERK BEGINT.

Onderhoud

VOORDAT U GASHOUDENDE ONDERDELEN

ONDERHOUDT: ZET HET GAS UIT.
Controleer na het onderhoud of het fornuis
gasdicht is. Gebruik een product dat specifiek voor
lekdetectie bedoeld is om de verbindingen van het
systeem op gaslekken te controleren.
Gebruik geen opgeknapte of niet-goedgekeurde
gasregelingsonderdelen.
Schakel de stroom uit voordat u aan het onderhoud
begint, vooral als u een van de volgende dingen
verwijdert: bedieningspaneel, zijpanelen,
kookplaatbak of elektrische onderdelen of
beschermingen.
Voordat u de elektriciteit weer aansluit, moet u
controleren of het fornuis elektrisch veilig is.
1. Verwijderen van het bedieningspaneel
Schakel de stroom naar het fornuis uit.
Trek de bedieningsknoppen eraf.
Doe de grill en de rechter ovendeuren open en verwijder de 4
bevestigingsschroeven onder het bedieningspaneel.
Het bedieningspaneel moet iets omlaag vallen. Het wordt
aan de bovenkant vastgehouden door twee openingen
in de bovenrand, een aan elke kant, die op stiftjes op het
binnenpaneel aansluiten.
Maak de openingen in het bedieningspaneel vanaf de
binnenkant vrij en trek het bedieningspaneel naar voren.
1
ArtNo.311-0011 Fitting the top panel
Maak de bedrading los van de achterkant.
Monteer de onderdelen in omgekeerde volgorde.
Raadpleeg het bedradingsschema in deze handleiding als
u de bedrading weer verbindt. Controleer of de timer goed
werkt.
2. Verwijderen van de kookplaat
Schakel de stroom naar het fornuis uit.
Verwijder de pannenroosters en branderkoppen. Verwijder de
schroeven waarmee de kookplaatbrander aan de kookplaat is
bevestigd.
Verwijder de 6 schroeven en sluitringen waarmee het plateau
van de kookplaat aan het fornuis is bevestigd.
Controleer na afloop of het fornuis veilig is.
2 3
ArtNo.110-0012 Hotplate removal
Til de kookplaat voorzichtig op, let op dat de
branderelektroden niet worden beschadigd, maak de
aardingskabel rechtsachter vanaf de dwarsbalk aan de
achterkant van onderaf los en verwijder de kookplaat.
Monteer in omgekeerde volgorde en controleer of
de kabels opnieuw zijn aangesloten. Pas op dat de
ontstekingselektroden van de branders niet worden
beschadigd.
Het is belangrijk dat de aardingsdraden aan de achterkant
worden teruggezet wanneer de bevestigingsschroeven
worden teruggezet daar zij deel uitmaken van de aarding van
het fornuis.
Controleer de brander op goede werking.
3. Verwijderen van zijpanelen
Schakel de stroom naar het fornuis uit.
Verwijder het bedieningspaneel – zie 1. Trek het fornuis naar
voren. Verwijder de 4 bevestigingsschroeven van elk paneel (1
aan de voet aan de voorkant, 1 aan de bovenkant en 2 aan de
achterkant).
Monteer de onderdelen in omgekeerde volgorde.
4. Vervangen van de ontsteking of lichtschakelaar
Schakel de stroom naar het fornuis uit.
Verwijder het bedieningspaneel – zie 1.
Opmerking: De oude schakelaar kan vernield worden
tijdens het verwijderen. Verwijder de oude schakelaar
uit de instrumentenring door de schakelaar achter het
bedieningspaneel vast te pakken en deze stevig te draaien.
De instrumentenring van de schakelaar kan dan verwijderd
worden door de sluitvleugeltjes terug te vouwen en deze naar
voren te duwen. Plaats de nieuwe instrumentenring op het
bedieningspaneel door de opgerichte spie op de ring in lijn
te brengen met het gat in het bedieningspaneel en de ring er
dan van voren af in te duwen.
Plaats de nieuwe schakelaar op de instrumentenring door
in lijn te brengen met de gaten en vast te drukken. Druk de
nieuwe knop er vanaf de voorkant op.
Zet het bedieningspaneel in omgekeerde volgorde weer terug
en controleer of het goed werkt.
