2
GERÄTEBESCHREIBUNG

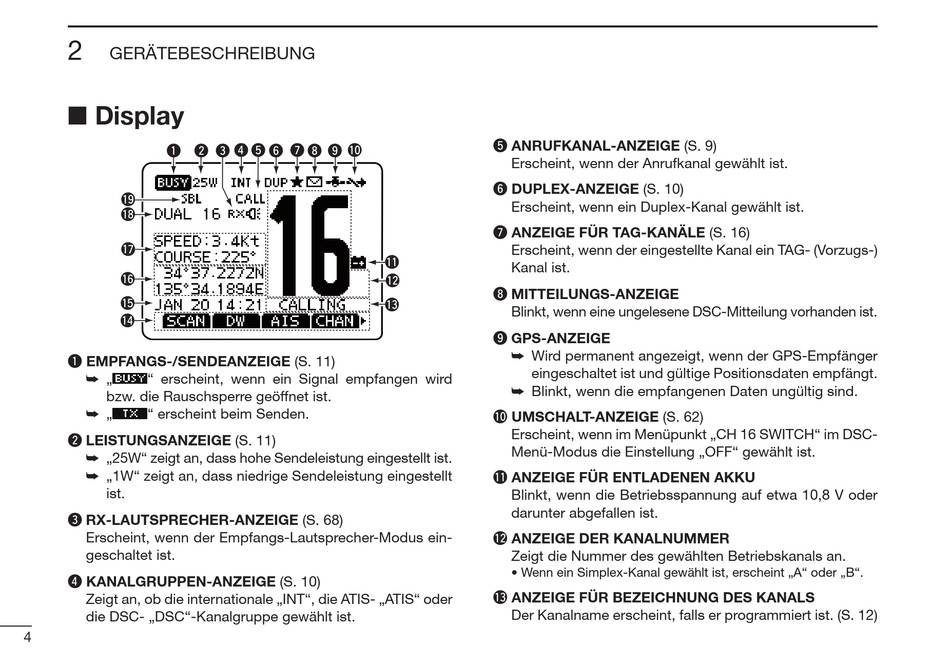

I Display
q w
!9
!8
!7
!6
!5
!4
q EMPFANGS-/SENDEANZEIGE (S. 11)
¯ „
" erscheint, wenn ein Signal empfangen wird
bzw. die Rauschsperre geöffnet ist.
¯ „
" erscheint beim Senden.
w LEISTUNGSANZEIGE (S. 11)
¯ „25W" zeigt an, dass hohe Sendeleistung eingestellt ist.
¯ „1W" zeigt an, dass niedrige Sendeleistung eingestellt
ist.
e RX-LAUTSPRECHER-ANZEIGE (S. 68)
Erscheint, wenn der Empfangs-Lautsprecher-Modus ein-
geschaltet ist.
r KANALGRUPPEN-ANZEIGE (S. 10)
Zeigt an, ob die internationale „INT", die ATIS- „ATIS" oder
die DSC- „DSC"-Kanalgruppe gewählt ist.
4
r
t
u
!0
e
y
i
o
!1
!2
!3
t ANRUFKANAL-ANZEIGE (S. 9)
Erscheint, wenn der Anrufkanal gewählt ist.
y DUPLEX-ANZEIGE (S. 10)
Erscheint, wenn ein Duplex-Kanal gewählt ist.
u ANZEIGE FÜR TAG-KANÄLE (S. 16)
Erscheint, wenn der eingestellte Kanal ein TAG- (Vorzugs-)
Kanal ist.
i MITTEILUNGS-ANZEIGE
Blinkt, wenn eine ungelesene DSC-Mitteilung vorhanden ist.
o GPS-ANZEIGE
¯ Wird permanent angezeigt, wenn der GPS-Empfänger
eingeschaltet ist und gültige Positionsdaten empfängt.
¯ Blinkt, wenn die empfangenen Daten ungültig sind.
!0 UMSCHALT-ANZEIGE (S. 62)
Erscheint, wenn im Menüpunkt „CH 16 SWITCH" im DSC-
Menü-Modus die Einstellung „OFF" gewählt ist.
!1 ANZEIGE FÜR ENTLADENEN AKKU
Blinkt, wenn die Betriebsspannung auf etwa 10,8 V oder
darunter abgefallen ist.
!2 ANZEIGE DER KANALNUMMER
Zeigt die Nummer des gewählten Betriebskanals an.
• Wenn ein Simplex-Kanal gewählt ist, erscheint „A" oder „B".
!3 ANZEIGE FÜR BEZEICHNUNG DES KANALS
Der Kanalname erscheint, falls er programmiert ist. (S. 12)
