A.10.5.1 Entfernen der V-Glasplatte
Die V-Glasplatte wird mit vier Schlitzschrauben an der Grundplatte gehalten und mit einer
Knebelschraube gesichert. Die Knebelschraube befindet sich mittig zwischen den vier
Schlitzschrauben (siehe Abbildung 14).
Entfernen Sie zuerst die Knebelschraube aus dem Glasplattenträger.
Wichtig:
Aufgrund des hohen Gewichts halten Sie die V-Glasscheibe immer mit
beiden Händen.
Hinweis:
Es ist empfehlenswert, die vier Schlitzschrauben geringfügig zu lösen, um
die notwendige Kraft beim Abheben der Glasplatte zu reduzieren.
Im nächsten Schritt heben Sie die V-Glasplatte nach oben von der Grundplatte ab.
Seite 34

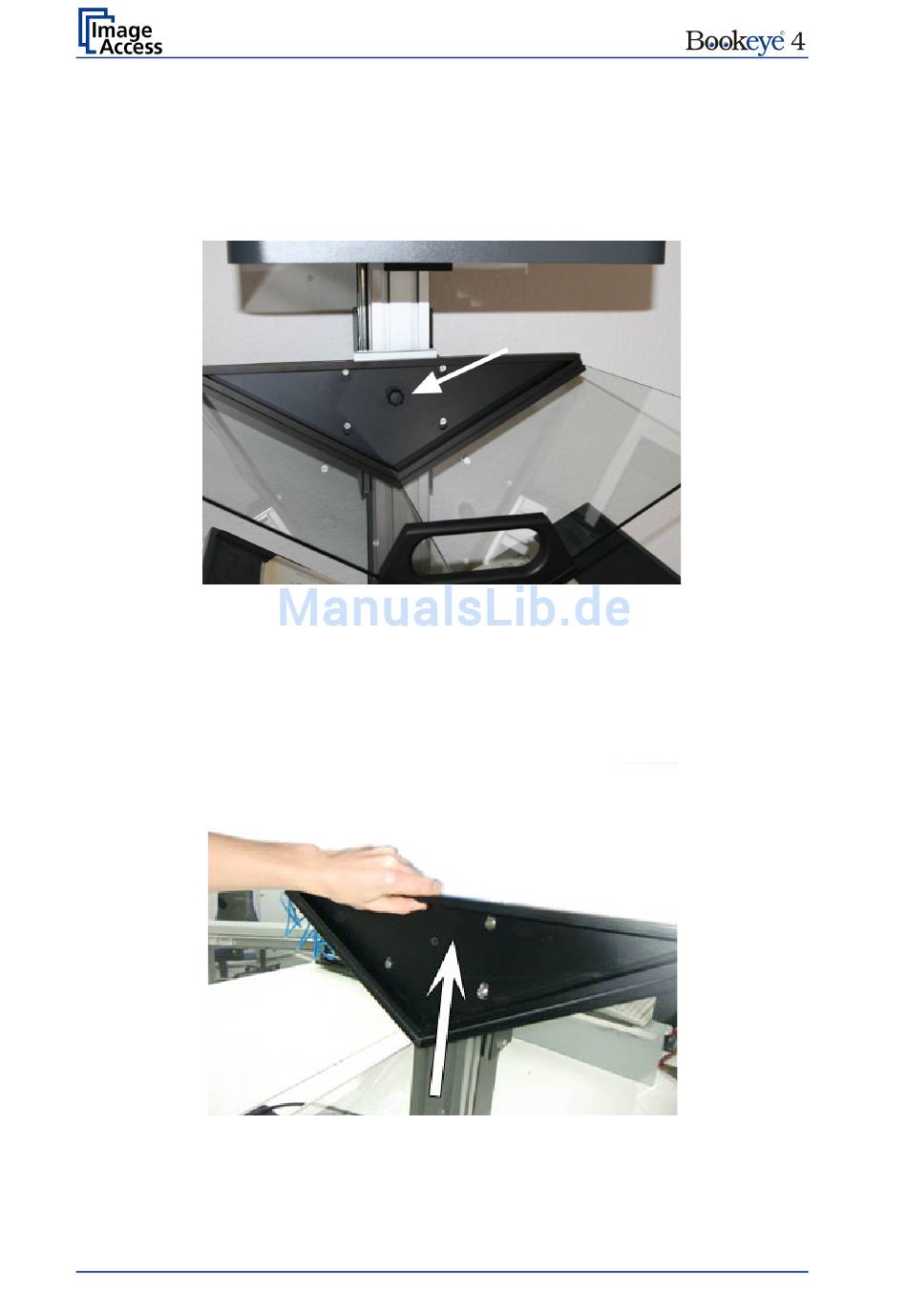

Abbildung 14: Position der Knebelschraube
