Inhaltszusammenfassung für Image Access Bookeye4 V3

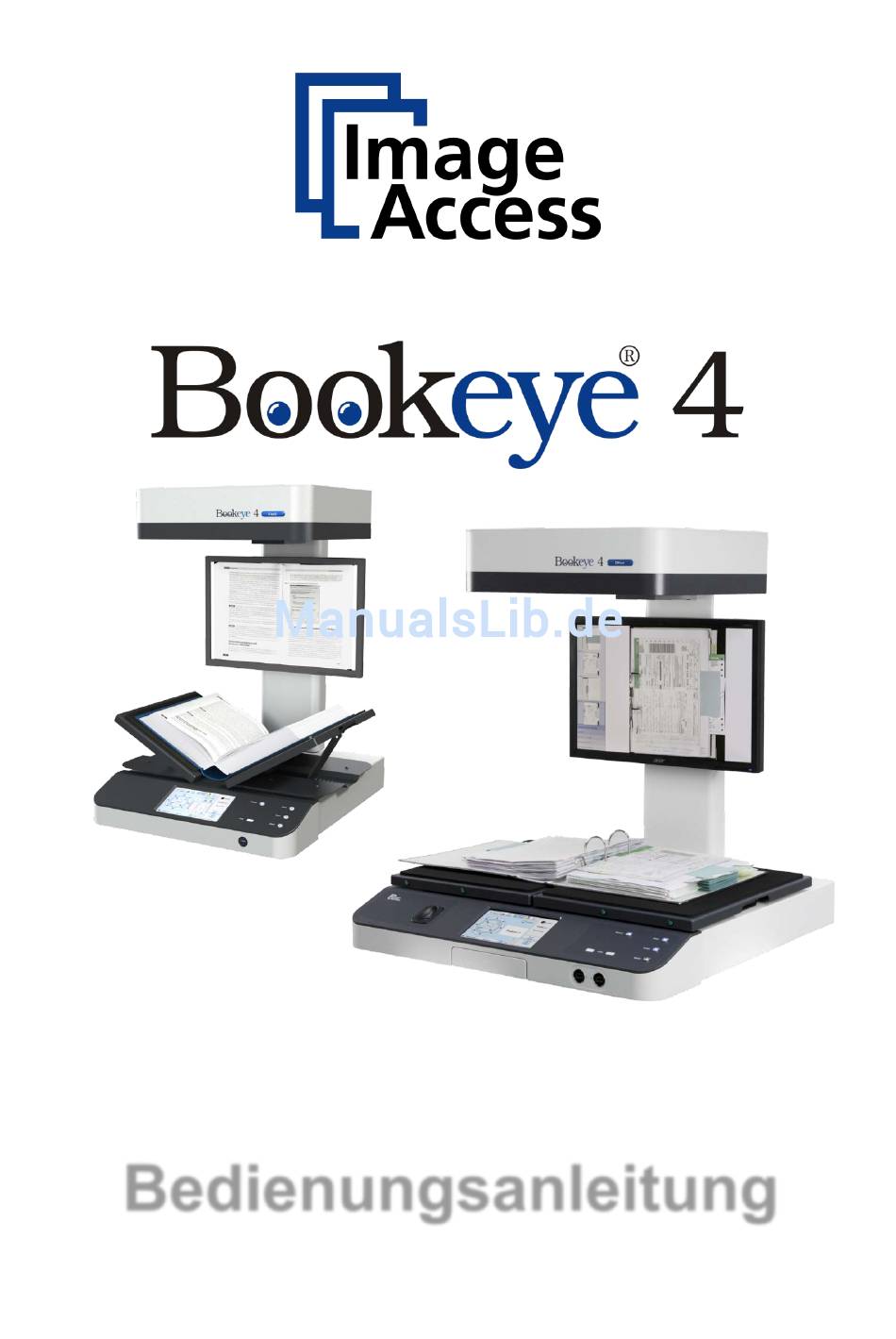

- Seite 1 Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis, Teil
Datei: BE4-V2B_V3_BedAnltg_D4-2016.docx... -
Seite 3: Inhaltsverzeichnis, Teil
, WideTEK® und Bookeye® sind eingetragene Warenzeichen von Image Access. Alle anderen Warenzeichen sind Eigentum ihrer jeweiligen Inhaber. Image Access behält sich das Recht vor, jederzeit und ohne weitere Mitteilung das Produkt, die Produktspezifikation und die Dokumentation zu ändern. aktuellste... -
Seite 4: Vorwort
Falls Sie nach dem Lesen dieser Bedienungsanleitung noch Fragen zur Hardware oder zur integrierten Software haben, wenden Sie sich bitte an Ihren Fachhändler oder direkt an Image Access. Unsere Support-Spezialisten beraten Sie und helfen Ihnen gerne weiter. Den Image Access Support erreichen Sie über die Image Access Internetseite. -
Seite 5: Informationen Zu Den Anleitungen
Informationen zu den Anleitungen Bedienungsanleitung Die Bedienungsanleitung informiert den Benutzer ausführlich über die Funktionen und Bookeye ® 4. Sie ist für Personen konzipiert, die diesen Scanner die Bedienung des bedienen und keine Veränderungen oder Anpassungen an der Hard- oder Software vornehmen. -
Seite 6: Versionsübersicht
Versionsübersicht Version Veröffentlicht Inhalt/Änderungen/Ergänzungen Oktober 2010 Vorläufige Version. Januar 2011 Menü „Eigenschaften“ geändert, Funktion „Daumen- entfernung“ eingefügt. Touchscreen Menüs modifiziert. Liste der geeigneten USB Medien eingefügt (Kap. C.3.9.2) … … … Juli 2012 Kapitel C.3.5: Zusätzliche Informationen in neuem Unterkapitel. Kapitel B.3.7 eingefügt. -
Seite 7: Inhaltsverzeichnis
Inhaltsverzeichnis Vorwort -------------------------------------------------------------------------------- 4 Informationen zu den Anleitungen ------------------------------------------- 5 Versionsübersicht ----------------------------------------------------------------- 6 A Hardware ----------------------------------------------------------------------- 16 Sicherheit ....................16 A.1.1 Kennzeichnung von Sicherheitshinweisen A.1.2 Kennzeichnung von Laser-Sicherheitshinweisen Sicherheitsmaßnahmen ................17 Prüfzeichen ....................18 Aufstellort ....................19 A.4.1 Umgebungsbedingungen A.4.2 Umgebungslicht Wartung .................... - Seite 8 Inhaltsverzeichnis, Teil 2 A.10 Merkmale der Bookeye 4 Versionen ............. 28 ® Bookeye ® 4 Basic A.10.1 Bookeye 4 Kiosk ® A.10.2 Bookeye ® 4 Office A.10.3 Bookeye ® 4 Professional A.10.4 Bookeye ® 4 V-Glasplatte (alle Versionen) A.10.5 A.10.5.1 Entfernen der V-Glasplatte A.10.5.2 V-Glasplatte auf der Grundplatte befestigen...
- Seite 9 Inhaltsverzeichnis, Teil 3 B Touchscreen ------------------------------------------------------------------ 57 Applikation auswählen ................57 Startbild der Kiosk Applikation ..............58 B.2.1 Funktionsfelder im Touchscreen Touchscreen – Scanparameter ..............60 B.3.1 Dokumentenmodus B.3.1.1 Automatischer Modus B.3.1.2 Buchmodus B.3.1.3 Ebenenmodus B.3.1.4 V-Modus B.3.1.5 Ordnermodus B.3.1.6 Glasplattenmodus B.3.2 B.3.3...
- Seite 10 Inhaltsverzeichnis, Teil 4 Bildqualität ....................79 B.4.1 Farbmodus B.4.2 Dateiformat B.4.2.1 JPEG B.4.2.2 TIFF B.4.2.3 B.4.2.4 B.4.3 Helligkeit B.4.4 Kontrast B.4.5 Gamma B.4.6 Scharfzeichnen B.4.7 Bilddrehung B.4.8 Spiegelung B.4.9 Invertieren B.4.10 Punktmuster entfernen Anzeige&Job Steuerung ................84 B.5.1 B.5.2 Stapelmodus B.5.2.1 Navigation durch die Liste der Images B.5.2.2...
- Seite 11 Inhaltsverzeichnis, Teil 5 C Das ScanWizard Benutzer-Interface --------------------------------- 102 Sprache umschalten ................103 ® Scan2Net Hauptmenü ................105 Das ScanWizard Benutzer-Interface ............106 C.3.1 ScanWizard Benutzer-Interface beenden Informationen ..................109 D Die Setup Ebene ------------------------------------------------------------ 110 Benutzerebene User ................111 D.1.1 Geräteinfo D.1.2...
- Seite 12 Abbildungsverzeichnis Abbildung 1: Mindestabstände zum Bookeye ® 4 ............. 19 Abbildung 2: Scanner in Transportkiste ................22 Abbildung 3: Geöffneter Transportkarton ................. 23 Abbildung 4: Inhalt der Zubehörbox ................. 23 Abbildung 5: Hauptkomponenten des Bookeye ® 4 ............24 Abbildung 6: Anschlussbuchsen und Schalter auf der Rückseite ........25 Abbildung 7: Bedienpanel mit "Power"-Taste ..............
- Seite 13 Abbildungsverzeichnis, Teil 2 Abbildung 31: Falsche Position von Buchwippe und Vorlagen .........56 Abbildung 32: Buch in falscher Position für Seitenteilung ..........56 Abbildung 33: Auswahl nach dem Start aus Stand-by Modus ..........57 Abbildung 34: Anzeige & Job Steuerung ................58 Abbildung 35: Menü Scanparameter ................60 Abbildung 36: Liste der Dokumentenmodi ................61 Abbildung 37: Dokument korrekt positioniert ..............62 Abbildung 38: Dokument falsch positioniert ..............62...
- Seite 14 Abbildungsverzeichnis, Teil 3 Abbildung 61: Schieberegler Gamma ................82 Abbildung 62: Schieberegler Scharfzeichnen ..............82 Abbildung 63: Auswahl Bilddrehung ................83 Abbildung 64: Auswahl Spiegelung ................. 83 Abbildung 65: Auswahl Spiegelung ................. 83 Abbildung 66: Auswahl Punktmuster entfernen ............... 83 Abbildung 67: Menü...
- Seite 15 Abbildungsverzeichnis, Teil 4 ® Abbildung 91: Scan2Net Hauptmenü, englischsprachige Version ........ 102 Abbildung 92: Benutzerebenen, „User“ auswählen ............103 Abbildung 93: Ebene „User“, User Settings auswählen ..........103 Abbildung 94: Auswahl Power Savings ................104 Abbildung 95: Auswahl Language Selector ..............104 ®...
-
Seite 16: A Hardware
Hardware Sicherheit Lesen und beachten Sie unbedingt die Sicherheitshinweise! Die Sicherheitshinweise dienen Ihrem Schutz und Ihrer Sicherheit. Beachten Sie die Sicherheitshinweise, um Beschädigungen des Gerätes zu vermeiden! A.1.1 Kennzeichnung von Sicherheitshinweisen Sicherheitshinweise in dieser Bedienungsanleitung werden durch ein vorangestelltes Warnzeichen gekennzeichnet. Neben dem Warnzeichen finden Sie eine Beschreibung der Gefahrenart. -
Seite 17: Sicherheitsmaßnahmen
Scanner beschädigen. Sollte dies passieren, schalten Sie den Scanner sofort aus und ziehen Sie das Spannungsversorgungskabel aus der Netzsteckdose. Informieren Sie den technischen Support von Image Access. 6. Führen Sie keine Objekte in das Gehäuse ein. Dies darf nur unter Anleitung durch den technischen Support von Image Access erfolgen. -
Seite 18: Prüfzeichen
Prüfzeichen Bookeye ® 4 Scanner erfüllt die Anforderungen der folgenden Normen: IEC 60950-1, International Safety Standard for Information Technology Equipment UL 60950-1, Safety of Information Technology Equipment (Norm für USA) CAN/CSA C22.2 No.60950-1, Safety for Information Technology Equipment (Norm für Kanada) EN 60950-1, Sicherheit von Einrichtungen in der Informationstechnik (europ. -
Seite 19: Aufstellort
Aufstellort A.4.1 Umgebungsbedingungen Achten Sie beim Betrieb des Scanners auf eine gute Raumbelüftung, um die Betriebsbedingungen zu gewährleisten (siehe Kapitel 0). Der Aufbauort muss so gewählt werden, dass • der Seitenabstand zwischen Scanner und Wand mindestens 500 mm beträgt, • der Abstand zwischen Scannerrückseite und Wand mindestens 500 mm beträgt, •... -
Seite 20: Umgebungslicht
A.4.2 Umgebungslicht Vermeiden Sie die direkte Beleuchtung der Scanfläche mit Sonnenlicht oder starkem, gebündeltem Licht. Lichtquellen, durch die auf der Scanfläche scharf konturierte Schatten erzeugt werden, sollten ebenfalls vermieden werden. Derartige Lichtquellen können das Scanergebnis negativ beeinflussen. Bookeye 4 ist ein offenes System mit einer integrierten Beleuchtung der Scanfläche. ®... -
Seite 21: Wartung
Wartung Wichtig: Achten Sie darauf, dass keine Flüssigkeit in das Gehäuseinnere eindringt. A.5.1 Touchscreen Der Touchscreen kann mit einem Mikrofasertuch gereinigt werden. Schalten Sie vor der Bookeye 4 aus (siehe Kapitel A.9.2) und bringen Sie ® Reinigung des Touchscreens den den Hauptschalter in die Stellung 0. -
Seite 22: Lieferumfang
Lieferumfang Bookeye ® 4 –V2 A.7.1 Der Scanner wird in einer Holztransportkiste geliefert. Abbildung 2: Scanner in Transportkiste Diese Transportkiste enthält den Scanner, eine Box mit Zubehör sowie Testvorlagen, die in einer Mappe zusammengefasst sind. Die mit (1) markiert Box enthält: •... -
Seite 23: Bookeye ® 4 -V3
Bookeye ® 4 –V3 A.7.2 Der Scanner wird in einem stabilen Transportkarton geliefert. Spezielle Schaumstoffelemente fixieren den Scanner und die Zubehörbox während des Transports. Der Transportkarton enthält den Scanner, eine Zubehörbox sowie Testvorlagen, die in einer Mappe zusammengefasst sind. Öffnen Sie den Karton an der Oberseite. Obenauf, durch die Schaumstoffelemente gehalten, liegt die Zubehörbox. -
Seite 24: Die Scannerkomponenten
Die Scannerkomponenten Bookeye ® 4 –V2 und Bookeye ® 4 –V3. Unterschiede werden gekennzeichnet. Gültig für Bookeye ® Abbildung 5: Hauptkomponenten des Bookeye 4 Scanner. ® Abbildung 5 zeigt die Hauptkomponenten der Diese Hauptkomponenten sind: 1. Kamerakopf: Beinhaltet die Kamera, den rot leuchtenden Linienlaser sowie die LED Lampen. -
Seite 25: Anschlüsse Auf Der Rückseite
A.8.1 Anschlüsse auf der Rückseite Abbildung 6 zeigt die Anschlüsse auf der Rückseite des Scanners. Die Anschlüsse werden nachfolgend beschrieben. Rückseite eine Kunststoffabdeckung befetstigt. Oberhalb Anschlussbuchsen #2 bis #5 helfen eingeprägte Bezeichnungen beim Anschluss von Kabeln und Zubehör. Abbildung 6: Anschlussbuchsen und Schalter auf der Rückseite Bookeye ®... -
Seite 26: Spannungsversorgung Anschließen
Spannungsversorgung anschließen Bevor Sie den Scanner mit dem externen Netzteil verbinden und das Netzteil an die Spannungsversorgung anschließen, prüfen Sie die folgenden Punkte: Stellen Sie sicher, dass die Netzsteckdose in einem einwandfreien, betriebssicheren Zustand ist. Stellen Sie sicher, dass die Netzsteckdose mit einer Sicherung mit den richtigen Werten abgesichert ist. -
Seite 27: Bookeye ® 4 Aus Dem Stand-By Modus Starten
Bookeye ® 4 aus dem Stand-by Modus starten A.9.1 Drücken Sie den beleuchteten „Power“-Taste im Bedienpult, um den Scanner aus dem Stand-by Modus zu starten. “Power”-Taste Abbildung 7: Bedienpanel mit "Power"-Taste Die Farbe des Symbols im Schalter wechselt von Rot zu Blau. Nach dem Start führt der Scanner einige Systemtests aus und überprüft alle Systemkomponenten. -
Seite 28: Merkmale Der Bookeye ® 4 Versionen
Bookeye 4 Versionen ® A.10 Merkmale der Bookeye ® 4 Scanner ist in vier Versionen verfügbar. Diese Versionen unterscheiden sich im Funktionsumfang. Die vier Versionen sind: • Basic • Kiosk • Office • Professional Bookeye 4 -V2 finden Sie in den ®... -
Seite 29: Bookeye ® 4 Basic
Bookeye ® 4 Basic A.10.1 Bookeye ® 4 Basic verfügt über zwei Tasten (siehe Abbildung 9). Das Bedienpult des Power Drücken Sie die „Power“-Taste, um den Scanner aus dem Stand-by Modus zu starten. Drücken und halten Sie die „Power“-Taste für mindestens drei Sekunden, um den Scanner in den Stand-by Modus zu schalten. -
Seite 30: Bookeye ® 4 Professional
Bookeye ® 4 Office A.10.3 Bookeye ® 4 Office Scanner verfügt über vier Tasten auf dem Bedienpult sowie einen Fingerabdruck-Sensor links neben dem Touchscreen. Abbildung 11: Bedienpult der Office Version Power Drücken Sie die „Power“-Taste, um den Scanner aus dem Stand-by Modus zu starten. - Seite 31 Send Drücken Sie die „Send“-Taste, um die Images an das definierte Ziel zu übertragen. Die Ziele für die Übertragung werden beim Anlegen des Benutzers definiert. Während der Datenübertragung leuchtet die „Scan“-Taste blau, die „Send“- Taste blinkt blau. Nach Abschluss der Datenübertragung zeigt der Touchscreen eine Statusmeldung. Der Bediener kann durch Antippen wählen, ob •...
- Seite 32 Bookeye ® 4 Professional A.10.4 Bookeye ® 4 Professional verfügt über zwei Tasten. Das Bedienpult des Abweichend zu den Varianten „Basic“, „Kiosk“ und „Office“ beträgt die Scanauflösung Bookeye 4 Professional 600 dpi, gegenüber 400 dpi bei den anderen Modellen. ® beim Power Drücken Sie die „Power“-Taste, um den Scanner aus dem Stand-by Modus...
-
Seite 33: Bookeye ® 4 V-Glasplatte (Alle Versionen)
Bookeye ® 4 V-Glasplatte (alle Versionen) A.10.5 Bookeye ® 4 –V2 Scanners mit einer V-Glasplatte Optional können alle Varianten der ausgestattet werden, die anstelle des TFT-Flachbildschirms montiert wird. Bookeye ® 4 mit V-Glasplatte Abbildung 13: Hinweis: Die V-Glasplatte zusammen mit dem Träger und dem Kontergewicht ist eine werksseitig installierte Option. -
Seite 34: A.10.5.1 Entfernen Der V-Glasplatte
A.10.5.1 Entfernen der V-Glasplatte Die V-Glasplatte wird mit vier Schlitzschrauben an der Grundplatte gehalten und mit einer Knebelschraube gesichert. Die Knebelschraube befindet sich mittig zwischen den vier Schlitzschrauben (siehe Abbildung 14). Entfernen Sie zuerst die Knebelschraube aus dem Glasplattenträger. Abbildung 14: Position der Knebelschraube Wichtig: Aufgrund des hohen Gewichts halten Sie die V-Glasscheibe immer mit beiden Händen. -
Seite 35: A.10.5.2 V-Glasplatte Auf Der Grundplatte Befestigen
A.10.5.2 V-Glasplatte auf der Grundplatte befestigen Wichtig: Aufgrund des hohen Gewichts halten Sie die V-Glasscheibe immer mit beiden Händen. Prüfen Sie vor dem Aufsetzen der V-Glasplatte, ob der Abstand zwischen Grundplatte den vier Schlitzschrauben ausrechend ist, um die Glasplatte aufzusetzen. Ist der Abstand zu gering, drehen Sie die Schrauben geringfügig im Gegenuhrzeigersinn, um den Abstand zu vergrößern. -
Seite 36: Bookeye ® 4 -V3
® A.10.6 Bookeye 4 –V3 Bookeye ® 4 –V3 unterscheidet sich in folgenden Details vom Bookeye ® 4 –V2: • Die Gehäuseabmessungen sind kleiner. • Der maximale Scanbereich ist kleiner. • An der Gerätevorderseite gibt es nur eine USB-Buchse. • An der Vorderseite der Buchwippenplatten gibt es keine Starttasten. -
Seite 37: Buchwippen
A.11 Buchwippen Bookeye ® 4 Scanner ist mit einer Buchwippe ausgestattet. Die beiden Buchwippen- platten können in unterschiedlichen Positionen arretiert werden. Abbildung 17: Buchwippenplatten geschlossen und flach Die Buchwippenplatten können horizontal auseinander geschoben werden. Der größt- mögliche Abstand zwischen den Platten beträgt 85 mm. Diese Position eignet sich besonders zum Scannen von gebundenen Vorlagen. -
Seite 38: Weitere Starttasten
A.11.1 Weitere Starttasten Bookeye ® 4 –V2 Scannern. Nur bei An der Vorderseite der Buchwippenplatten gibt es vier zusätzliche Starttasten. Diese vereinfachen das Starten der Scansequenz, wenn Dokumente während der Scansequenz in einer flachen Position gehalten werden müssen. Abbildung 19 zeigt die Position dieser Starttasten, gekennzeichnet durch Kreise. Abbildung 19: Starttasten an der Vorderseite der Buchwippenplatten Wird der Scanner über den WVGA Touchscreen oder durch eine externe Scanapplikation gesteuert, kann die Scansequenz durch Drücken einer der vier Tasten oder durch die... -
Seite 39: Die Funktion „Fingerentfernung
A.12 Die Funktion „Fingerentfernung“ A.12.1 Position von Dokument und Fingern Die Funktion „Fingerentfernung“ erkennt Finger in einem definierten Randbereich links und rechts am Rand des Dokuments. Dieser Bereich wird mit einem wählbaren Muster überschrieben und so die Finger „entfernt“. Zur sicheren Funktion der „Fingerentfernung“ müssen folgende Kriterien erfüllt sein: •... -
Seite 40: Fingerpositionen
A.12.2 Fingerpositionen Ein weiteres wichtiges Kriterium für die sichere „Fingerentfernung“ ist die Position der Finger, die das Buch halten. • Die Finger müssen in einem vertikalen Bereich von ca. 25 mm (1 Zoll) Breite – gemessen vom erkannten Buchschnitt an beiden Seiten des Buches – positioniert werden. -
Seite 41: Fehlerhafte Positionierung Der Finger
A.12.3 Fehlerhafte Positionierung der Finger Durch die falsche Positionierung der Finger kann es zu Fehlfunktionen der „Fingerentfernung“ kommen. Die folgenden Kapitel zeigen einige Beispiele für falsche und korrekte Positionierung. A.12.3.1 Abstand zu gering Die Finger sollten immer mit Abstand zum Text oder zu den grafischen Elementen des Dokuments positioniert werden. -
Seite 42: A.12.3.3 Finger Zu Dicht Am Randbereich Des Dokuments
A.12.3.3 Finger zu dicht am Randbereich des Dokuments Wenn die Finger zu dicht am Randbereich gehalten werden, werden sie von der „Fingerentfernung“ Funktion nicht entfernt. Falsch Korrekt Verändern Sie die Position der Finger in kleinen Intervallen vom Rand des Dokuments nach innen. -
Seite 43: Beispiel Für Die Funktion „Fingerentfernung
A.12.4 Beispiel für die Funktion „Fingerentfernung“ Die folgenden Kapitel zeigen einige Beispiele für die Funktionalität der „Fingerentfernung“. Voraussetzung ist, dass ScanWizard Benutzer-Interface oder in der Kiosk Applikation (siehe Kap. B.3.1 und B.3.1.2) der Buchmodus gewählt ist. A.12.4.1 Buch auf Buchwippe positioniert Buchmodus, Fingerentfernung: Buchschnitt Buchposition Scanergebnis... -
Seite 44: A.12.4.2 Einzelner Finger Hält Das Buch
A.12.4.2 Einzelner Finger hält das Buch Buchmodus, Fingerentfernung: Ja, Fingerersatzfarbe: Auto Hinweis: Die Fingerersatzfarbe wird im ScanWizard Benutzer-Interface definiert. Weitere Informationen dazu in der Online Hilfe im ScanWizard. Buch- und Fingerposition Scanergebnis Diese Einstellungen korrigieren das Bild wie im vorherigen Beispiel. Zusätzlich wird die Fingerkontur erkannt. - Seite 45 Kleines Buch, mit einem einzelnen Finger flach gehalten. Buchmodus, Fingerentfernung: Ja, Fingerersatzfarbe: Schwarz Hinweis: Die Fingerersatzfarbe wird im ScanWizard Benutzer-Interface definiert. Weitere Informationen dazu in der Online Hilfe im ScanWizard. Die „Fingerentfernung“ funktioniert mit Vorlagen in unterschiedlichen Größen. Buch- und Fingerposition Scanergebnis Das Scanergebnis zeigt zu Anschauungszwecken die erkannte Fingerkontur mit schwarzer Füllung.
- Seite 46 Großformatige Vorlage (z.B. Katalog), mit einem einzelnen Finger flach gehalten. Buchmodus, Fingerentfernung: Ja, Fingerersatzfarbe: Auto Hinweis: Die Fingerersatzfarbe wird im ScanWizard Benutzer-Interface definiert. Weitere Informationen dazu in der Online Hilfe im ScanWizard. Buch- und Fingerposition Scanergebnis Im Scanergebnis wurde der Buchschnitt entfernt und der umgebende schwarze Rand auf ein Minimum reduziert.
-
Seite 47: A.12.4.3 Mehrere Finger Halten Die Vorlage
A.12.4.3 Mehrere Finger halten die Vorlage Buchmodus, Fingerentfernung: Buchschnitt Position der Finger am Rand Scanergebnis Kleines Buch, von mehreren Fingern flach gehalten Buchmodus, Fingerentfernung: Ja, Fingerersatzfarbe: Auto Hinweis: Die Fingerersatzfarbe wird im ScanWizard Benutzer-Interface definiert. Weitere Informationen dazu in der Online Hilfe im ScanWizard. Wenn Teile des Inhalts durch einen oder mehrere Finger abgedeckt werden, erkennt die „Fingerentfernung“... - Seite 48 Buchmodus, Fingerentfernung: Ja, Fingerersatzfarbe: Auto Hinweis: Die Fingerersatzfarbe wird im ScanWizard Benutzer-Interface definiert. Weitere Informationen dazu in der Online Hilfe im ScanWizard. Buch- und Fingerpositionen Scanergebnis Die Position der drei Finger wurde erkannt. Die Finger wurden im Scanergebnis entfernt und durch ein Füllmuster ersetzt. Art und Farbe des Füllmusters werden in Abhängigkeit von dem Muster bzw.
-
Seite 49: A.12.4.4 Kleine Bücher Mit Mustern Am Seitenrand
A.12.4.4 Kleine Bücher mit Mustern am Seitenrand In Verbindung mit der Einstellung Fingerentfernung: Buchschnitt wird bei kleinen Büchern in den meisten Fällen das gewünschte Ergebnis erreicht, ohne dass das Buch flach gehalten werden muss. Buchmodus, Fingerentfernung: Buchschnitt Buchposition Scanergebnis Das Scanergebnis zeigt den Inhalt der beiden Seiten. Die Aufwölbung im Bereich der Buchbindung wurde elektronisch geglättet und die Muster an den Seitenrändern wurden entfernt. -
Seite 50: Die Funktion „Seitenteilung
A.13 Die Funktion „Seitenteilung“ Bookeye ® 4 das gescannte Dokument in zwei Mithilfe der Funktion „Seitenteilung“ teilt der separate Bilder. Das heißt, dass z.B. ein geöffnetes Buch in einem Durchgang gescannt wird und die Ausgabe der linken und rechten Seite anschließend in zwei separate Images erfolgt. -
Seite 51: Seitenteilung Mit Einzelner Vorlage
A.13.2 Seitenteilung mit einzelner Vorlage Wählen Sie die Einstellungen wie in Kapitel A.13.1 beschrieben. Abbildung 25: Einzelne Vorlage auf Buchwippe Liegt eine einzelne Vorlage auf den Buchwippenplatten, wird nur das Image dieser Vorlage auf dem externen Monitor oder im ScanWizard Benutzer-Interface angezeigt. Für die leere Seite der Buchwippenplatten zeigt der externe Monitor am Scanner das Bookeye-Startbild. -
Seite 52: Seitenteilung Mit Einzelner Vorlage In Der Mitte Der Buchwippe
A.13.3 Seitenteilung mit einzelner Vorlage in der Mitte der Buchwippe Das Ergebnis der Seitenteilung hängt von der Ausrichtung der Vorlage und vom gewählten Format Modus ab. Format: Ausrichten & Beschneiden Gewählte Parameter: Dokumentenmodus: Automatischer Modus Format: Ausrichten & Beschneiden Bild teilen: Auto Ausgehend von der senkrechten Fuge zwischen der linken und der rechten Buchwippenplatte misst die Funktion nach links den Abstand bis zum linken Rand des erkannten Dokuments. -
Seite 53: Abbildung 28: Ergebnis Der Seitenteilung
Format: Auto Gewählte Parameter: Dokumentenmodus: Automatischer Modus Format: Auto Bild teilen: Auto Wenn die Vorlage in der Mitte des Scanbereichs positioniert wurde, erfolgt die Seitenteilung entlang der erkannten Dokumentenmitte. Abbildung 28: Ergebnis der Seitenteilung Die resultierenden Images werden auf die Größe eines Rechtecks reduziert, das die Ecken der geteilt dargestellten Vorlage beinhaltet. -
Seite 54: Seitenteilung Mit Einem Buch
A.13.4 Seitenteilung mit einem Buch Beim Scannen von Büchern oder gebundenen Vorlagen ist es empfehlenswert, die Buchwippe in die V-Position zu bringen. Die V-Stellung ist besonders schonend für die Vorlage beim Scannen von Büchern mit hoher Seitenanzahl oder bei Büchern, die aufgrund einer bruchempfindlichen Bindung nicht zu weit geöffnet werden dürfen. -
Seite 55: Abbildung 30: Vorlage Mit Breiter Bindung
Die Buchwippenplatten können in horizontaler Richtung auseinander gezogen werden. Dies ist empfehlenswert, wenn Büchern mit einer breiten Bindung gescannt werden. Abbildung 30: Vorlage mit breiter Bindung Im Touchscreen wählen Sie die Einstellungen Dokumentenmodus: Buchmodus (siehe B.3.1.2) oder V-Modus (B.3.1.4). Format: Auto (siehe B.3.3.4) Bild teilen: Auto (siehe B.3.4) Im ScanWizard Benutzer-Interface wählen Sie aus dem Hauptmenü... -
Seite 56: Fehler Bei Der Positionierung Und Daraus Folgende Fehlfunktionen
A.13.5 Fehler bei der Positionierung und daraus folgende Fehlfunktionen A.13.5.1 Einzelblätter Klappen Sie die Buchwippe vor dem Scannen von Einzelblättern in die flache Position. Legen Sie Einzelblätter mit einem Mindestabstand von 25 mm (1 Zoll) zur Öffnung zwischen den Buchwippenplatten auf (Abbildung 24). Abbildung 31: Falsche Position von Buchwippe und Vorlagen Abbildung 31 zeigt zur Verdeutlichung zwei Fehler, die bei der Positionierung von Einzelblättern zu vermeiden sind. -
Seite 57: Touchscreen
Touchscreen Bookeye ® 4 Scanner kann auf zwei Wegen bedient werden. • Über den integrierten Touchscreen • Über einen Standard-Webbrowser und die Scan2Net (S2N) Bedienoberfläche. Hinweis: Bei der Erstellung der Screenshots wurde ein Scanner verwendet, der mit allen Optionen ausgestattet war und bei dem alle Funktionen aktiviert waren. Abweichungen aufgrund eines reduzierten Ausstattungsumfangs sind möglich. -
Seite 58: Startbild Der Kiosk Applikation
Startbild der Kiosk Applikation Nach dem Antippen der Taste S2N Scan2Net startet die Kiosk-Applikation mit dem Bild der Anzeige & Job Steuerung. Abbildung 34: Anzeige & Job Steuerung Der Touchscreen ist in vier Bereiche strukturiert. Diese Bereiche beinhalten Symbole zur Steuerung der Bildwiedergabe sowie zur Auswahl der Scanfunktionen und –parameter. -
Seite 59: Funktionsfelder Im Touchscreen
B.2.1 Funktionsfelder im Touchscreen Per Tastendruck auf die Auswahlfelder am oberen Rand des Touchscreens können die Menüs direkt erreicht werden. Die Kapitel B.3 bis B.6 beschreiben die Funktionen, die in den Auswahlmenüs zur Verfügung stehen. Startet den Scanvorgang. Kehrt zum Startbild der Kiosk-Applikation zurück. ……... -
Seite 60: Touchscreen - Scanparameter
Touchscreen – Scanparameter Das Menü Scanparameter beinhaltet alle Parameter, die das Scanergebnis wesentlich beeinflussen. Abbildung 35: Menü Scanparameter Der Inhalt einiger Menüs, die durch Antippen der Tastenfelder öffnen, kann variieren. Dies hängt vom gewählten Dokumentenmodus ab. Die Variationen betreffen im Besonderen den Inhalt des Menüs Format. Eine detaillierte Beschreibung finden Sie im Kapitel B.3.3 und den dazugehörenden Unterkapiteln. -
Seite 61: Dokumentenmodus
B.3.1 Dokumentenmodus Der Dokumentenmodus bestimmt das Verfahren zur Fokussierung beim Scannen. Abbildung 36: Liste der Dokumentenmodi B.3.1.1 Automatischer Modus In diesem Modus erkennt der Scanner die Stellung der Buchwippenplatten sowie die Art des Dokuments. Der Fokuswert wird entsprechend gesetzt. Abhängig von der erkannten Dokumentenart wird automatisch zwischen Ebenen-, Ordner- oder V-Modus gewählt. -
Seite 62: Abbildung 37: Dokument Korrekt Positioniert
B.3.1.1.1 Dokumentenposition / Minimale Dokumentengröße Beispiel für korrekte Positionierung … …und resultierendes Image Abbildung 37: Dokument korrekt positioniert Image zeigt nur das Dokument Beispiel für falsche Positionierung … … und resultierendes Image Abbildung 38: Dokument falsch positioniert Image zeigt gesamte Scanfläche Hinweis: Abbildung 37 und Abbildung 38 zeigen ein frühere Gehäuseform. -
Seite 63: Buchmodus
B.3.1.2 Buchmodus Empfohlener Modus zum Scannen von Büchern. Die Aufwölbung der Buchbindung wird beim Scannen kompensiert und im Image geglättet. Der Fokuswert wird entsprechend der Aufwölbung gesetzt. Der Fokuswert wird in Abhängigkeit von der Stellung der Buchwippe gesetzt. Wenn die Buchwippe in der V-Position arretiert ist, wird der Fokuswert passend zur erkannten Buchwölbung dynamisch gesetzt. -
Seite 64: Dpi
B.3.2 Bookeye ® 4 Scanner unterstützt Stellt eine Liste von Auflösungen zur Auswahl, die vom werden. Abbildung 39: Liste der Auflösungen Durch Antippen des blauen Auswahlpfeils neben dem aktuell gewählten Wert öffnet die Liste. Durch Antippen wird der gewünschte Wert gewählt. Nach der Auswahl schließt die Liste und der gewählte Wert wird angezeigt. -
Seite 65: Format
B.3.3 Format Im Menü Format wird die Größe des Scanbereichs gewählt. Die Fußzeile der Format Taste zeigt die aktuelle Einstellung. Abbildung 40: Aktuelle Formateinstellung Abhängig vom gewählten Dokumentenmodus variiert die Anzahl der verfügbaren Formate. Kapitel B.3.3.1 beschreibt die Zusammenhänge zwischen Dokumentenmodus und Format. -
Seite 66: Zusammenhang Dokumentenformat - Format
B.3.3.1 Zusammenhang Dokumentenformat - Format Die Tabelle zeigt den Zusammenhang zwischen Dokumentenmodus und den verfügbaren Einstellungen in Format. Dokumentenformat Format Maximum Querformat / Hochformat links / Hochformat rechts Auto Auto Fingerentfernung: Ja / Buchschnitt / Aus Ausrichten & Beschneiden Fingerentfernung: Ja / Buchschnitt / Auto ... -
Seite 67: Fingerentfernung
B.3.3.2 Fingerentfernung Die Funktion Fingerentfernung steht in Verbindung mit den Formaten Maxímum und Ausrichten & Beschneiden zur Verfügung. Zur Auswahl stehen drei Einstellungen. Die Einstellungen werden in der Fußzeile des Touchscreens angezeigt. Wählen Sie die gewünschte Einstellung durch Antippen der Auswahlbox. Abbildung 41: Modi der Fingerentfernung Schaltet die Funktion Fingerentfernung aus. -
Seite 68: Maximum
B.3.3.3 Maximum In der Einstellung Maximum werden drei Formate zur Auswahl angezeigt. Abbildung 42: Auswahl bei Maximum Querformat Scannt den maximalen Scanbereich im Querformat. Hochformat links Scannt den Bereich links von der Öffnung zwischen den Buchwippenplatten im Hochformat. Hochformat rechts Scannt den Bereich rechts von der Öffnung zwischen den Buchwippenplatten im Hochformat. -
Seite 69: Auto
B.3.3.4 Auto Scannt den kompletten Scanbereich. Abbildung 43: Auswahl im Format Buchmodus Auto Das resultierende Image wird auf die Größe der Vorlage reduziert. Wurde die Vorlage vor dem Scannen nicht an der horizontalen und vertikalen Laserlinie ausgerichtet, enthält das Image den kleinstmöglichen schwarzen Rand. Die Größe des schwarzen Randbereichs wird durch ein Rechteck definiert, das die Vorlage vollständig umfasst. -
Seite 70: Ausrichten & Beschneiden
B.3.3.5 Ausrichten & Beschneiden Scannt den kompletten Scanbereich. Abbildung 44: Auswahl im Format "Automatischer Modus" Diese Funktion korrigiert vor der Ausgabe die Ausrichtung in horizontaler und vertikaler Richtung. Der umgebende schwarze Randbereich wird entfernt. Das Image zeigt die ausgerichtete Vorlage ohne umgebenden Rand. Beispiel: Scannen mit Format ... -
Seite 71: Din
B.3.3.6 Nach der Auswahl von DIN öffnet ein zusätzliches Fenster, in dem das gewünschte DIN-Format gewählt werden kann. Abbildung 45: Format DIN gewählt Durch Antippen des Auswahlpfeils öffnet die Liste der Formate. In Abhängigkeit vom gewählten DIN-Format sind die Tasten für Querformat, Hochformat links und Hochformat rechts deaktiviert (=grau) oder aktiviert. -
Seite 72: Ansi
B.3.3.7 ANSI Nach der Auswahl von ANSI öffnet ein zusätzliches Fenster, in dem das gewünschte ANSI-Format gewählt werden kann. Abbildung 46: Format ANSI gewählt Durch Antippen des Auswahlpfeils öffnet die Liste der Formate. In Abhängigkeit vom gewählten ANSI-Format sind die Tasten für Querformat, Hochformat links und Hochformat rechts deaktiviert (=grau) oder aktiviert. -
Seite 73: Bild Teilen
B.3.4 Bild teilen Die Taste Bild teilen aktiviert die Funktion zur Bildteilung. Abbildung 47: Auswahl "Bild teilen" Links Der gewählte Scanbereich wird gescannt. Die linke Hälfte des gescannten Bereichs wird angezeigt. Rechts Der gewählte Scanbereich wird gescannt. Die rechte Hälfte des gescannten Bereichs wird angezeigt. -
Seite 74: Scan Modus
B.3.5 Scan Modus In der Auswahl Scan Modus stehen drei Scanmodi zur Auswahl. Abbildung 49: Auswahl „Scan Modus“ Die Auswahlliste zeigt die Modi, die zur Auswahl stehen. Schnell Scannt mit normaler Geschwindigkeit. Hochwertig Scannt mit verringerter Geschwindigkeit und erhöhter Bildqualität. Anti Reflexion Scannt mit verringerter Geschwindigkeit. - Seite 75 Um die Vorteile des Modus Anti Reflexion zu verdeutlichen, wurde in den folgenden Beispielen ein Magazin gescannt, das auf Hochglanzpapier gedruckt wurde. Beispiel 1 Dokumentenmodus: Ebenenmodus. Scan Modus: Schnell Deutliche Reflexionen im Bereich links und rechts von der Mittenheftung. Dokumentenmodus: Ebenenmodus. Scan Modus: Anti Reflexion Die Reflexionen sind im Vergleich zum vorherigen Image signifikant reduziert.
- Seite 76 Beispiel 2 Dokumentenmodus: Buchmodus. Scan Modus: Schnell Dokumentenmodus: Buchmodus. Scan Modus: Anti Reflexion Ein weiterer Vorteil der Funktion Buchmodus ist im Beispiel 2 zu sehen. Die Aufwölbung im Bereich der Mittenbindung wird geglättet, die Lesbarkeit des Textes dadurch deutlich verbessert. Seite 76 Bedienungsanleitung...
-
Seite 77: Tonwertkorrektur
B.3.6 Tonwertkorrektur Es sind zwei Verfahren zur Tonwertkorrektur verfügbar: Schwarzgrenze und Auto. Fest schaltet die Tonwertkorrektur ab. Abbildung 50: Tonwertkorrektur In Verbindung mit der Wahl von Schwarzgrenze oder Auto öffnet ein weiteres Fenster. Abbildung 51: Tastatur zur Eingabe des Schwellwerts Schwarzgrenze Alle Farbwerte im Image, die unter dem Wert der Schwarzwert- begrenzung liegen, werden schwarz ausgegeben. -
Seite 78: Hintergrunddichte [Binärwert]
B.3.7 Hintergrunddichte [Binärwert] Definiert die Empfindlichkeit der automatischen Formaterkennung. Startwert: 40 Abbildung 52: Schieberegler Hintergrunddichte Beim Scannen von dunklen Vorlagen sollte der Wert schrittweise reduziert werden bis das gewünschte Ergebnis erreicht wird. Allgemein gilt: Je größer der eingestellte Wert, desto stärker muss der Kontrast zwischen der gescannten Vorlage und dem Hintergrund sein. -
Seite 79: Bildqualität
Bildqualität Im Menü Bildqualität können die Bildparameter eingestellt werden. Abbildung 53: Bildqualität Im Farbmodus Bitonal stehen zwei zusätzliche Menüpunkte zur Verfügung: Dies sind die Menüpunkte „Invertieren“ und „Punktmuster entfernen“. Abbildung 54: Menü Bildqualität im Farbmodus Bitonal Bedienungsanleitung Seite 79... -
Seite 80: Farbmodus
B.4.1 Farbmodus Beim Antippen des Auswahlpfeils im Bereich Farbmodus öffnet die Liste der verfügbaren Farbmodi. Abbildung 55: Auswahl der Farbmodi Um einen Farbmodus zu wählen, tippen Sie auf den gewünschten Farbmodus in der Liste. Die Liste schließt nach dem Auswählen automatisch. Abbildung 55 zeigt die Farbmodi, die zur Verfügung stehen. -
Seite 81: Tiff
B.4.2.2 TIFF Abbildung 57: Untermenü Dateiformat TIFF In Verbindung mit dem Dateiformat TIFF kann im Fenster TIFF Kompression ein Verfahren zur Reduzierung der Dateigröße gewählt werden. CCITT G4 Empfehlenswert in Verbindung mit dem Farbmodus Bitonal. JPEG Empfehlenswert mit allen anderen Farbmodi. Keine Deaktiviert die Datenkompression. -
Seite 82: Helligkeit
B.4.3 Helligkeit Abbildung 59: Schieberegler Helligkeit Mit diesem Schieberegler stellen Sie die Helligkeit im Image ein. Je kleiner der eingestellte Wert, desto dunkler das Bild. Werte nahe 0% oder 100% können zu unerwünschten Effekten führen. Tippen Sie auf den Schieberegler und verschieben Sie ihn an die gewünschte Position. B.4.4 Kontrast Abbildung 60: Schieberegler Kontrast... -
Seite 83: Bilddrehung
B.4.7 Bilddrehung Abbildung 63: Auswahl Bilddrehung Die in der Liste angezeigten Werte definieren die Bilddrehung im Uhrzeigersinn. Das gescannte Bild kann wird zuerst im Scanner rotiert, danach ausgegeben. B.4.8 Spiegelung Abbildung 64: Auswahl Spiegelung Wählen Sie aus der Liste die Spiegelachse, an der das Bild gespiegelt werden soll. Diese Funktion ist hilfreich beim Scannen von transparenten Vorlagen von der Rückseite. -
Seite 84: Anzeige&Job Steuerung
Anzeige&Job Steuerung Über die Tasten im Menü Anzeige&Job Steuerung wird die Bildausgabe auf dem TFT Flachbildschirm gesteuert. Abbildung 67: Menü „Anzeige und Job Steuerung“ Das Rechteck (1) repräsentiert den TFT Flachbidschirm. Übersteigt die Größe des angezeigten Bildes die Fläche des TFT Flachbildschirms, kann der Bildausschnitt verschoben werden. - Seite 85 Der Kontroller ist in drei kreisförmige Elemente aufgeteilt. Der äußere Kreis beinhaltet die Tasten zur Steuerung des Zoombereichs über das Image. Der mittlere Kreis beinhaltet die Tasten zur Vergrößerung des Zoomfaktors, zur Verringerung des Zoomfaktors, zur Rotation um 90 Grad im Uhrzeigersinn, zur Skalierung des Images auf die Original- größe der Vorlage.
-
Seite 86: Ocr
B.5.1 Bookeye ® 4 verfügt über eine integrierte OCR-Funktion. Diese Funktion kann über die Taste rechts unterhalb vom Vorschaufenster aktiviert werden. Mithilfe dieser Funktion können ausgewählte Bereich des Images auf Textinhalte untersucht werden. Die Erkennung beschränkt sich auf Text und Zeilenwechsel. Eine Layoutanalyse wird durch diese Funktion nicht durchgeführt. -
Seite 87: Abbildung 71: Rechteck Zur Auswahl Des Ocr Bereichs
Tippen Sie an einer beliebigen Stelle auf das Image im Touchscreen. Ein grünes Rechteck öffnet. Abbildung 71: Rechteck zur Auswahl des OCR Bereichs Exit: Kehrt zur vorherigen Ansicht zurück. CUT: Der durch das Rechteck markierte Bereich wird vergrößert dargestellt. CLR: Löscht den ausgewählten Bereich. -
Seite 88: Abbildung 72: Ansicht Der Vorauswahl
Tippen Sie auf CUT. Der Touchscreen zeigt jetzt den vorgewählten Bereich in einer vergrößerten Ansicht mit einem roten Rahmen. Abbildung 72: Ansicht der Vorauswahl Um die Auswahl anzupassen, tippen Sie auf einen der Pfeile an den Seiten des Auswahlrechtecks. Die Farbe des Rechtecks wechselt zu grün. Tippen Sie auf OCR, um die OCR-Funktion zu starten. -
Seite 89: Stapelmodus
B.5.2 Stapelmodus Der Inhalt der Fußzeile im Menü Anzeige&Job Steuerung weicht von den Fußzeilen der anderen Menüs ab. Abbildung 74: Fußzeile mit Status Die Fußzeile zeigt • den Status des aktuellen Scanmodus • die Taste zum Umschalten zwischen Stapelmodus und Einzel •... -
Seite 90: Abbildung 76: Meldung Zu Beginn Des Stapelmodus
Vor dem Scannen zeigt der Touchscreen eine Meldung zum Urheberrecht an, der zugestimmt werden muss. Abbildung 76: Meldung zu Beginn des Stapelmodus Nach der Bestätigung öffnet das Anzeige&Job Steuerung Bild auf dem Touchscreen. Es enthält zusätzliche Tasten, die oberhalb und unterhalb des Vorschaufensters positioniert sind. -
Seite 91: Navigation Durch Die Liste Der Images
B.5.2.1 Navigation durch die Liste der Images Mit Hilfe der zusätzlichen Tasten ist die Navigation in der Liste der gescannten Images möglich, solange der Stapelmodus aktiv ist. Das zuletzt gescannte Image wird im Vorschaubereich des Touchscreens angezeigt. Es wird an das Ende der Liste angefügt und ist durch einen blauen Rahmen gekennzeichnet. Die Funktionen der zusätzlichen Tasten: Aufwärts bzw. -
Seite 92: B.5.2.2 Image In Der Liste Verschieben
B.5.2.2 Image in der Liste verschieben Verwenden Sie die Aufwärts-/Abwärtstasten, um die Markierung in der Liste der Images an die gewünschte Position zu verschieben. Drücken Sie diese Taste, um ein Image zu markieren. Das Image kann jetzt mit den Aufwärts-/Abwärtstasten an die gewünschte Position verschoben werden. -
Seite 93: B.5.2.6 Stapelmodus Beenden
B.5.2.6 Stapelmodus beenden Vor dem Beenden des Stapelmodus können die Images an unterschiedliche Ziele übertragen werden. Abbildung 79: Ziele zum Beenden des Stapelmodus Die Ziele entsprechen den Zielen, die im Kapitel B.6 und den folgenden Unterkapiteln beschrieben werden. Um den Stapelmodus zu beenden, drücken Sie die Taste Stapel beenden in der Fußzeile. -
Seite 94: Ziel Wählen
Ziel wählen Dieses Menü bietet fünf Ziele an, um die Images zu speichern. Abbildung 81: Menü 1 „Ziel wählen“ Aufgrund der Größe des Touchscreens können nicht alle Ziele gleichzeitig angezeigt werden. Mit Hilfe des Scrollbalkens an der rechten Seite kann der Inhalt des Touchscreens verschoben werden. -
Seite 95: Dateinamen Oder Andere Einträge Ändern
B.6.1 Dateinamen oder andere Einträge ändern Um einen Eintrag zu ändern, tippen Sie in der jeweiligen Zeile auf den Bereich mit dem zu ändernden Eintrag. Der Touchscreen zeigt dann eine alphanumerische Tastatur. Abbildung 83: Alphanumerische Tastatur Verwenden Sie die Pfeiltasten, um den Cursor in der Zeile zu positionieren. Verwenden Sie diese Taste, um ein Zeichen zu löschen. -
Seite 96: Usb Einstellungen
B.6.2 USB Einstellungen An der Vorderseite stehen zwei USB-Buchsen zum Anschluss von geeigneten USB Speichermedien, zum Beispiel USB-Sticks, zur Verfügung. Durch Antippen von USB Einstellungen wird das Inhaltsverzeichnis (Directory) des angeschlossenen USB-Speichermediums angezeigt. Abbildung 84: Inhaltsverzeichnis USB-Speichermedium Die LED der jeweiligen USB-Buchse leuchtet während des Zugriffs auf das Speichermedium kontinuierlich. -
Seite 97: Kopieren Einstellungen
B.6.3 Kopieren Einstellungen Tippen Sie auf Kopieren Einstellungen, um die Einstellungen für den Ausdruck anzuzeigen. Drei Parametersätze können über die Tasten Kopieren 1 bis Kopieren 3 aufgerufen werden. Abbildung 85: Einstellungen für den Ausdruck Die Parameter für den Ausdruck können nur in der administrativen Ebene des ®... -
Seite 98: Hochladen Einstellungen
B.6.4 Hochladen Einstellungen Tippen Sie auf Hochladen Einstellungen, um die Optionen zum Speichern der Daten auf einem FTP-Server anzuzeigen. Drei Parametersätze können über die Tasten Hochladen 1 bis Hochladen 3 aufgerufen werden. Abbildung 87: Einstellungen zum Datentransfer auf FTP-Server Über den Touchscreen kann nur der Eintrag in der Zeile Dateiname geändert werden. Um den Eintrag in dieser Zeile zu ändern, tippen Sie auf diese Zeile. -
Seite 99: Netzwerk Einstellungen
B.6.5 Netzwerk Einstellungen Tippen Sie auf Netzwerk Einstellungen, um die Optionen für den Datentransfer ins Netzwerk anzuzeigen. Drei Parametersätze können über die Tasten Netzwerk 1 bis Netzwerk 3 abgerufen werden. Abbildung 88: Netzwerk Einstellungen Über den Touchscreen kann nur der Eintrag in der Zeile Dateiname geändert werden. Um den Eintrag in dieser Zeile zu ändern, tippen Sie auf diese Zeile. -
Seite 100: Versenden Einstellungen
B.6.6 Versenden Einstellungen Tippen Sie auf Versenden Einstellungen, um die Optionen zum Versand per E-Mail anzuzeigen. Drei Parametersätze können über die Tasten Versenden 1 bis Versenden 3 aufgerufen werden. Abbildung 89: Einstellungen zum E-Mail Versand Um einen Eintrag zu ändern, tippen Sie in der jeweiligen Zeile auf den Bereich mit dem zu ändernden Eintrag. -
Seite 101: Ablaufsteuerung
B.6.6.1 Ablaufsteuerung Für die Ablaufsteuerung beim Versand der Images per Mail stehen zwei Modi zur Verfügung. Die Einstellungen für diese Modi können nur in der administrativen Ebene des Scan2Net Interfaces verändert werden. Die in der administrativen Ebene gewählte Einstellung beeinflusst den Inhalt und Umfang der im Touchscreen angezeigten Optionen. -
Seite 102: Das Scanwizard Benutzer-Interface
Das ScanWizard Benutzer-Interface ® Jeder Scan2Net Scanner ist ein Webserver, ausgestattet mit einem eigenen, HTML- basierten Benutzer-Interface, genannt ScanWizard. Konfigurieren Sie den verwendeten Browser folgendermaßen, um das integrierte Benutzer-Interface ScanWizard störungsfrei nutzen zu können: • Jede Seite muss direkt geladen werden und darf nicht aus dem Zwischenspeicher (Cache) des Browsers geladen werden. -
Seite 103: Sprache Umschalten
Sprache umschalten Klicken Sie im Hauptmenü auf Setup Device . Das Hauptfenster öffnet. Klicken Sie in der Auswahl für die Benutzerebenen auf User. Abbildung 92: Benutzerebenen, „User“ auswählen Klicken Sie im nächsten Fenster im Bereich User Settings auf User Settings . Abbildung 93: Ebene „User“, User Settings auswählen Bedienungsanleitung Seite 103... -
Seite 104: Abbildung 94: Auswahl Power Savings
Als Startbild der Ebene „User“ wird die Auswahl für Power Savings angezeigt. Abbildung 94: Auswahl Power Savings Klicken Sie auf Language Selector (Sprachauswahl). Abbildung 95: Auswahl Language Selector Klicken Sie in der Zeile Language auf den Auswahlpfeil. Klicken Sie in der Liste der verfügbaren Sprachen auf den Eintrag deutsch, um die Sprache des Benutzer-Interface umzuschalten. -
Seite 105: Scan2Net Hauptmenü
® Scan2Net Hauptmenü ® Das deutschsprachige Scan2Net Hauptmenü enthält drei Auswahlelemente. ® Abbildung 96: Scan2Net Hauptmenü, deutschsprachige Version Anwendung starten wechselt zum ScanWizard Benutzer-Interface. Basisinformationen zum ScanWizard Benutzer-Interface finden Sie ab Kapitel C.3. Gerät einstellen wechselt zum Setup-Menü. Wenn Sie über Zugriffsrechte für den ®... -
Seite 106: Das Scanwizard Benutzer-Interface
Das ScanWizard Benutzer-Interface Nach dem Anklicken von Anwendung starten wird das ScanWizard Benutzer-Interface angezeigt. Abbildung 97: ScanWizard Benutzer-Interface Um den Zugriff auf das ScanWizard Benutzer-Interface zu vereinfachen, können Sie die in der Adresszeile angezeigte Adresse als Lesezeichen speichern. Mit ScanWizard steuern Sie den Scanner ohne dass zusätzliche Software nötig ist. Seite 106 Bedienungsanleitung... -
Seite 107: Abbildung 98: Funktionsbereiche Des Scanwizard Interface
Zusätzlich zu den umfangreichen Grundfunktionen stehen auch erweiterte Funktionen wie Farb- und Jobmanagement zur Verfügung. Abbildung 98: Funktionsbereiche des ScanWizard Interface In den vier Bereichen des ScanWizard • wird der Status des Scanners angezeigt (Statuszeile), • werden die Scanparameter gesetzt (Hauptmenü), •... -
Seite 108: Scanwizard Benutzer-Interface Beenden
C.3.1 ScanWizard Benutzer-Interface beenden Um das ScanWizard Benutzer-Interface zu beenden, klicken Sie im Hauptmenü auf „Administration“, dort dann auf „Exit“. Abbildung 100: ScanWizard beenden Das ScanWizard Benutzer-Interface wird geschlossen und der Browser kehrt zum ® Scan2Net Hauptmenü (Abbildung 96) zurück. Seite 108 Bedienungsanleitung... -
Seite 109: Informationen
Informationen Bookeye ® 4 Scanners abzufragen, klicken Sie im Um Informationen zum Status des ® Scan2Net Hauptmenü (Abbildung 96) auf Informationen . Abbildung 101: Informationen Die Statusinformationen beinhalten u.a. Angaben zur genauen Gerätebezeichnung, zur installierten Firmware-Version sowie zu den bereits installierten Optionen. ®... -
Seite 110: Die Setup Ebene
Die Setup Ebene Die Setup-Ebene gliedert sich in drei Benutzerebenen, wovon die Benutzerebenen Poweruser und Admin jeweils durch ein Passwort geschützt sind. Hinweis: Einige Screenshots wurden bei einem WideTEK Scanner erstellt. Der Inhalt der dargestellten Menüs ist nahezu überall identisch. Kommt es zu Abweichungen, so wird darauf hingewiesen. -
Seite 111: Benutzerebene User
Benutzerebene User Klicken Sie auf User . Abbildung 103: Benutzerebene User Das Startbild der Benutzerebene User ist in zwei Bereiche unterteilt. Im Bereich Geräteinformation kann eine detaillierte Geräteinformation sowie der Betriebsstundenzähler abgerufen werden. Im Bereich Benutzereinstellungen können durch den Benutzer Parameter des Scanners eingestellt werden. -
Seite 112: Geräteinfo
D.1.1 Geräteinfo Klicken Sie im Bereich Geräteinformation auf die Schaltfläche Geräteinfo , um die detaillierte Ansicht der Geräteparameter zu öffnen. Spezielle Informationen können durch Anklicken der Links unterhalb von Geräteinfo direkt erreicht werden. Abbildung 104: Geräteinfo Klicken Sie auf die Schlüsselworte, zum Beispiel Gerät, um die gewünschten Informationen zum Scanner zu erhalten. -
Seite 113: Abbildung 105: Firmware Version
Eine wichtige Information für den Benutzer ist die Angabe der Firmware Version, die in der zweiten Tabelle angezeigt wird. Abbildung 105: Firmware Version Weitere Informationen, die von einem Servicetechniker oder beim Gespräch mit der Servicehotline benötigt werden, können durch Anklicken der weiteren Links abgerufen werden. -
Seite 114: Betriebszähler
D.1.2 Betriebszähler Klicken Sie im Bereich Information auf die Schaltfläche Betriebszähler , um eine Liste der Zählerstände des Scanners anzuzeigen. Abbildung 106: Werte im Betriebszähler Die Einträge der Tabelle im Einzelnen: Titel Inhalt Scanzähler Die Gesamtzahl der Scans seit der Auslieferung des Scanners. -
Seite 115: Benutzereinstellungen
D.1.3 Benutzereinstellungen Zur Anpassung verschiedener grundlegender Einstellungen klicken Sie im Bereich Benutzereinstellungen auf die Schaltfläche Benutzereinstellungen . Das folgende Fenster öffnet. Abbildung 107: Auswahl der Benutzereinstellungen Das Fenster zur Anpassung des Energiesparmodus öffnet als Startfenster der Benutzer- einstellungen. Klicken Sie auf die Links unter der Titelzeile, um die jeweiligen Parameter einzustellen. Klicken Sie auf Hauptmenü... -
Seite 116: Sprachauswahl
D.1.3.1 Sprachauswahl Mit der Funktion Sprachauswahl wählen Sie die Spracheinstellung, mit der die S2N Bedienoberfläche angezeigt wird. Klicken Sie auf den Auswahlpfeil und wählen Sie die gewünschte Sprache aus der Liste. Abbildung 108: Liste der verfügbaren Sprachen Durch Anklicken wählen Sie die gewünschte Sprache für die Bedienoberfläche. Die Anzeige wechselt sofort nach dem Auswählen. -
Seite 117: Energiesparmodus
D.1.3.2 Energiesparmodus Mit der Funktion Energiesparmodus definieren Sie die Zeit, nach der der Scanner bei Nichtbenutzung automatisch in den Stand-by Modus wechselt. Klicken Sie auf den Link Energiesparmodus. Klicken Sie auf den Auswahlpfeil und wählen Sie den gewünschten Wert aus der Liste. Abbildung 109: Liste der Stand-by Zeiten Klicken Sie auf den Auswahlpfeil, um die Liste der Werte anzuzeigen, die für die Komponente zur Verfügung steht. -
Seite 118: Lautstärke
D.1.3.3 Lautstärke Klicken Sie auf den Link Lautstärke, um die Lautstärke der Audiosignale einzustellen. Abbildung 110: Lautstärke einstellen Klicken Sie auf den gewünschten Prozentwert links neben der grafischen Darstellung. Die Farbe der grafischen Darstellung ändert sich in Abhängigkeit vom gewählten Wert. Lautstärkewert Farbe der Grafik Bis 30%... -
Seite 119: Fußschalter
D.1.3.4 Fußschalter Klicken Sie auf den Link Fußschalter, um eine Funktion für den Fußschalter zu definieren. Abbildung 111: Funktion des Fußschalters Bookeye ® 4 hat an der Rückseite zwei Klinkenbuchsen zum Anschluss von Fußschaltern. Jedem Fußschalter kann eine spezifische Funktion zugewiesen werden. Klicken Sie auf den Auswahlpfeil, um die gewünschte Funktion aus der Liste zu wählen. -
Seite 120: Glasplatte
D.1.3.5 Glasplatte Klicken Sie auf den Link Glasplatte, um die Glasplattenoption zu aktivieren. Abbildung 112: Glasplattenoption, Statusmeldung Seite 120 Bedienungsanleitung... -
Seite 121: Beginn Der Seitenteilung
D.1.3.6 Beginn der Seitenteilung Klicken Sie auf den Link Beginn der Seitenteilung, um die linke oder rechte Hälfte des Dokuments als Startseite bei aktivierter Seitenteilung auszuwählen. Abbildung 113: Start der Seitenteilung wählen Als Standard ist definiert, dass bei aktivierter Seitenteilung die Ausgabe mit der linken Imagehälfte beginnt. -
Seite 122: Technische Daten
Technische Daten Scanner Spezifikation ® Bookeye 4 –V3 E.1.1 Scanbereich Maximaler Scanbereich 390 x 480 mm Scanner Auflösung 400 x 400 dpi Optische Auflösung 400 dpi Pixelgröße 9,3 x 9,3 µm Minimale Dokumentengröße 100 x 100 mm Beleuchtung Helligkeit beim Scannen Max. -
Seite 123: Bookeye ® 4 -V2
Bookeye ® 4 –V2 E.1.2 Scanbereich Maximaler Scanbereich 620 x 460 mm Scanner Auflösung 400 x 400 dpi (Basic, Kiosk, Office) 600 x 600 dpi (Professional) Optische Auflösung 400 dpi (Basic, Kiosk, Office) 600 x 400 dpi (Professional) Pixelgröße 9,3 x 9,3 µm Minimale Dokumentengröße 100 x 100 mm Beleuchtung... -
Seite 124: Elektrische Spezifikation
Elektrische Spezifikation Externes Netzteil Spannung 100 – 240 V AC Frequenz 47 – 63 Hz Einschaltstrom 120 A max. / 264 V AC Wirkungsgrad 85 % ≤ 0,5 W Leerlauf-Verbrauch Umgebungstemperatur 0 … +65 °C Luftfeuchtigkeit 20 … 80 %, nicht kondensierend ECO-Standard CEC Level V Scanner... -
Seite 125: Gewicht Und Maße
Gewicht und Maße Bookeye ® 4 –V3 E.3.1 Abmessungen, 780 x 500 x 580 mm (H x B x T) Buchwippen geschlossen Abmessungen, 780 x 595 x 670 mm (H x B x T) Buchwippen geöffnet Gesamtgewicht d. Scanners, betriebsbereit Ca. -
Seite 126: Umgebungsbedingungen
Umgebungsbedingungen Umgebungstemperatur beim Betrieb 5 bis 40 °C Lagerungstemperatur 0 bis 60 °C Relative Luftfeuchtigkeit 20 bis 80% (nicht kondensierend) ≤ 300 Lux Umgebungshelligkeit ≤ 42 dB(A) (Scannen) Geräuschentwicklung ≤ 33 dB(A) (Stand-by) Seite 126 Bedienungsanleitung... -
Seite 127: Eg-Konformitätserklärung
EG-Konformitätserklärung Der Unterzeichner, der den nachstehenden Hersteller vertritt: Image Access GmbH Hatzfelder Strasse 161 – 163 42281 Wuppertal, Deutschland erklärt hiermit, dass das Produkt: Bookeye 4 Buchscanner mit V-förmiger Buchwippe Bezeichnung: BE4-xxxxx-yyy Die Variable x hat minimal drei und maximal fünf alphanummerische Zeichen. - Seite 128 EMV: EMC-Richtlinie 2004/108/EG Klasse B EN 55022 :2006 + A1 :2007 EN 61000-3-2:2006 EN 61000-3-3 :2008 EN 55024 :1998 + A1:2001 + A2:2003 Bestanden nach Kriterium Klasse A und B EN 61000-4-2:2009 EN 61000-4-3:2006 + A1 :2008 EN 61000-4-4:2004 EN 61000-4-5:2006 EN 61000-4-6:2009 EN 61000-4-11:2004 Wuppertal, Juli 2013...
-
Seite 129: Fcc Konformitätserklärung
FCC Konformitätserklärung Verantwortlich: Image Access GmbH Hatzfelder Strasse 161 – 163 42281 Wuppertal, Germany Produkt: Bookeye 4 Buchscanner mit V-förmiger Buchwippe Bezeichnung: BE4-xxxxx-yyy Die Variable x hat minimal drei und maximal fünf alphanummerische Zeichen. Diese beschreiben die Ausstattung des Scanners.
