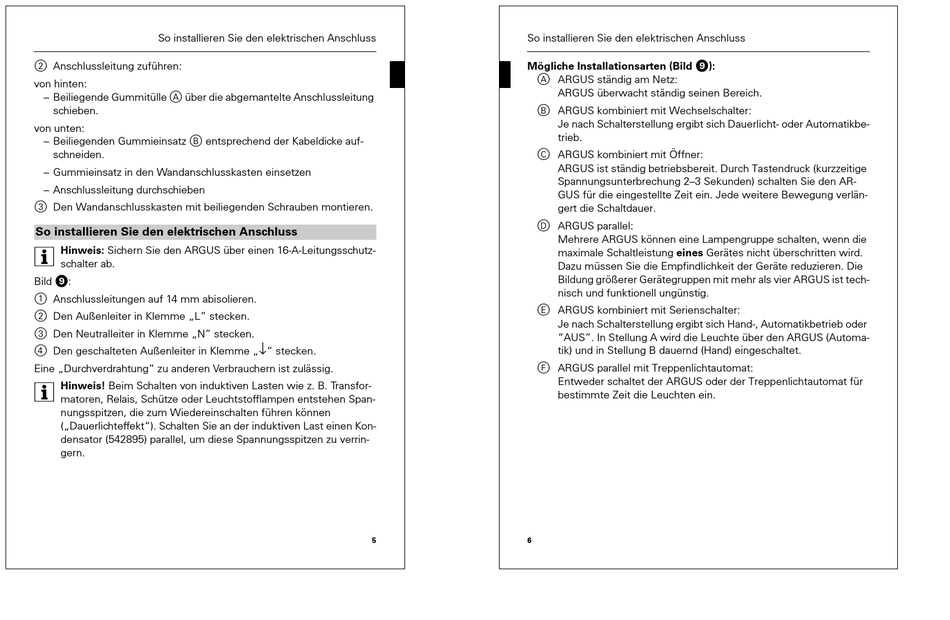

merten ARGUS 110 Basic Technischer Handbuch Seite 5

So installieren Sie den elektrischen Anschluss
2 Anschlussleitung zuführen:
von hinten:
– Beiliegende Gummitülle A über die abgemantelte Anschlussleitung
schieben.
von unten:
– Beiliegenden Gummieinsatz B entsprechend der Kabeldicke auf-
schneiden.
– Gummieinsatz in den Wandanschlusskasten einsetzen
– Anschlussleitung durchschieben
3 Den Wandanschlusskasten mit beiliegenden Schrauben montieren.
So installieren Sie den elektrischen Anschluss
Hinweis: Sichern Sie den ARGUS über einen 16-A-Leitungsschutz-
|
schalter ab.
Bild ):
1 Anschlussleitungen auf 14 mm abisolieren.
2 Den Außenleiter in Klemme „L" stecken.
3 Den Neutralleiter in Klemme „N" stecken.
4 Den geschalteten Außenleiter in Klemme „
Eine „Durchverdrahtung" zu anderen Verbrauchern ist zulässig.
| Hinweis! Beim Schalten von induktiven Lasten wie z. B. Transfor-
matoren, Relais, Schütze oder Leuchtstofflampen entstehen Span-
nungsspitzen, die zum Wiedereinschalten führen können
(„Dauerlichteffekt"). Schalten Sie an der induktiven Last einen Kon-
densator (542895) parallel, um diese Spannungsspitzen zu verrin-
gern.
↓
" stecken.
5
So installieren Sie den elektrischen Anschluss
Mögliche Installationsarten (Bild )):
A ARGUS ständig am Netz:
ARGUS überwacht ständig seinen Bereich.
B ARGUS kombiniert mit Wechselschalter:
Je nach Schalterstellung ergibt sich Dauerlicht- oder Automatikbe-
trieb.
C ARGUS kombiniert mit Öffner:
ARGUS ist ständig betriebsbereit. Durch Tastendruck (kurzzeitige
Spannungsunterbrechung 2–3 Sekunden) schalten Sie den AR-
GUS für die eingestellte Zeit ein. Jede weitere Bewegung verlän-
gert die Schaltdauer.
D ARGUS parallel:
Mehrere ARGUS können eine Lampengruppe schalten, wenn die
maximale Schaltleistung eines Gerätes nicht überschritten wird.
Dazu müssen Sie die Empfindlichkeit der Geräte reduzieren. Die
Bildung größerer Gerätegruppen mit mehr als vier ARGUS ist tech-
nisch und funktionell ungünstig.
E ARGUS kombiniert mit Serienschalter:
Je nach Schalterstellung ergibt sich Hand-, Automatikbetrieb oder
"AUS". In Stellung A wird die Leuchte über den ARGUS (Automa-
tik) und in Stellung B dauernd (Hand) eingeschaltet.
F ARGUS parallel mit Treppenlichtautomat:
Entweder schaltet der ARGUS oder der Treppenlichtautomat für
bestimmte Zeit die Leuchten ein.
6
