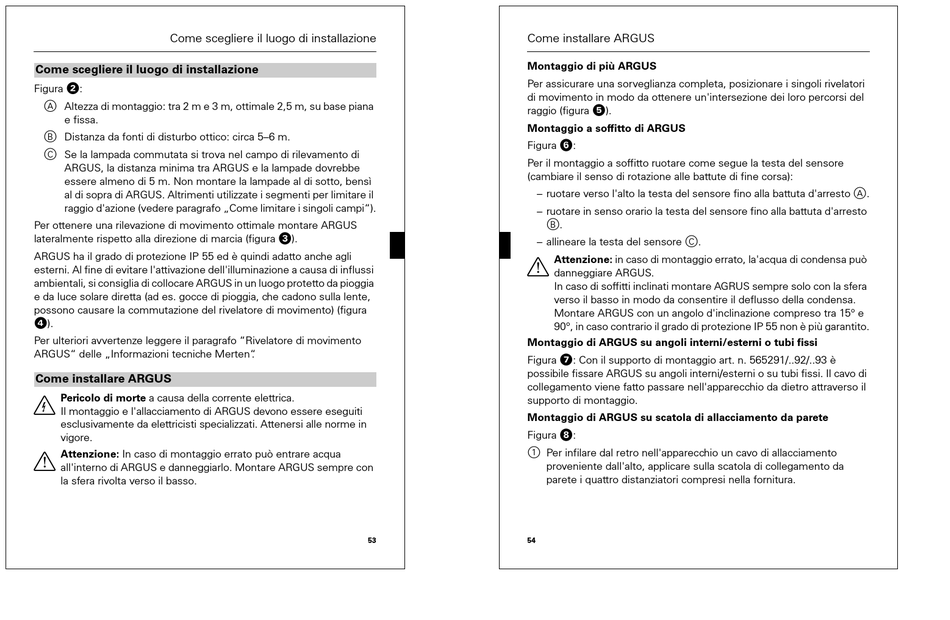

Come scegliere il luogo di installazione
Come scegliere il luogo di installazione
Figura „:
A Altezza di montaggio: tra 2 m e 3 m, ottimale 2,5 m, su base piana
e fissa.
B Distanza da fonti di disturbo ottico: circa 5–6 m.
C Se la lampada commutata si trova nel campo di rilevamento di
ARGUS, la distanza minima tra ARGUS e la lampade dovrebbe
essere almeno di 5 m. Non montare la lampade al di sotto, bensì
al di sopra di ARGUS. Altrimenti utilizzate i segmenti per limitare il
raggio d'azione (vedere paragrafo „Come limitare i singoli campi").
Per ottenere una rilevazione di movimento ottimale montare ARGUS
lateralmente rispetto alla direzione di marcia (figura §).
ARGUS ha il grado di protezione IP 55 ed è quindi adatto anche agli
esterni. Al fine di evitare l'attivazione dell'illuminazione a causa di influssi
ambientali, si consiglia di collocare ARGUS in un luogo protetto da pioggia
e da luce solare diretta (ad es. gocce di pioggia, che cadono sulla lente,
possono causare la commutazione del rivelatore di movimento) (figura
$).
Per ulteriori avvertenze leggere il paragrafo "Rivelatore di movimento
ARGUS" delle „Informazioni tecniche Merten" .
Come installare ARGUS
¼
Pericolo di morte a causa della corrente elettrica.
Il montaggio e l'allacciamento di ARGUS devono essere eseguiti
esclusivamente da elettricisti specializzati. Attenersi alle norme in
vigore.
½
Attenzione: In caso di montaggio errato può entrare acqua
all'interno di ARGUS e danneggiarlo. Montare ARGUS sempre con
la sfera rivolta verso il basso.
Come installare ARGUS
Montaggio di più ARGUS
Per assicurare una sorveglianza completa, posizionare i singoli rivelatori
di movimento in modo da ottenere un'intersezione dei loro percorsi del
raggio (figura %).
Montaggio a soffitto di ARGUS
Figura &:
Per il montaggio a soffitto ruotare come segue la testa del sensore
(cambiare il senso di rotazione alle battute di fine corsa):
– ruotare verso l'alto la testa del sensore fino alla battuta d'arresto A.
– ruotare in senso orario la testa del sensore fino alla battuta d'arresto
B.
– allineare la testa del sensore C.
½
Montaggio di ARGUS su angoli interni/esterni o tubi fissi
Figura /: Con il supporto di montaggio art. n. 565291/..92/..93 è
possibile fissare ARGUS su angoli interni/esterni o su tubi fissi. Il cavo di
collegamento viene fatto passare nell'apparecchio da dietro attraverso il
supporto di montaggio.
Montaggio di ARGUS su scatola di allacciamento da parete
Figura (:
1 Per infilare dal retro nell'apparecchio un cavo di allacciamento
proveniente dall'alto, applicare sulla scatola di collegamento da
parete i quattro distanziatori compresi nella fornitura.
53 54
Attenzione: in caso di montaggio errato, la'acqua di condensa può
danneggiare ARGUS.
In caso di soffitti inclinati montare AGRUS sempre solo con la sfera
verso il basso in modo da consentire il deflusso della condensa.
Montare ARGUS con un angolo d'inclinazione compreso tra 15° e
90°, in caso contrario il grado di protezione IP 55 non è più garantito.
