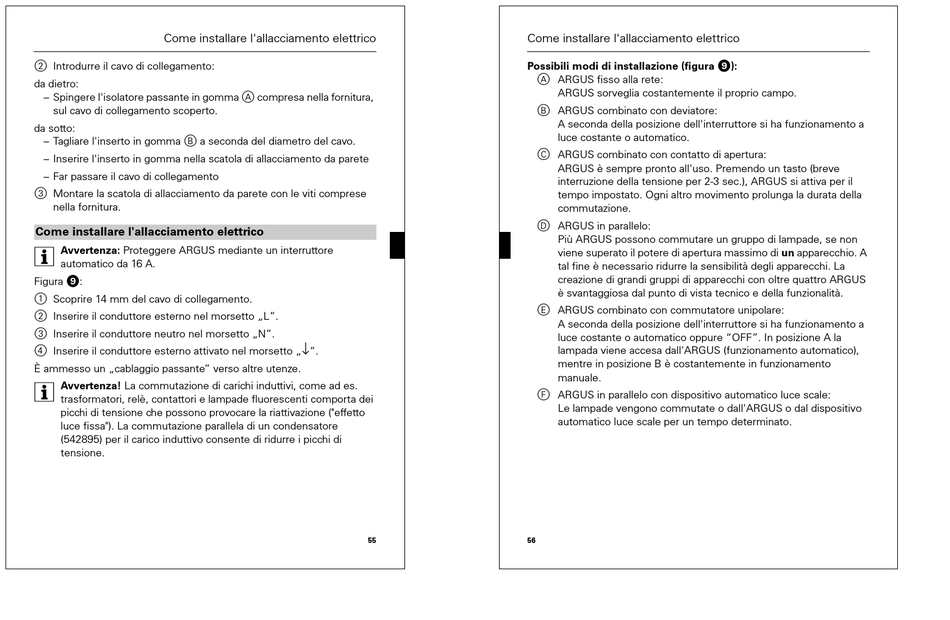

Come installare l'allacciamento elettrico
2 Introdurre il cavo di collegamento:
da dietro:
– Spingere l'isolatore passante in gomma A compresa nella fornitura,
sul cavo di collegamento scoperto.
da sotto:
– Tagliare l'inserto in gomma B a seconda del diametro del cavo.
– Inserire l'inserto in gomma nella scatola di allacciamento da parete
– Far passare il cavo di collegamento
3 Montare la scatola di allacciamento da parete con le viti comprese
nella fornitura.
Come installare l'allacciamento elettrico
Avvertenza: Proteggere ARGUS mediante un interruttore
|
automatico da 16 A.
Figura ):
1 Scoprire 14 mm del cavo di collegamento.
2 Inserire il conduttore esterno nel morsetto „L".
3 Inserire il conduttore neutro nel morsetto „N".
4 Inserire il conduttore esterno attivato nel morsetto „
È ammesso un „cablaggio passante" verso altre utenze.
| Avvertenza! La commutazione di carichi induttivi, come ad es.
trasformatori, relè, contattori e lampade fluorescenti comporta dei
picchi di tensione che possono provocare la riattivazione ("effetto
luce fissa"). La commutazione parallela di un condensatore
(542895) per il carico induttivo consente di ridurre i picchi di
tensione.
↓
".
55
Come installare l'allacciamento elettrico
Possibili modi di installazione (figura )):
A ARGUS fisso alla rete:
ARGUS sorveglia costantemente il proprio campo.
B ARGUS combinato con deviatore:
A seconda della posizione dell'interruttore si ha funzionamento a
luce costante o automatico.
C ARGUS combinato con contatto di apertura:
ARGUS è sempre pronto all'uso. Premendo un tasto (breve
interruzione della tensione per 2-3 sec.), ARGUS si attiva per il
tempo impostato. Ogni altro movimento prolunga la durata della
commutazione.
D ARGUS in parallelo:
Più ARGUS possono commutare un gruppo di lampade, se non
viene superato il potere di apertura massimo di un apparecchio. A
tal fine è necessario ridurre la sensibilità degli apparecchi. La
creazione di grandi gruppi di apparecchi con oltre quattro ARGUS
è svantaggiosa dal punto di vista tecnico e della funzionalità.
E ARGUS combinato con commutatore unipolare:
A seconda della posizione dell'interruttore si ha funzionamento a
luce costante o automatico oppure "OFF". In posizione A la
lampada viene accesa dall'ARGUS (funzionamento automatico),
mentre in posizione B è costantemente in funzionamento
manuale.
F ARGUS in parallelo con dispositivo automatico luce scale:
Le lampade vengono commutate o dall'ARGUS o dal dispositivo
automatico luce scale per un tempo determinato.
