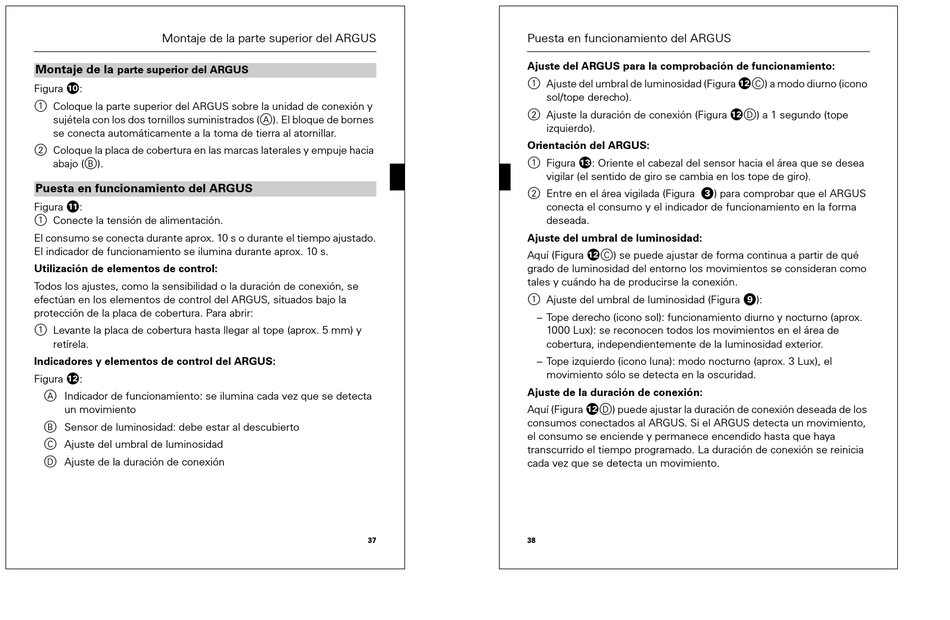

Montaje de la parte superior del ARGUS
Montaje de la
parte superior del ARGUS
Figura =:
1 Coloque la parte superior del ARGUS sobre la unidad de conexión y
sujétela con los dos tornillos suministrados (A). El bloque de bornes
se conecta automáticamente a la toma de tierra al atornillar.
2 Coloque la placa de cobertura en las marcas laterales y empuje hacia
abajo (B).
Puesta en funcionamiento del ARGUS
Figura ?:
1 Conecte la tensión de alimentación.
El consumo se conecta durante aprox. 10 s o durante el tiempo ajustado.
El indicador de funcionamiento se ilumina durante aprox. 10 s.
Utilización de elementos de control:
Todos los ajustes, como la sensibilidad o la duración de conexión, se
efectúan en los elementos de control del ARGUS, situados bajo la
protección de la placa de cobertura. Para abrir:
1 Levante la placa de cobertura hasta llegar al tope (aprox. 5 mm) y
retírela.
Indicadores y elementos de control del ARGUS:
Figura >:
A Indicador de funcionamiento: se ilumina cada vez que se detecta
un movimiento
B Sensor de luminosidad: debe estar al descubierto
C Ajuste del umbral de luminosidad
D Ajuste de la duración de conexión
Puesta en funcionamiento del ARGUS
Ajuste del ARGUS para la comprobación de funcionamiento:
1 Ajuste del umbral de luminosidad (Figura >C) a modo diurno (icono
sol/tope derecho).
2 Ajuste la duración de conexión (Figura >D) a 1 segundo (tope
izquierdo).
Orientación del ARGUS:
1 Figura *: Oriente el cabezal del sensor hacia el área que se desea
vigilar (el sentido de giro se cambia en los tope de giro).
2 Entre en el área vigilada (Figura §) para comprobar que el ARGUS
conecta el consumo y el indicador de funcionamiento en la forma
deseada.
Ajuste del umbral de luminosidad:
Aquí (Figura >C) se puede ajustar de forma continua a partir de qué
grado de luminosidad del entorno los movimientos se consideran como
tales y cuándo ha de producirse la conexión.
1 Ajuste del umbral de luminosidad (Figura )):
– Tope derecho (icono sol): funcionamiento diurno y nocturno (aprox.
1000 Lux): se reconocen todos los movimientos en el área de
cobertura, independientemente de la luminosidad exterior.
– Tope izquierdo (icono luna): modo nocturno (aprox. 3 Lux), el
movimiento sólo se detecta en la oscuridad.
Ajuste de la duración de conexión:
Aquí (Figura >D) puede ajustar la duración de conexión deseada de los
consumos conectados al ARGUS. Si el ARGUS detecta un movimiento,
el consumo se enciende y permanece encendido hasta que haya
transcurrido el tiempo programado. La duración de conexión se reinicia
cada vez que se detecta un movimiento.
