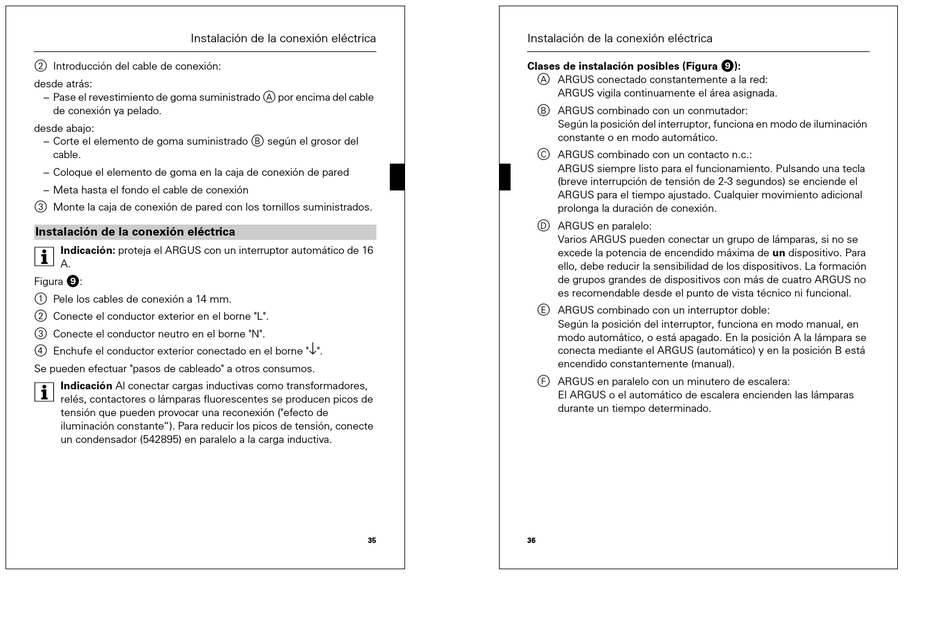

merten ARGUS 110 Basic Technischer Handbuch Seite 20

Instalación de la conexión eléctrica
2 Introducción del cable de conexión:
desde atrás:
– Pase el revestimiento de goma suministrado A por encima del cable
de conexión ya pelado.
desde abajo:
– Corte el elemento de goma suministrado B según el grosor del
cable.
– Coloque el elemento de goma en la caja de conexión de pared
– Meta hasta el fondo el cable de conexión
3 Monte la caja de conexión de pared con los tornillos suministrados.
Instalación de la conexión eléctrica
Indicación: proteja el ARGUS con un interruptor automático de 16
|
A.
Figura ):
1 Pele los cables de conexión a 14 mm.
2 Conecte el conductor exterior en el borne "L".
3 Conecte el conductor neutro en el borne "N".
4 Enchufe el conductor exterior conectado en el borne "
Se pueden efectuar "pasos de cableado" a otros consumos.
| Indicación Al conectar cargas inductivas como transformadores,
relés, contactores o lámparas fluorescentes se producen picos de
tensión que pueden provocar una reconexión ("efecto de
iluminación constante"). Para reducir los picos de tensión, conecte
un condensador (542895) en paralelo a la carga inductiva.
↓
".
35
Instalación de la conexión eléctrica
Clases de instalación posibles (Figura )):
A ARGUS conectado constantemente a la red:
ARGUS vigila continuamente el área asignada.
B ARGUS combinado con un conmutador:
Según la posición del interruptor, funciona en modo de iluminación
constante o en modo automático.
C ARGUS combinado con un contacto n.c.:
ARGUS siempre listo para el funcionamiento. Pulsando una tecla
(breve interrupción de tensión de 2-3 segundos) se enciende el
ARGUS para el tiempo ajustado. Cualquier movimiento adicional
prolonga la duración de conexión.
D ARGUS en paralelo:
Varios ARGUS pueden conectar un grupo de lámparas, si no se
excede la potencia de encendido máxima de un dispositivo. Para
ello, debe reducir la sensibilidad de los dispositivos. La formación
de grupos grandes de dispositivos con más de cuatro ARGUS no
es recomendable desde el punto de vista técnico ni funcional.
E ARGUS combinado con un interruptor doble:
Según la posición del interruptor, funciona en modo manual, en
modo automático, o está apagado. En la posición A la lámpara se
conecta mediante el ARGUS (automático) y en la posición B está
encendido constantemente (manual).
F ARGUS en paralelo con un minutero de escalera:
El ARGUS o el automático de escalera encienden las lámparas
durante un tiempo determinado.
