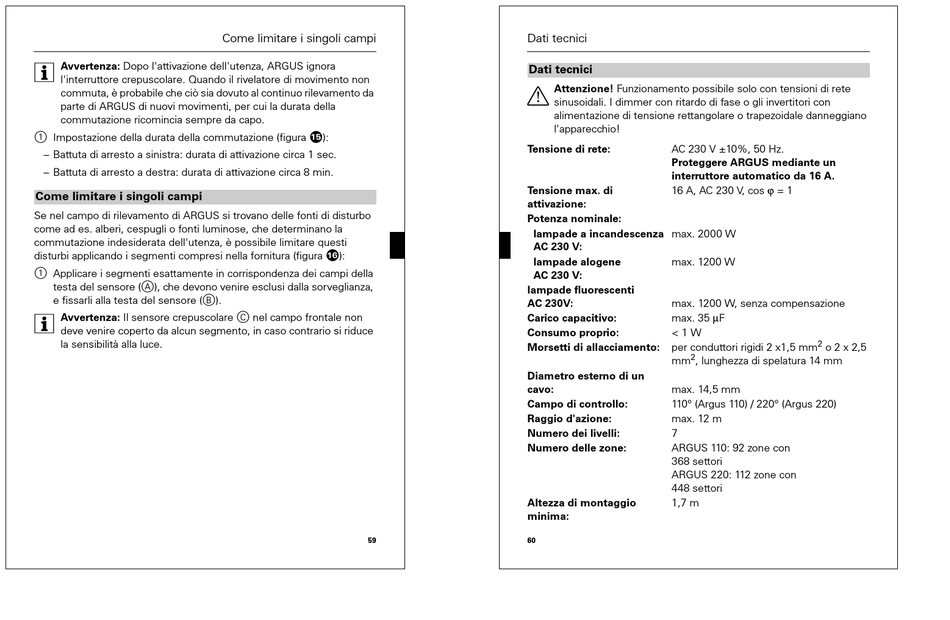

| Avvertenza: Dopo l'attivazione dell'utenza, ARGUS ignora
l'interruttore crepuscolare. Quando il rivelatore di movimento non
commuta, è probabile che ciò sia dovuto al continuo rilevamento da
parte di ARGUS di nuovi movimenti, per cui la durata della
commutazione ricomincia sempre da capo.
1 Impostazione della durata della commutazione (figura :):
– Battuta di arresto a sinistra: durata di attivazione circa 1 sec.
– Battuta di arresto a destra: durata di attivazione circa 8 min.
Come limitare i singoli campi
Se nel campo di rilevamento di ARGUS si trovano delle fonti di disturbo
come ad es. alberi, cespugli o fonti luminose, che determinano la
commutazione indesiderata dell'utenza, è possibile limitare questi
disturbi applicando i segmenti compresi nella fornitura (figura _):
1 Applicare i segmenti esattamente in corrispondenza dei campi della
testa del sensore (A), che devono venire esclusi dalla sorveglianza,
e fissarli alla testa del sensore (B).
Avvertenza: Il sensore crepuscolare C nel campo frontale non
|
deve venire coperto da alcun segmento, in caso contrario si riduce
la sensibilità alla luce.
Come limitare i singoli campi
59

Dati tecnici

Dati tecnici
½
Attenzione! Funzionamento possibile solo con tensioni di rete
sinusoidali. I dimmer con ritardo di fase o gli invertitori con
alimentazione di tensione rettangolare o trapezoidale danneggiano
l'apparecchio!
Tensione di rete: AC 230 V ±10%, 50 Hz.
Proteggere ARGUS mediante un
interruttore automatico da 16 A.
16 A, AC 230 V, cos ϕ = 1
Tensione max. di
attivazione:
Potenza nominale:
lampade a incandescenza max. 2000 W
AC 230 V:
lampade alogene max. 1200 W
AC 230 V:
lampade fluorescenti
AC 230V: max. 1200 W, senza compensazione
max. 35 µF
Carico capacitivo:
Consumo proprio: < 1 W
Morsetti di allacciamento: per conduttori rigidi 2 x1,5 mm
2
mm , lunghezza di spelatura 14 mm
Diametro esterno di un
cavo: max. 14,5 mm
Campo di controllo: 110° (Argus 110) / 220° (Argus 220)
Raggio d'azione: max. 12 m
Numero dei livelli: 7
Numero delle zone: ARGUS 110: 92 zone con
368 settori
ARGUS 220: 112 zone con
448 settori
Altezza di montaggio 1,7 m
minima:
60
2
o 2 x 2,5
