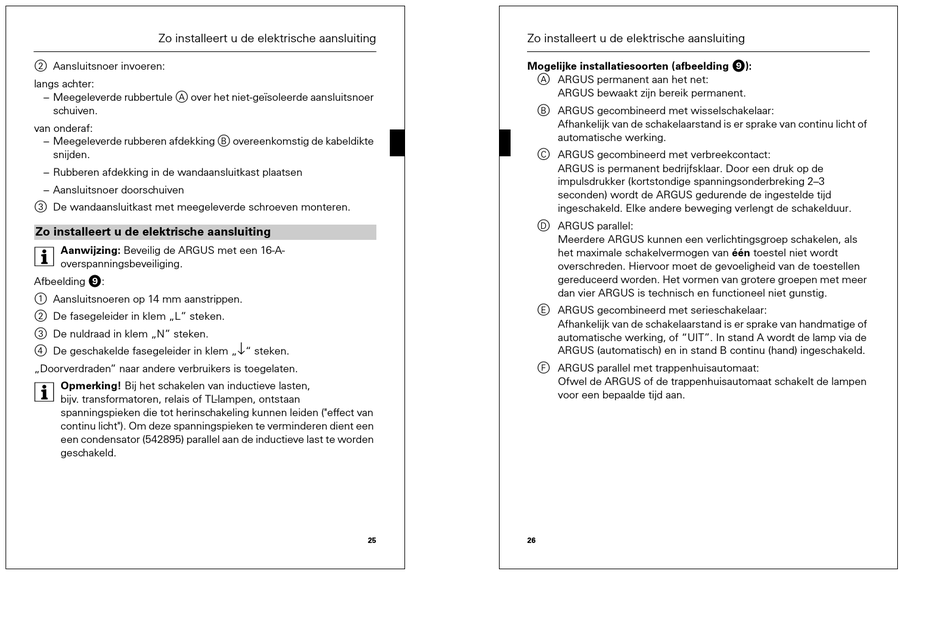

Zo installeert u de elektrische aansluiting
2 Aansluitsnoer invoeren:
langs achter:
– Meegeleverde rubbertule A over het niet-geïsoleerde aansluitsnoer
schuiven.
van onderaf:
– Meegeleverde rubberen afdekking B overeenkomstig de kabeldikte
snijden.
– Rubberen afdekking in de wandaansluitkast plaatsen
– Aansluitsnoer doorschuiven
3 De wandaansluitkast met meegeleverde schroeven monteren.
Zo installeert u de elektrische aansluiting
Aanwijzing: Beveilig de ARGUS met een 16-A-
|
overspanningsbeveiliging.
Afbeelding ):
1 Aansluitsnoeren op 14 mm aanstrippen.
2 De fasegeleider in klem „L" steken.
3 De nuldraad in klem „N" steken.
4 De geschakelde fasegeleider in klem „
„Doorverdraden" naar andere verbruikers is toegelaten.
| Opmerking! Bij het schakelen van inductieve lasten,
bijv. transformatoren, relais of TL -lampen, ontstaan
spanningspieken die tot herinschakeling kunnen leiden ("effect van
continu licht"). Om deze spanningspieken te verminderen dient een
een condensator (542895) parallel aan de inductieve last te worden
geschakeld.
↓
" steken.
25
Zo installeert u de elektrische aansluiting
Mogelijke installatiesoorten (afbeelding )):
A ARGUS permanent aan het net:
ARGUS bewaakt zijn bereik permanent.
B ARGUS gecombineerd met wisselschakelaar:
Afhankelijk van de schakelaarstand is er sprake van continu licht of
automatische werking.
C ARGUS gecombineerd met verbreekcontact:
ARGUS is permanent bedrijfsklaar. Door een druk op de
impulsdrukker (kortstondige spanningsonderbreking 2–3
seconden) wordt de ARGUS gedurende de ingestelde tijd
ingeschakeld. Elke andere beweging verlengt de schakelduur.
D ARGUS parallel:
Meerdere ARGUS kunnen een verlichtingsgroep schakelen, als
het maximale schakelvermogen van één toestel niet wordt
overschreden. Hiervoor moet de gevoeligheid van de toestellen
gereduceerd worden. Het vormen van grotere groepen met meer
dan vier ARGUS is technisch en functioneel niet gunstig.
E ARGUS gecombineerd met serieschakelaar:
Afhankelijk van de schakelaarstand is er sprake van handmatige of
automatische werking, of "UIT". In stand A wordt de lamp via de
ARGUS (automatisch) en in stand B continu (hand) ingeschakeld.
F ARGUS parallel met trappenhuisautomaat:
Ofwel de ARGUS of de trappenhuisautomaat schakelt de lampen
voor een bepaalde tijd aan.
