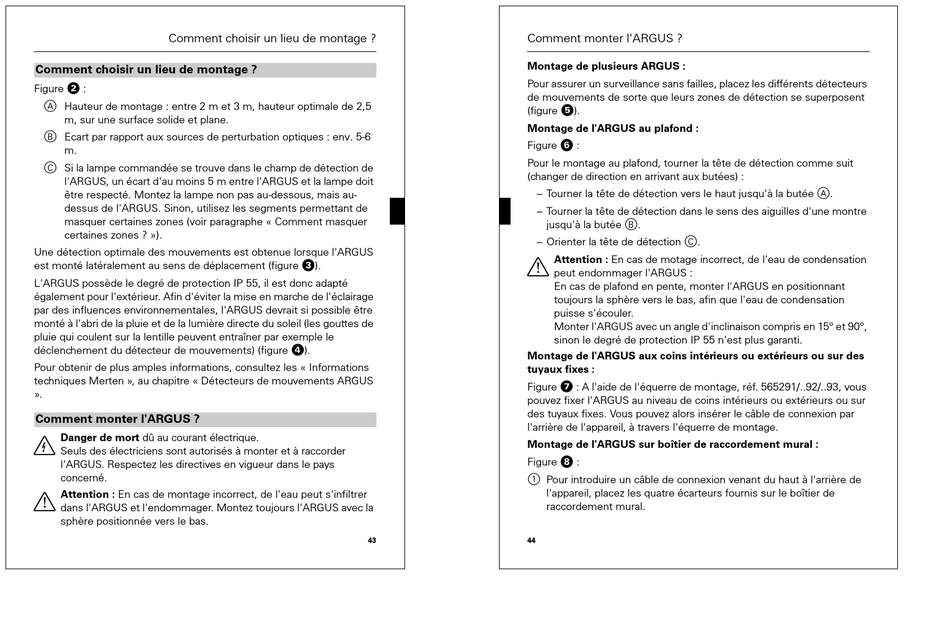

Comment choisir un lieu de montage ?
Comment choisir un lieu de montage ?
Figure „ :
A Hauteur de montage : entre 2 m et 3 m, hauteur optimale de 2,5
m, sur une surface solide et plane.
B Ecart par rapport aux sources de perturbation optiques : env. 5-6
m.
C Si la lampe commandée se trouve dans le champ de détection de
l'ARGUS, un écart d'au moins 5 m entre l'ARGUS et la lampe doit
être respecté. Montez la lampe non pas au-dessous, mais au-
dessus de l'ARGUS. Sinon, utilisez les segments permettant de
masquer certaines zones (voir paragraphe « Comment masquer
certaines zones ? »).
Une détection optimale des mouvements est obtenue lorsque l'ARGUS
est monté latéralement au sens de déplacement (figure §).
L'ARGUS possède le degré de protection IP 55, il est donc adapté
également pour l'extérieur. Afin d'éviter la mise en marche de l'éclairage
par des influences environnementales, l'ARGUS devrait si possible être
monté à l'abri de la pluie et de la lumière directe du soleil (les gouttes de
pluie qui coulent sur la lentille peuvent entraîner par exemple le
déclenchement du détecteur de mouvements) (figure $).
Pour obtenir de plus amples informations, consultez les « Informations
techniques Merten », au chapitre « Détecteurs de mouvements ARGUS
».
Comment monter l'ARGUS ?
¼
Danger de mort dû au courant électrique.
Seuls des électriciens sont autorisés à monter et à raccorder
l'ARGUS. Respectez les directives en vigueur dans le pays
concerné.
½
Attention : En cas de montage incorrect, de l'eau peut s'infiltrer
dans l'ARGUS et l'endommager. Montez toujours l'ARGUS avec la
sphère positionnée vers le bas.
Comment monter l'ARGUS ?
Montage de plusieurs ARGUS :
Pour assurer un surveillance sans failles, placez les différents détecteurs
de mouvements de sorte que leurs zones de détection se superposent
(figure %).
Montage de l'ARGUS au plafond :
Figure & :
Pour le montage au plafond, tourner la tête de détection comme suit
(changer de direction en arrivant aux butées) :
– Tourner la tête de détection vers le haut jusqu'à la butée A.
– Tourner la tête de détection dans le sens des aiguilles d'une montre
jusqu'à la butée B.
– Orienter la tête de détection C.
½
Montage de l'ARGUS aux coins intérieurs ou extérieurs ou sur des
tuyaux fixes :
Figure / : A l'aide de l'équerre de montage, réf. 565291/..92/..93, vous
pouvez fixer l'ARGUS au niveau de coins intérieurs ou extérieurs ou sur
des tuyaux fixes. Vous pouvez alors insérer le câble de connexion par
l'arrière de l'appareil, à travers l'équerre de montage.
Montage de l'ARGUS sur boîtier de raccordement mural :
Figure ( :
1 Pour introduire un câble de connexion venant du haut à l'arrière de
l'appareil, placez les quatre écarteurs fournis sur le boîtier de
raccordement mural.
43 44
Attention : En cas de motage incorrect, de l'eau de condensation
peut endommager l'ARGUS :
En cas de plafond en pente, monter l'ARGUS en positionnant
toujours la sphère vers le bas, afin que l'eau de condensation
puisse s'écouler.
Monter l'ARGUS avec un angle d'inclinaison compris en 15° et 90°,
sinon le degré de protection IP 55 n'est plus garanti.
