Så skärmar man av enstaka områden
Så skärmar man av enstaka områden
Om det finns störande hinder som t.ex. träd, buskar eller ljuskällor i
ARGUS övervakningsområde som av misstag kan utlösa förbrukaren, kan
dessa skärmas av med de medföljande segmenten (bild _):
1 Placera segmenten på de områden (A) på sensorhuvudet som ska
skärmas av från övervakning och tryck på dem på sensorhuvudet
(B).
Observera: Skymningsreläet C i främre området får inte täckas
|
över, eftersom detta gör att ljuskänsligheten reduceras.

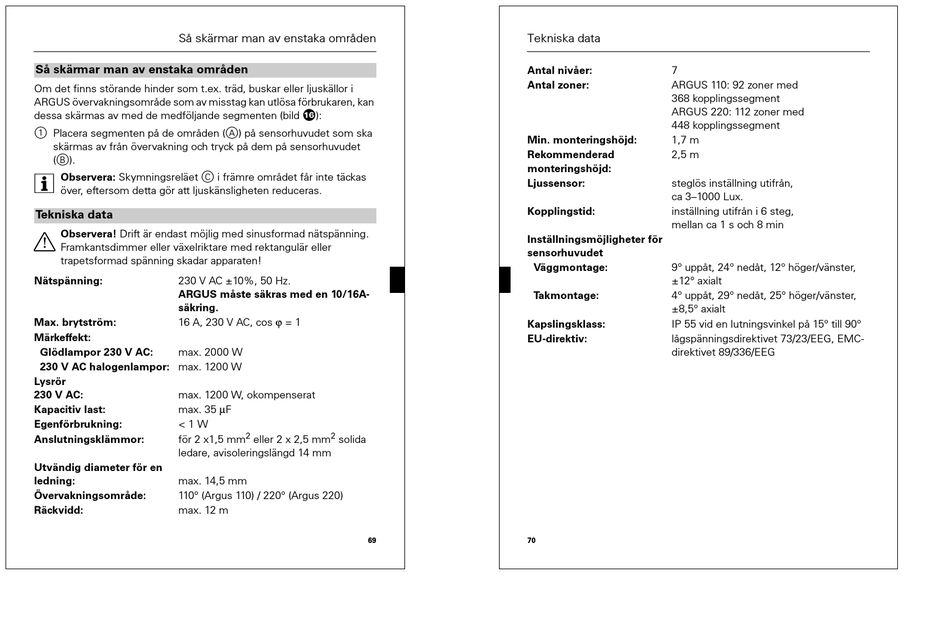

Tekniska data
½
Observera! Drift är endast möjlig med sinusformad nätspänning.
Framkantsdimmer eller växelriktare med rektangulär eller
trapetsformad spänning skadar apparaten!
Nätspänning:
230 V AC ±10%, 50 Hz.
ARGUS måste säkras med en 10/16A-
säkring.
16 A, 230 V AC, cos ϕ = 1
Max. brytström:
Märkeffekt:
Glödlampor 230 V AC:
max. 2000 W
230 V AC halogenlampor: max. 1200 W
Lysrör
230 V AC:
max. 1200 W, okompenserat
max. 35 µF
Kapacitiv last:
Egenförbrukning:
< 1 W
Anslutningsklämmor:
för 2 x1,5 mm
ledare, avisoleringslängd 14 mm
Utvändig diameter för en
ledning:
max. 14,5 mm
Övervakningsområde:
110° (Argus 110) / 220° (Argus 220)
Räckvidd:
max. 12 m
2
2
eller 2 x 2,5 mm
solida
69
Tekniska data
Antal nivåer:
7
Antal zoner:
ARGUS 110: 92 zoner med
368 kopplingssegment
ARGUS 220: 112 zoner med
448 kopplingssegment
Min. monteringshöjd:
1,7 m
Rekommenderad
2,5 m
monteringshöjd:
Ljussensor:
steglös inställning utifrån,
ca 3–1000 Lux.
Kopplingstid:
inställning utifrån i 6 steg,
mellan ca 1 s och 8 min
Inställningsmöjligheter för
sensorhuvudet
Väggmontage:
9° uppåt, 24° nedåt, 12° höger/vänster,
±12° axialt
Takmontage:
4° uppåt, 29° nedåt, 25° höger/vänster,
±8,5° axialt
Kapslingsklass:
IP 55 vid en lutningsvinkel på 15° till 90°
EU-direktiv:
lågspänningsdirektivet 73/23/EEG, EMC-
direktivet 89/336/EEG
70
