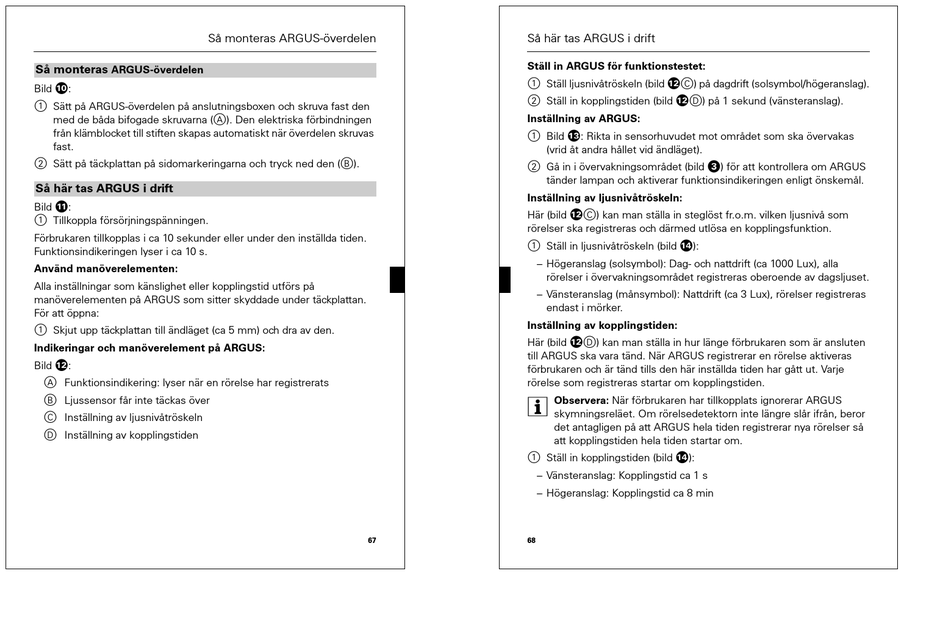

Så monteras ARGUS-överdelen
Så monteras
ARGUS-överdelen
Bild =:
1 Sätt på ARGUS-överdelen på anslutningsboxen och skruva fast den
med de båda bifogade skruvarna (A). Den elektriska förbindningen
från klämblocket till stiften skapas automatiskt när överdelen skruvas
fast.
2 Sätt på täckplattan på sidomarkeringarna och tryck ned den (B).
Så här tas ARGUS i drift
Bild ?:
1 Tillkoppla försörjningspänningen.
Förbrukaren tillkopplas i ca 10 sekunder eller under den inställda tiden.
Funktionsindikeringen lyser i ca 10 s.
Använd manöverelementen:
Alla inställningar som känslighet eller kopplingstid utförs på
manöverelementen på ARGUS som sitter skyddade under täckplattan.
För att öppna:
1 Skjut upp täckplattan till ändläget (ca 5 mm) och dra av den.
Indikeringar och manöverelement på ARGUS:
Bild >:
A Funktionsindikering: lyser när en rörelse har registrerats
B Ljussensor får inte täckas över
C Inställning av ljusnivåtröskeln
D Inställning av kopplingstiden
Så här tas ARGUS i drift
Ställ in ARGUS för funktionstestet:
1 Ställ ljusnivåtröskeln (bild >C) på dagdrift (solsymbol/högeranslag).
2 Ställ in kopplingstiden (bild >D) på 1 sekund (vänsteranslag).
Inställning av ARGUS:
1 Bild *: Rikta in sensorhuvudet mot området som ska övervakas
(vrid åt andra hållet vid ändläget).
2 Gå in i övervakningsområdet (bild §) för att kontrollera om ARGUS
tänder lampan och aktiverar funktionsindikeringen enligt önskemål.
Inställning av ljusnivåtröskeln:
Här (bild >C) kan man ställa in steglöst fr.o.m. vilken ljusnivå som
rörelser ska registreras och därmed utlösa en kopplingsfunktion.
1 Ställ in ljusnivåtröskeln (bild ;):
– Högeranslag (solsymbol): Dag- och nattdrift (ca 1000 Lux), alla
rörelser i övervakningsområdet registreras oberoende av dagsljuset.
– Vänsteranslag (månsymbol): Nattdrift (ca 3 Lux), rörelser registreras
endast i mörker.
Inställning av kopplingstiden:
Här (bild >D) kan man ställa in hur länge förbrukaren som är ansluten
till ARGUS ska vara tänd. När ARGUS registrerar en rörelse aktiveras
förbrukaren och är tänd tills den här inställda tiden har gått ut. Varje
rörelse som registreras startar om kopplingstiden.
|
1 Ställ in kopplingstiden (bild ;):
– Vänsteranslag: Kopplingstid ca 1 s
– Högeranslag: Kopplingstid ca 8 min
67 68
Observera: När förbrukaren har tillkopplats ignorerar ARGUS
skymningsreläet. Om rörelsedetektorn inte längre slår ifrån, beror
det antagligen på att ARGUS hela tiden registrerar nya rörelser så
att kopplingstiden hela tiden startar om.
