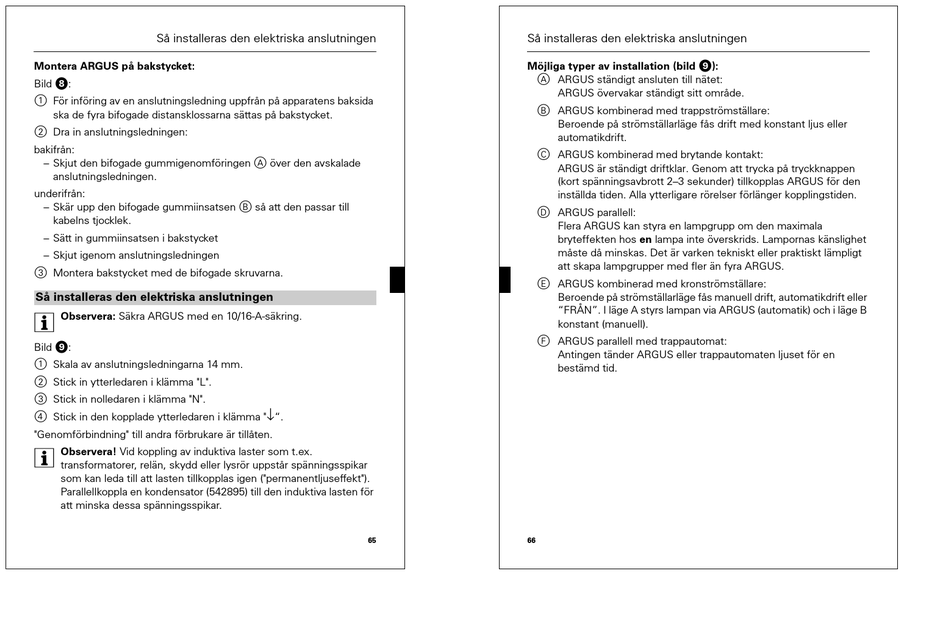

Så installeras den elektriska anslutningen
Montera ARGUS på bakstycket:
Bild (:
1 För införing av en anslutningsledning uppfrån på apparatens baksida
ska de fyra bifogade distansklossarna sättas på bakstycket.
2 Dra in anslutningsledningen:
bakifrån:
– Skjut den bifogade gummigenomföringen A över den avskalade
anslutningsledningen.
underifrån:
– Skär upp den bifogade gummiinsatsen B så att den passar till
kabelns tjocklek.
– Sätt in gummiinsatsen i bakstycket
– Skjut igenom anslutningsledningen
3 Montera bakstycket med de bifogade skruvarna.
Så installeras den elektriska anslutningen
| Observera: Säkra ARGUS med en 10/16-A-säkring.
Bild ):
1 Skala av anslutningsledningarna 14 mm.
2 Stick in ytterledaren i klämma "L".
3 Stick in nolledaren i klämma "N".
4 Stick in den kopplade ytterledaren i klämma "
"Genomförbindning" till andra förbrukare är tillåten.
| Observera! Vid koppling av induktiva laster som t.ex.
transformatorer, relän, skydd eller lysrör uppstår spänningsspikar
som kan leda till att lasten tillkopplas igen ("permanentljuseffekt").
Parallellkoppla en kondensator (542895) till den induktiva lasten för
att minska dessa spänningsspikar.
↓
".
65
Så installeras den elektriska anslutningen
Möjliga typer av installation (bild )):
A ARGUS ständigt ansluten till nätet:
ARGUS övervakar ständigt sitt område.
B ARGUS kombinerad med trappströmställare:
Beroende på strömställarläge fås drift med konstant ljus eller
automatikdrift.
C ARGUS kombinerad med brytande kontakt:
ARGUS är ständigt driftklar. Genom att trycka på tryckknappen
(kort spänningsavbrott 2–3 sekunder) tillkopplas ARGUS för den
inställda tiden. Alla ytterligare rörelser förlänger kopplingstiden.
D ARGUS parallell:
Flera ARGUS kan styra en lampgrupp om den maximala
bryteffekten hos en lampa inte överskrids. Lampornas känslighet
måste då minskas. Det är varken tekniskt eller praktiskt lämpligt
att skapa lampgrupper med fler än fyra ARGUS.
E ARGUS kombinerad med kronströmställare:
Beroende på strömställarläge fås manuell drift, automatikdrift eller
"FRÅN". I läge A styrs lampan via ARGUS (automatik) och i läge B
konstant (manuell).
F ARGUS parallell med trappautomat:
Antingen tänder ARGUS eller trappautomaten ljuset för en
bestämd tid.
