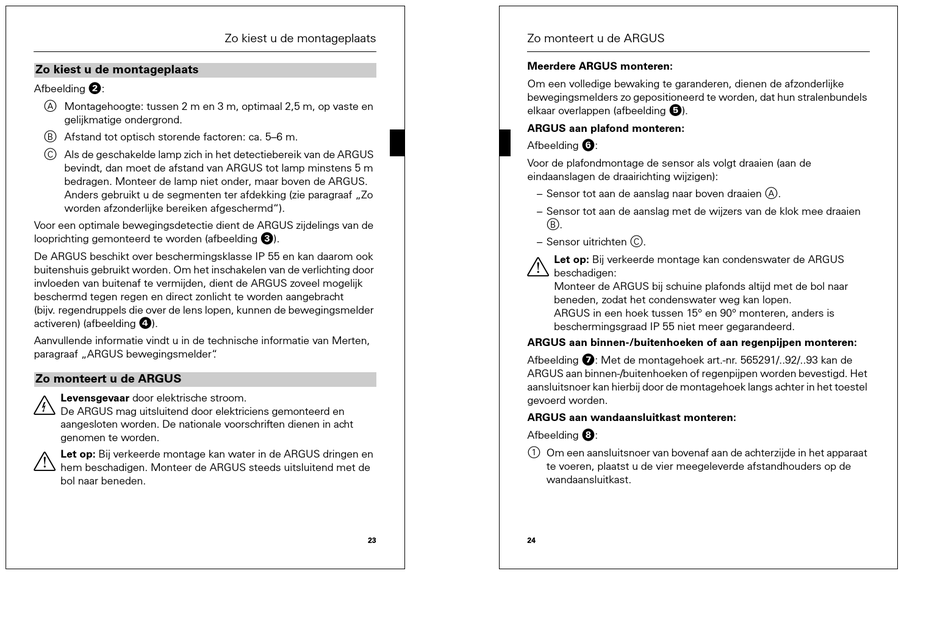

merten ARGUS 110 Basic Technischer Handbuch Seite 14

Zo kiest u de montageplaats
Afbeelding „:
A Montagehoogte: tussen 2 m en 3 m, optimaal 2,5 m, op vaste en
gelijkmatige ondergrond.
B Afstand tot optisch storende factoren: ca. 5–6 m.
C Als de geschakelde lamp zich in het detectiebereik van de ARGUS
bevindt, dan moet de afstand van ARGUS tot lamp minstens 5 m
bedragen. Monteer de lamp niet onder, maar boven de ARGUS.
Anders gebruikt u de segmenten ter afdekking (zie paragraaf „Zo
worden afzonderlijke bereiken afgeschermd").
Voor een optimale bewegingsdetectie dient de ARGUS zijdelings van de
looprichting gemonteerd te worden (afbeelding §).
De ARGUS beschikt over beschermingsklasse IP 55 en kan daarom ook
buitenshuis gebruikt worden. Om het inschakelen van de verlichting door
invloeden van buitenaf te vermijden, dient de ARGUS zoveel mogelijk
beschermd tegen regen en direct zonlicht te worden aangebracht
(bijv. regendruppels die over de lens lopen, kunnen de bewegingsmelder
activeren) (afbeelding $).
Aanvullende informatie vindt u in de technische informatie van Merten,
paragraaf „ARGUS bewegingsmelder" .
Zo monteert u de ARGUS
¼
Levensgevaar door elektrische stroom.
De ARGUS mag uitsluitend door elektriciens gemonteerd en
aangesloten worden. De nationale voorschriften dienen in acht
genomen te worden.
½
Let op: Bij verkeerde montage kan water in de ARGUS dringen en
hem beschadigen. Monteer de ARGUS steeds uitsluitend met de
bol naar beneden.
Zo kiest u de montageplaats
23
Zo monteert u de ARGUS
Meerdere ARGUS monteren:
Om een volledige bewaking te garanderen, dienen de afzonderlijke
bewegingsmelders zo gepositioneerd te worden, dat hun stralenbundels
elkaar overlappen (afbeelding %).
ARGUS aan plafond monteren:
Afbeelding &:
Voor de plafondmontage de sensor als volgt draaien (aan de
eindaanslagen de draairichting wijzigen):
– Sensor tot aan de aanslag naar boven draaien A.
– Sensor tot aan de aanslag met de wijzers van de klok mee draaien
B.
– Sensor uitrichten C.
½
Let op: Bij verkeerde montage kan condenswater de ARGUS
beschadigen:
Monteer de ARGUS bij schuine plafonds altijd met de bol naar
beneden, zodat het condenswater weg kan lopen.
ARGUS in een hoek tussen 15° en 90° monteren, anders is
beschermingsgraad IP 55 niet meer gegarandeerd.
ARGUS aan binnen-/buitenhoeken of aan regenpijpen monteren:
Afbeelding /: Met de montagehoek art.-nr. 565291/..92/..93 kan de
ARGUS aan binnen-/buitenhoeken of regenpijpen worden bevestigd. Het
aansluitsnoer kan hierbij door de montagehoek langs achter in het toestel
gevoerd worden.
ARGUS aan wandaansluitkast monteren:
Afbeelding (:
1 Om een aansluitsnoer van bovenaf aan de achterzijde in het apparaat
te voeren, plaatst u de vier meegeleverde afstandhouders op de
wandaansluitkast.
