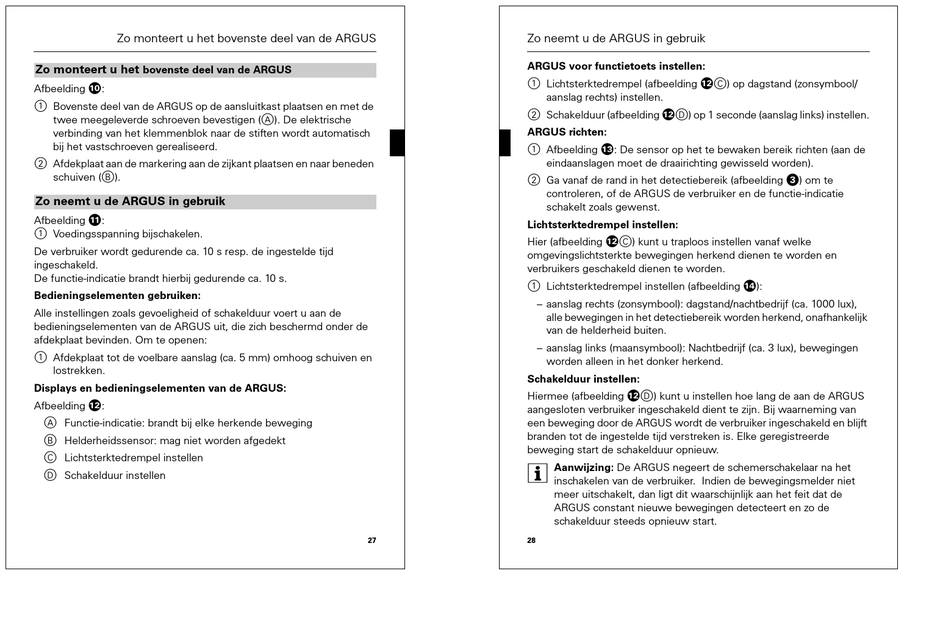

Zo monteert u het bovenste deel van de ARGUS
Zo monteert u het
bovenste deel van de ARGUS
Afbeelding =:
1 Bovenste deel van de ARGUS op de aansluitkast plaatsen en met de
twee meegeleverde schroeven bevestigen (A). De elektrische
verbinding van het klemmenblok naar de stiften wordt automatisch
bij het vastschroeven gerealiseerd.
2 Afdekplaat aan de markering aan de zijkant plaatsen en naar beneden
schuiven (B).
Zo neemt u de ARGUS in gebruik
Afbeelding ?:
1 Voedingsspanning bijschakelen.
De verbruiker wordt gedurende ca. 10 s resp. de ingestelde tijd
ingeschakeld.
De functie-indicatie brandt hierbij gedurende ca. 10 s.
Bedieningselementen gebruiken:
Alle instellingen zoals gevoeligheid of schakelduur voert u aan de
bedieningselementen van de ARGUS uit, die zich beschermd onder de
afdekplaat bevinden. Om te openen:
1 Afdekplaat tot de voelbare aanslag (ca. 5 mm) omhoog schuiven en
lostrekken.
Displays en bedieningselementen van de ARGUS:
Afbeelding >:
A Functie-indicatie: brandt bij elke herkende beweging
B Helderheidssensor: mag niet worden afgedekt
C Lichtsterktedrempel instellen
D Schakelduur instellen
Zo neemt u de ARGUS in gebruik
ARGUS voor functietoets instellen:
1 Lichtsterktedrempel (afbeelding >C) op dagstand (zonsymbool/
aanslag rechts) instellen.
2 Schakelduur (afbeelding >D) op 1 seconde (aanslag links) instellen.
ARGUS richten:
1 Afbeelding *: De sensor op het te bewaken bereik richten (aan de
eindaanslagen moet de draairichting gewisseld worden).
2 Ga vanaf de rand in het detectiebereik (afbeelding §) om te
controleren, of de ARGUS de verbruiker en de functie-indicatie
schakelt zoals gewenst.
Lichtsterktedrempel instellen:
Hier (afbeelding >C) kunt u traploos instellen vanaf welke
omgevingslichtsterkte bewegingen herkend dienen te worden en
verbruikers geschakeld dienen te worden.
1 Lichtsterktedrempel instellen (afbeelding ;):
– aanslag rechts (zonsymbool): dagstand/nachtbedrijf (ca. 1000 lux),
alle bewegingen in het detectiebereik worden herkend, onafhankelijk
van de helderheid buiten.
– aanslag links (maansymbool): Nachtbedrijf (ca. 3 lux), bewegingen
worden alleen in het donker herkend.
Schakelduur instellen:
Hiermee (afbeelding >D) kunt u instellen hoe lang de aan de ARGUS
aangesloten verbruiker ingeschakeld dient te zijn. Bij waarneming van
een beweging door de ARGUS wordt de verbruiker ingeschakeld en blijft
branden tot de ingestelde tijd verstreken is. Elke geregistreerde
beweging start de schakelduur opnieuw.
|
27 28
Aanwijzing: De ARGUS negeert de schemerschakelaar na het
inschakelen van de verbruiker. Indien de bewegingsmelder niet
meer uitschakelt, dan ligt dit waarschijnlijk aan het feit dat de
ARGUS constant nieuwe bewegingen detecteert en zo de
schakelduur steeds opnieuw start.
