merten 663991 Gebrauchsanleitung

D
KNX Helligkeits- und Temperatursensor
Gebrauchsanleitung
Art.-Nr. 663991
Zu Ihrer Sicherheit
¼
GEFAHR
Lebensgefahr durch elektrischen Strom.
Alle Tätigkeiten am Gerät dürfen nur durch Elek-
trofachkräfte erfolgen. Beachten Sie die länder-
spezifischen Vorschriften sowie die gültigen KNX-
Richtlinien!
Sensor kennen lernen

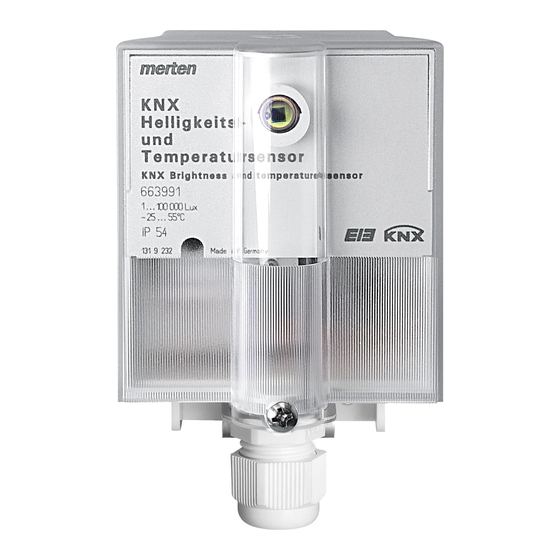

Der KNX Helligkeits und Temperatursensor (im Folgen-
den Sensor genannt) ist für die Helligkeits- und Tempe-
raturmessung in der Gebäudesystemtechnik KNX
geeignet. Die gemessenen Werte werden auf den Bus
gesendet.
Messbereich für die Helligkeitsmessung:
1 bis 100.000 Lux (± 20% bzw. ± 5Lux)
Messbereich für die Temperaturmessung:
-25 °C bis +55 °C (± 5% bzw. ± 1Grad)
|
Für die Helligkeits- und Temperaturmessung gel-
ten jeweils die größeren Toleranzen.
Anschlüsse, Anzeigen und
Bedienelemente
A
B
A Programmier-LED
B Programmiertaste
C Busanschlussklemme
¼
WARNUNG
Lebensgefahr durch elektrischen Strom.
Das Gerät kann beschädigt werden.
Der Sicherheitsabstand nach IEC 60664-1 muss
gewährleistet sein. Halten Sie zwischen den Ein-
zeladern der 230 V-Leitung und der KNX-Leitung
einen Abstand von mindestens 4 mm ein.
230 V
½
VORSICHT
Das Gerät kann beschädigt werden.
Feuchtigkeit und Schmutz kann in das Gehäuse
eindringen. Ein Gerätedefekt und Kurzschluss auf
der Busleitung sind die Folge. Das Gerät immer
senkrecht mit der Verschraubung nach unten
montieren.
1 Sensor befestigen.
2 Sensor ausrichten.
C
Sensor montieren
4 mm
KNX
6 mm
14 mm
25 mm
1
Sensor anschließen
1 Das Buskabel durch die Dichtung in den Klemm-
raum schieben.
|
Beim Anschluss auf die richtige Polarität achten.
2 KNX anschließen.
3 Busspannung zuschalten.
Die LED blinkt.
Sensor in Betrieb nehmen
1 Programmiertaste drücken.
Die Programmier-LED leuchtet.
2 Physikalische Adresse und Applikation aus der ETS
in das Gerät laden.
Die Programmier-LED erlischt.
Die Applikation wurde erfolgreich geladen, das Gerät ist
betriebsbereit.
|
Bei einem betriebsfähigen Gerät erlischt das Blin-
ken der LED ca. 10 Sekunden nach Anlegen der
Busspannung oder Laden der Applikation. An-
dernfalls wurde kein gültiges Applikationspro-
gramm geladen.
Montage und Pflege der Abdeckhaube
Montage der Abdeckhaube:
1 Die Abdeckhaube sorgfältig auf das montierte Ge-
rät setzen.
2 Die Abdeckhaube festschrauben.
Pflege der Abdeckhaube:
Reinigen Sie die Abdeckhaub in regelmäßigen Abstän-
den, damit die Messwerte bei der Helligkeitsmessung
durch Schmutz nicht verfälscht werden.
|
Verwenden Sie zum Reinigen ein feuchtes Tuch.
Technische Daten
KNX: DC 24 V
Messbereiche
Temperatur: -25°C bis +55°C
(± 5% bzw. ± 1 Grad)
Helligkeit: 1 bis 100.000 Lux
(± 20% bzw. ± 5 Lux)
Leistungsaufnahme: < 150 mW
Schutzart im Einbau: IP 54 bei senkrechter Montage
mit aufgesetzter Abdeckhaube
