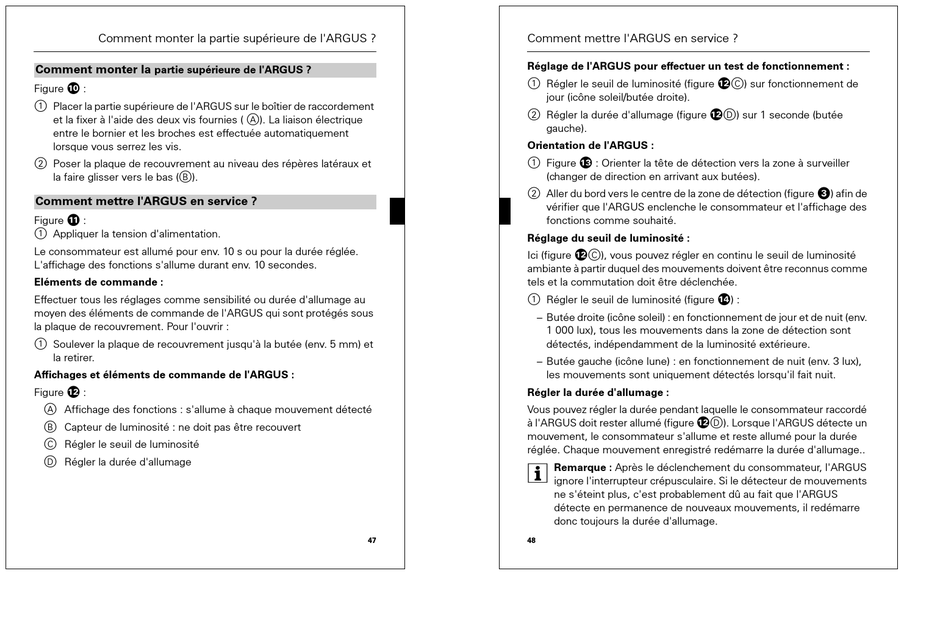

Comment monter la partie supérieure de l'ARGUS ?
Comment monter la
partie supérieure de l'ARGUS ?
Figure = :
1 Placer la partie supérieure de l'ARGUS sur le boîtier de raccordement
et la fixer à l'aide des deux vis fournies ( A). La liaison électrique
entre le bornier et les broches est effectuée automatiquement
lorsque vous serrez les vis.
2 Poser la plaque de recouvrement au niveau des répères latéraux et
la faire glisser vers le bas (B).
Comment mettre l'ARGUS en service ?
Figure ? :
1 Appliquer la tension d'alimentation.
Le consommateur est allumé pour env. 10 s ou pour la durée réglée.
L'affichage des fonctions s'allume durant env. 10 secondes.
Eléments de commande :
Effectuer tous les réglages comme sensibilité ou durée d'allumage au
moyen des éléments de commande de l'ARGUS qui sont protégés sous
la plaque de recouvrement. Pour l'ouvrir :
1 Soulever la plaque de recouvrement jusqu'à la butée (env. 5 mm) et
la retirer.
Affichages et éléments de commande de l'ARGUS :
Figure > :
A Affichage des fonctions : s'allume à chaque mouvement détecté
B Capteur de luminosité : ne doit pas être recouvert
C Régler le seuil de luminosité
D Régler la durée d'allumage
Comment mettre l'ARGUS en service ?
Réglage de l'ARGUS pour effectuer un test de fonctionnement :
1 Régler le seuil de luminosité (figure >C) sur fonctionnement de
jour (icône soleil/butée droite).
2 Régler la durée d'allumage (figure >D) sur 1 seconde (butée
gauche).
Orientation de l'ARGUS :
1 Figure * : Orienter la tête de détection vers la zone à surveiller
(changer de direction en arrivant aux butées).
2 Aller du bord vers le centre de la zone de détection (figure §) afin de
vérifier que l'ARGUS enclenche le consommateur et l'affichage des
fonctions comme souhaité.
Réglage du seuil de luminosité :
Ici (figure >C), vous pouvez régler en continu le seuil de luminosité
ambiante à partir duquel des mouvements doivent être reconnus comme
tels et la commutation doit être déclenchée.
1 Régler le seuil de luminosité (figure ;) :
– Butée droite (icône soleil) : en fonctionnement de jour et de nuit (env.
1 000 lux), tous les mouvements dans la zone de détection sont
détectés, indépendamment de la luminosité extérieure.
– Butée gauche (icône lune) : en fonctionnement de nuit (env. 3 lux),
les mouvements sont uniquement détectés lorsqu'il fait nuit.
Régler la durée d'allumage :
Vous pouvez régler la durée pendant laquelle le consommateur raccordé
à l'ARGUS doit rester allumé (figure >D). Lorsque l'ARGUS détecte un
mouvement, le consommateur s'allume et reste allumé pour la durée
réglée. Chaque mouvement enregistré redémarre la durée d'allumage..
|
47 48
Remarque : Après le déclenchement du consommateur, l'ARGUS
ignore l'interrupteur crépusculaire. Si le détecteur de mouvements
ne s'éteint plus, c'est probablement dû au fait que l'ARGUS
détecte en permanence de nouveaux mouvements, il redémarre
donc toujours la durée d'allumage.
