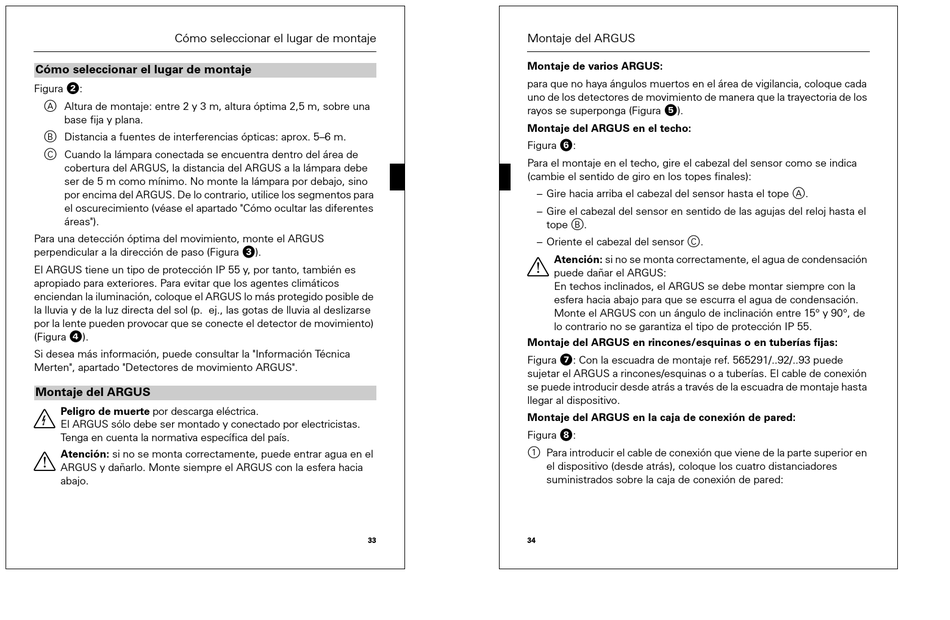

Cómo seleccionar el lugar de montaje
Cómo seleccionar el lugar de montaje
Figura „:
A Altura de montaje: entre 2 y 3 m, altura óptima 2,5 m, sobre una
base fija y plana.
B Distancia a fuentes de interferencias ópticas: aprox. 5–6 m.
C Cuando la lámpara conectada se encuentra dentro del área de
cobertura del ARGUS, la distancia del ARGUS a la lámpara debe
ser de 5 m como mínimo. No monte la lámpara por debajo, sino
por encima del ARGUS. De lo contrario, utilice los segmentos para
el oscurecimiento (véase el apartado "Cómo ocultar las diferentes
áreas").
Para una detección óptima del movimiento, monte el ARGUS
perpendicular a la dirección de paso (Figura §).
El ARGUS tiene un tipo de protección IP 55 y, por tanto, también es
apropiado para exteriores. Para evitar que los agentes climáticos
enciendan la iluminación, coloque el ARGUS lo más protegido posible de
la lluvia y de la luz directa del sol (p. ej., las gotas de lluvia al deslizarse
por la lente pueden provocar que se conecte el detector de movimiento)
(Figura $).
Si desea más información, puede consultar la "Información Técnica
Merten", apartado "Detectores de movimiento ARGUS".
Montaje del ARGUS
¼
Peligro de muerte por descarga eléctrica.
El ARGUS sólo debe ser montado y conectado por electricistas.
Tenga en cuenta la normativa específica del país.
½
Atención: si no se monta correctamente, puede entrar agua en el
ARGUS y dañarlo. Monte siempre el ARGUS con la esfera hacia
abajo.
Montaje del ARGUS
Montaje de varios ARGUS:
para que no haya ángulos muertos en el área de vigilancia, coloque cada
uno de los detectores de movimiento de manera que la trayectoria de los
rayos se superponga (Figura %).
Montaje del ARGUS en el techo:
Figura &:
Para el montaje en el techo, gire el cabezal del sensor como se indica
(cambie el sentido de giro en los topes finales):
– Gire hacia arriba el cabezal del sensor hasta el tope A.
– Gire el cabezal del sensor en sentido de las agujas del reloj hasta el
tope B.
– Oriente el cabezal del sensor C.
½
Montaje del ARGUS en rincones/esquinas o en tuberías fijas:
Figura /: Con la escuadra de montaje ref. 565291/..92/..93 puede
sujetar el ARGUS a rincones/esquinas o a tuberías. El cable de conexión
se puede introducir desde atrás a través de la escuadra de montaje hasta
llegar al dispositivo.
Montaje del ARGUS en la caja de conexión de pared:
Figura (:
1 Para introducir el cable de conexión que viene de la parte superior en
el dispositivo (desde atrás), coloque los cuatro distanciadores
suministrados sobre la caja de conexión de pared:
33 34
Atención: si no se monta correctamente, el agua de condensación
puede dañar el ARGUS:
En techos inclinados, el ARGUS se debe montar siempre con la
esfera hacia abajo para que se escurra el agua de condensación.
Monte el ARGUS con un ángulo de inclinación entre 15° y 90°, de
lo contrario no se garantiza el tipo de protección IP 55.
