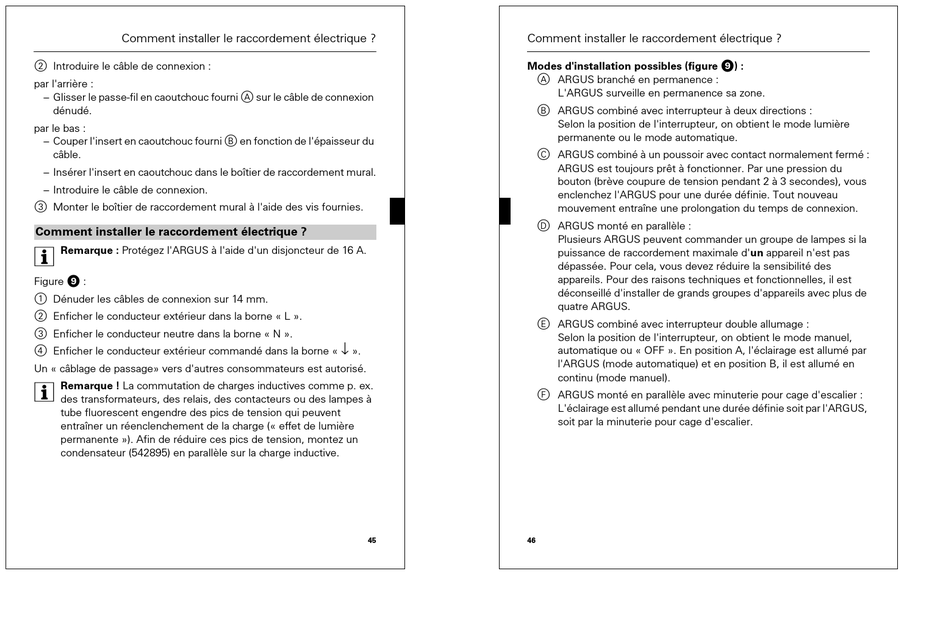

Comment installer le raccordement électrique ?
2 Introduire le câble de connexion :
par l'arrière :
– Glisser le passe-fil en caoutchouc fourni A sur le câble de connexion
dénudé.
par le bas :
– Couper l'insert en caoutchouc fourni B en fonction de l'épaisseur du
câble.
– Insérer l'insert en caoutchouc dans le boîtier de raccordement mural.
– Introduire le câble de connexion.
3 Monter le boîtier de raccordement mural à l'aide des vis fournies.
Comment installer le raccordement électrique ?
Remarque : Protégez l'ARGUS à l'aide d'un disjoncteur de 16 A.
|
Figure ) :
1 Dénuder les câbles de connexion sur 14 mm.
2 Enficher le conducteur extérieur dans la borne « L ».
3 Enficher le conducteur neutre dans la borne « N ».
4 Enficher le conducteur extérieur commandé dans la borne «
Un « câblage de passage» vers d'autres consommateurs est autorisé.
| Remarque ! La commutation de charges inductives comme p. ex.
des transformateurs, des relais, des contacteurs ou des lampes à
tube fluorescent engendre des pics de tension qui peuvent
entraîner un réenclenchement de la charge (« effet de lumière
permanente »). Afin de réduire ces pics de tension, montez un
condensateur (542895) en parallèle sur la charge inductive.
↓
».
45
Comment installer le raccordement électrique ?
Modes d'installation possibles (figure )) :
A ARGUS branché en permanence :
L'ARGUS surveille en permanence sa zone.
B ARGUS combiné avec interrupteur à deux directions :
Selon la position de l'interrupteur, on obtient le mode lumière
permanente ou le mode automatique.
C ARGUS combiné à un poussoir avec contact normalement fermé :
ARGUS est toujours prêt à fonctionner. Par une pression du
bouton (brève coupure de tension pendant 2 à 3 secondes), vous
enclenchez l'ARGUS pour une durée définie. Tout nouveau
mouvement entraîne une prolongation du temps de connexion.
D ARGUS monté en parallèle :
Plusieurs ARGUS peuvent commander un groupe de lampes si la
puissance de raccordement maximale d'un appareil n'est pas
dépassée. Pour cela, vous devez réduire la sensibilité des
appareils. Pour des raisons techniques et fonctionnelles, il est
déconseillé d'installer de grands groupes d'appareils avec plus de
quatre ARGUS.
E ARGUS combiné avec interrupteur double allumage :
Selon la position de l'interrupteur, on obtient le mode manuel,
automatique ou « OFF ». En position A, l'éclairage est allumé par
l'ARGUS (mode automatique) et en position B, il est allumé en
continu (mode manuel).
F ARGUS monté en parallèle avec minuterie pour cage d'escalier :
L'éclairage est allumé pendant une durée définie soit par l'ARGUS,
soit par la minuterie pour cage d'escalier.
46
