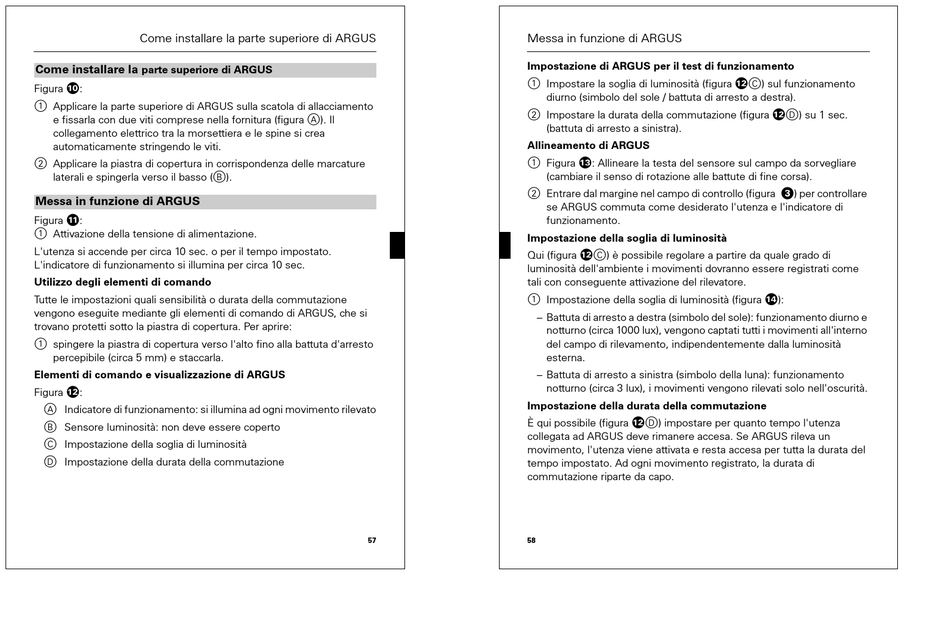

merten ARGUS 110 Basic Technischer Handbuch Seite 31

Come installare la parte superiore di ARGUS
Come installare la
parte superiore di ARGUS
Figura =:
1 Applicare la parte superiore di ARGUS sulla scatola di allacciamento
e fissarla con due viti comprese nella fornitura (figura A). Il
collegamento elettrico tra la morsettiera e le spine si crea
automaticamente stringendo le viti.
2 Applicare la piastra di copertura in corrispondenza delle marcature
laterali e spingerla verso il basso (B).
Messa in funzione di ARGUS
Figura ?:
1 Attivazione della tensione di alimentazione.
L'utenza si accende per circa 10 sec. o per il tempo impostato.
L'indicatore di funzionamento si illumina per circa 10 sec.
Utilizzo degli elementi di comando
Tutte le impostazioni quali sensibilità o durata della commutazione
vengono eseguite mediante gli elementi di comando di ARGUS, che si
trovano protetti sotto la piastra di copertura. Per aprire:
1 spingere la piastra di copertura verso l'alto fino alla battuta d'arresto
percepibile (circa 5 mm) e staccarla.
Elementi di comando e visualizzazione di ARGUS
Figura >:
A Indicatore di funzionamento: si illumina ad ogni movimento rilevato
B Sensore luminosità: non deve essere coperto
C Impostazione della soglia di luminosità
D Impostazione della durata della commutazione
Messa in funzione di ARGUS
Impostazione di ARGUS per il test di funzionamento
1 Impostare la soglia di luminosità (figura >C) sul funzionamento
diurno (simbolo del sole / battuta di arresto a destra).
2 Impostare la durata della commutazione (figura >D) su 1 sec.
(battuta di arresto a sinistra).
Allineamento di ARGUS
1 Figura *: Allineare la testa del sensore sul campo da sorvegliare
(cambiare il senso di rotazione alle battute di fine corsa).
2 Entrare dal margine nel campo di controllo (figura §) per controllare
se ARGUS commuta come desiderato l'utenza e l'indicatore di
funzionamento.
Impostazione della soglia di luminosità
Qui (figura >C) è possibile regolare a partire da quale grado di
luminosità dell'ambiente i movimenti dovranno essere registrati come
tali con conseguente attivazione del rilevatore.
1 Impostazione della soglia di luminosità (figura ;):
– Battuta di arresto a destra (simbolo del sole): funzionamento diurno e
notturno (circa 1000 lux), vengono captati tutti i movimenti all'interno
del campo di rilevamento, indipendentemente dalla luminosità
esterna.
– Battuta di arresto a sinistra (simbolo della luna): funzionamento
notturno (circa 3 lux), i movimenti vengono rilevati solo nell'oscurità.
Impostazione della durata della commutazione
È qui possibile (figura >D) impostare per quanto tempo l'utenza
collegata ad ARGUS deve rimanere accesa. Se ARGUS rileva un
movimento, l'utenza viene attivata e resta accesa per tutta la durata del
tempo impostato. Ad ogni movimento registrato, la durata di
commutazione riparte da capo.
