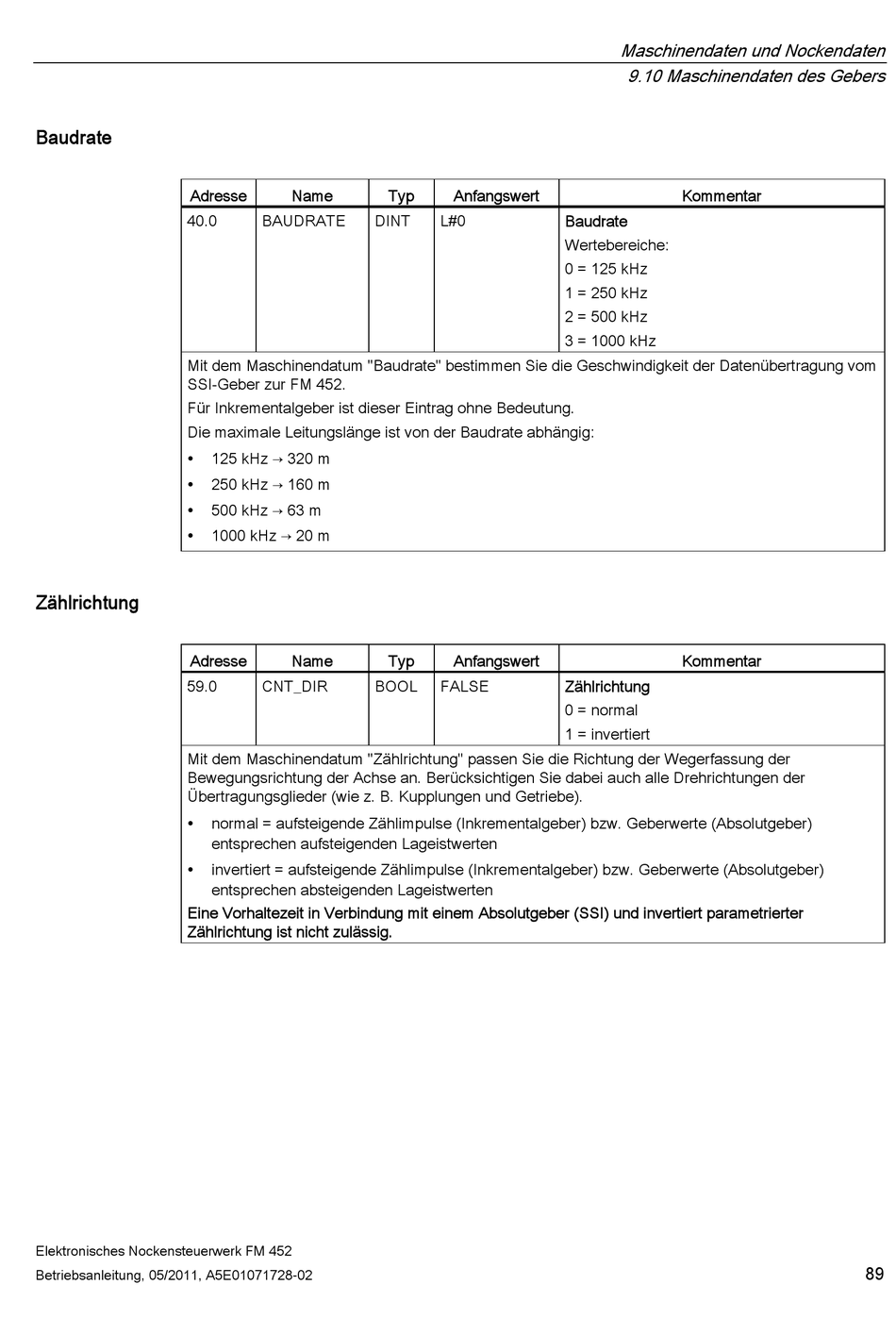

Baudrate
Adresse
40.0
Mit dem Maschinendatum "Baudrate" bestimmen Sie die Geschwindigkeit der Datenübertragung vom
SSI-Geber zur FM 452.
Für Inkrementalgeber ist dieser Eintrag ohne Bedeutung.
Die maximale Leitungslänge ist von der Baudrate abhängig:




Zählrichtung
Adresse
59.0
Mit dem Maschinendatum "Zählrichtung" passen Sie die Richtung der Wegerfassung der
Bewegungsrichtung der Achse an. Berücksichtigen Sie dabei auch alle Drehrichtungen der
Übertragungsglieder (wie z. B. Kupplungen und Getriebe).


Eine Vorhaltezeit in Verbindung mit einem Absolutgeber (SSI) und invertiert parametrierter
Zählrichtung ist nicht zulässig.
Elektronisches Nockensteuerwerk FM 452
Betriebsanleitung, 05/2011, A5E01071728-02
Name
BAUDRATE DINT
125 kHz → 320 m
250 kHz → 160 m
500 kHz → 63 m
1000 kHz → 20 m
Name
CNT_DIR BOOL
normal = aufsteigende Zählimpulse (Inkrementalgeber) bzw. Geberwerte (Absolutgeber)
entsprechen aufsteigenden Lageistwerten
invertiert = aufsteigende Zählimpulse (Inkrementalgeber) bzw. Geberwerte (Absolutgeber)
entsprechen absteigenden Lageistwerten
Typ Anfangswert
L#0
Typ Anfangswert
FALSE
Maschinendaten und Nockendaten
9.10 Maschinendaten des Gebers
Kommentar
Baudrate
Wertebereiche:
0 = 125 kHz
1 = 250 kHz
2 = 500 kHz
3 = 1000 kHz
Kommentar
Zählrichtung
0 = normal
1 = invertiert
89
