10.7 "Längenmessung" und "Kantenerfassung" ausführen
10.7 "Längenmessung" und "Kantenerfassung" ausführen
Definition
Mit den Einstellungen "Längenmessung" und "Kantenerfassung" können Sie die Länge eines
Werkstücks ermitteln.
Die Längenmessung und Kantenerfassung sind und bleiben so lange aktiv, bis Sie sie
wieder ausschalten oder die jeweils andere Messmethode wählen. Falls Sie beide
Messmethoden gleichzeitig wählen, wird FC CAM_CTRL die Längenmessung einschalten.
Voraussetzung
Am Eingang I1 muss ein prellfreier Schalter angeschlossen sein.
Ablauf der Einstellungen
Je nach der Art der Messung aktualisiert die FM 452 die Daten auf der Baugruppe zu einem
unterschiedlichen Zeitpunkt. Jede Aktualisierung meldet die FM 452 in einem Parameter an
der Rückmeldeschnittstelle.

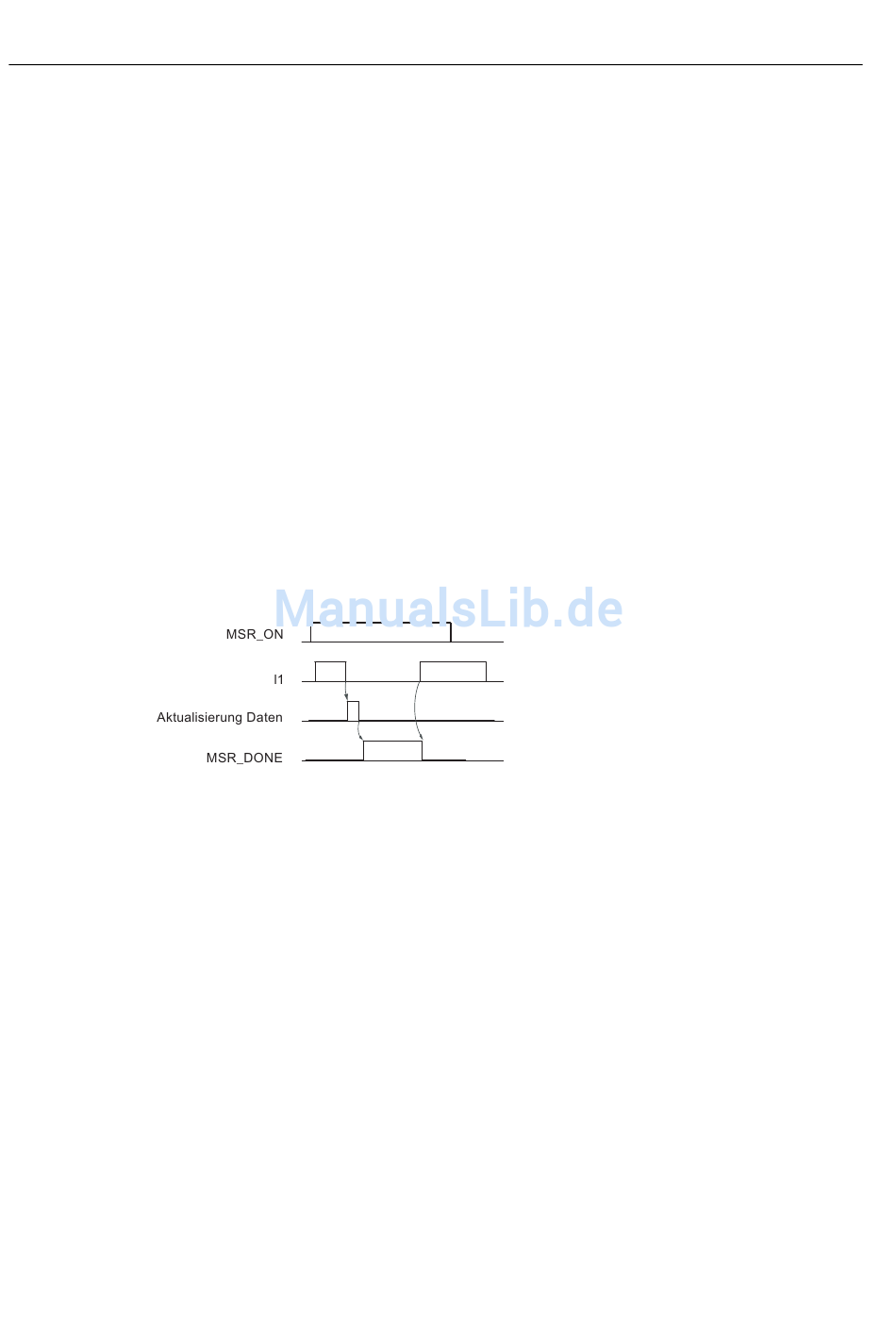

Ablauf der Längenmessung:
1. Setzen Sie den Funktionsschalter für "Längenmessung".
2. Die steigende Flanke des Eingangs I1 startet die Längenmessung.
3. Die fallende Flanke des Eingangs I1 beendet eine laufende Messung. Die FM 452
4. Mit dem gesetzten Parameter MSR_DONE meldet die FM 452 das Aktualisieren der
5. Der Start einer weiteren Messung mit der steigenden Flanke von I1 setzt den Parameter
Wenn während einer Längenmessung die Einstellung ausgeschaltet wird, dann aktualisiert
die FM 452 die Daten nicht. Der Parameter MSR_DONE bleibt zurückgesetzt.
118
aktualisiert die Daten Startwert, Endwert und Länge.
Daten. Der Parameter zeigt an, dass die Messung beendet ist. Die Messergebnisse
können ausgelesen werden.
MSR_DONE zurück.
Elektronisches Nockensteuerwerk FM 452
Betriebsanleitung, 05/2011, A5E01071728-02
