Grundlagen der Nockensteuerung

3.2 Spuren und Spurergebnis

3.2 Spuren und Spurergebnis
3.2.1

Normalspuren

Nockenspuren
Mit den 32 Spuren können Sie maximal 32 unterschiedliche Schaltvorgänge steuern. Die
Spuren können Sie mit Hilfe der Rückmeldesignale auswerten.
Den ersten 16 Spuren (Spur 0 bis 15) ist je ein Digitalausgang (Q0 bis Q15) der FM 452
zugeordnet, der z. B. ein angeschlossenes Schütz direkt steuern kann.
Spurergebnis
Sie haben maximal 128 Nocken zur Verfügung, die Sie beliebigen Spuren zuordnen können.
Jeder Spur können mehrere Nocken zugeordnet werden. Das Spurergebnis ist die logische
ODER-Verknüpfung aller Nockenwerte dieser Spur (siehe Kapitel "Schnittstellen des
Nockensteuerwerks (Seite 23)").

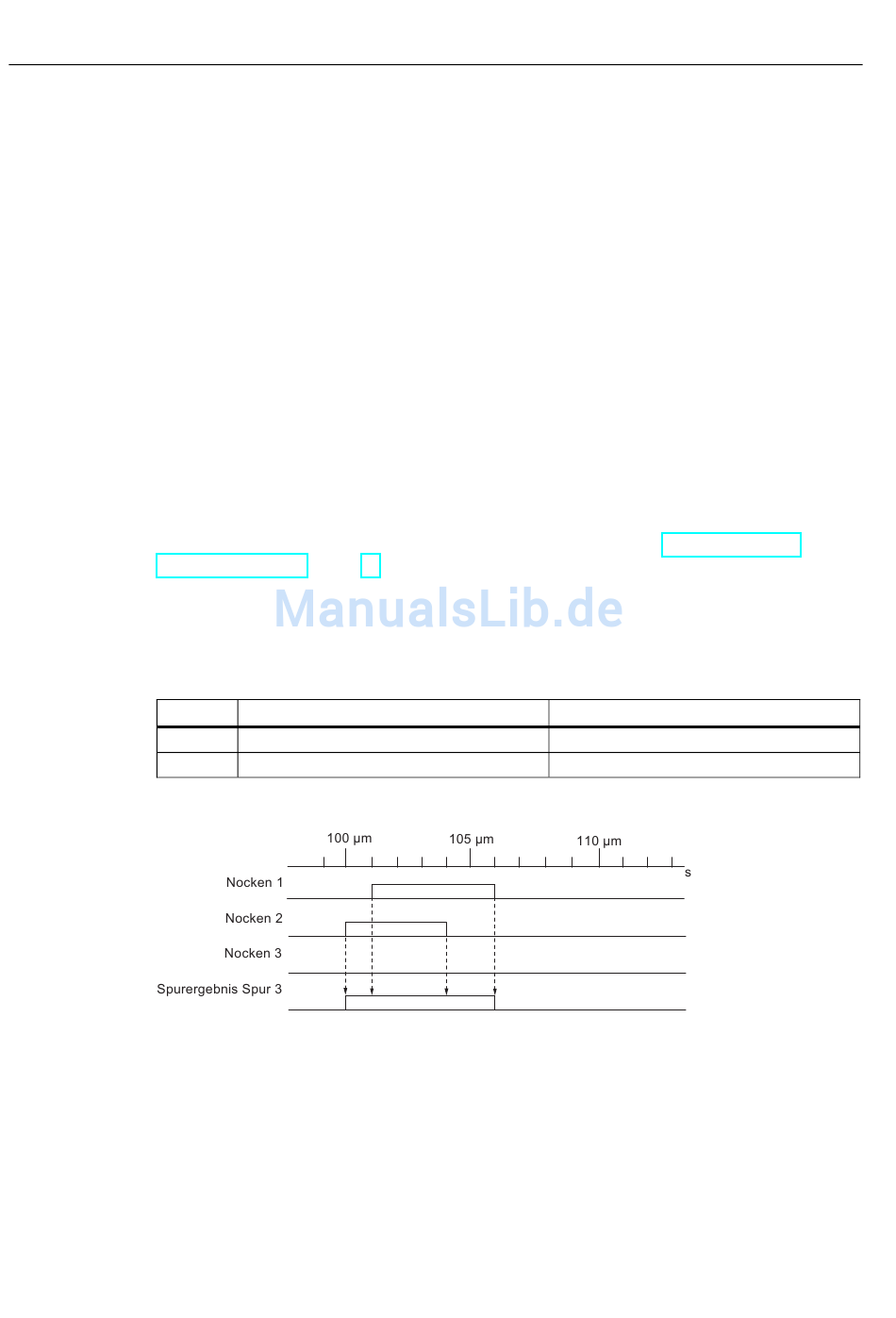

Beispiel für ein Spurergebnis
Sie legen bei der Parametrierung folgende Nocken für Spur 3 fest:
Nocken
1
2
Daraus ergibt sich folgendes Spurergebnis:
Bild 3-1
Spurfreigabe
Damit die Spurergebnisse der Spuren 0 bis 15 als Spursignal auf die Digitalausgänge Q0 bis
Q15 der FM 452 gelegt werden können, müssen Sie die verwendeten Spuren freischalten.
16
Nockenanfang
101 µm
100 µm
Ermitteln des Spurergebnisses
Nockenende
106 µm
104 µm
