3.5

Schnittstellen des Nockensteuerwerks

Übersicht
Die Grafik zeigt Ihnen in einer prinzipielle Darstellung die wesentlichen Schnittstellen, um
den Zusammenhang von Daten, Eingängen und Ausgängen zu verdeutlichen.

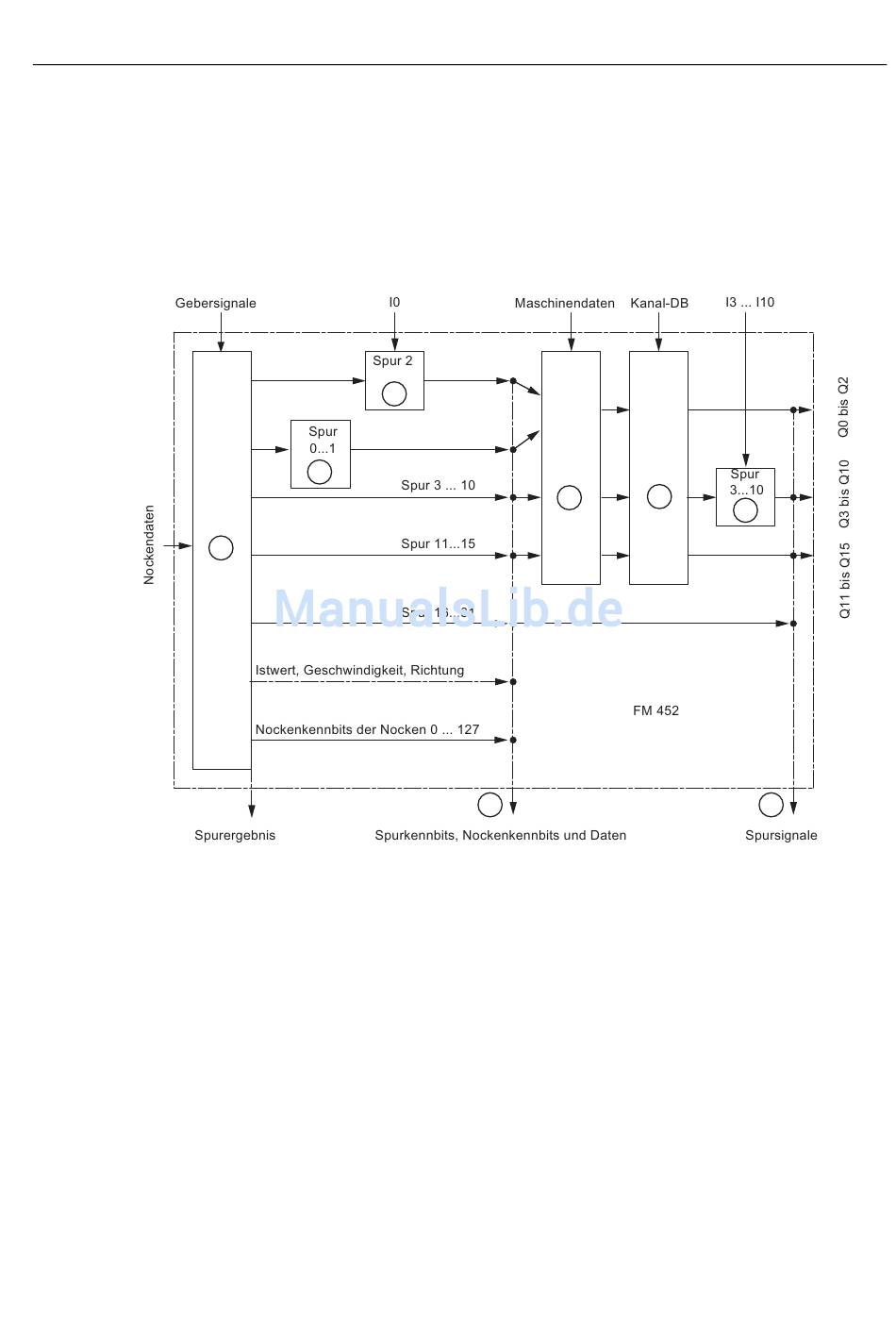

Bild 3-4 Schnittstellen der FM 452
Elektronisches Nockensteuerwerk FM 452
Betriebsanleitung, 05/2011, A5E01071728-02
2
1
3
7
Grundlagen der Nockensteuerung
3.5 Schnittstellen des Nockensteuerwerks
5
4
6
8
