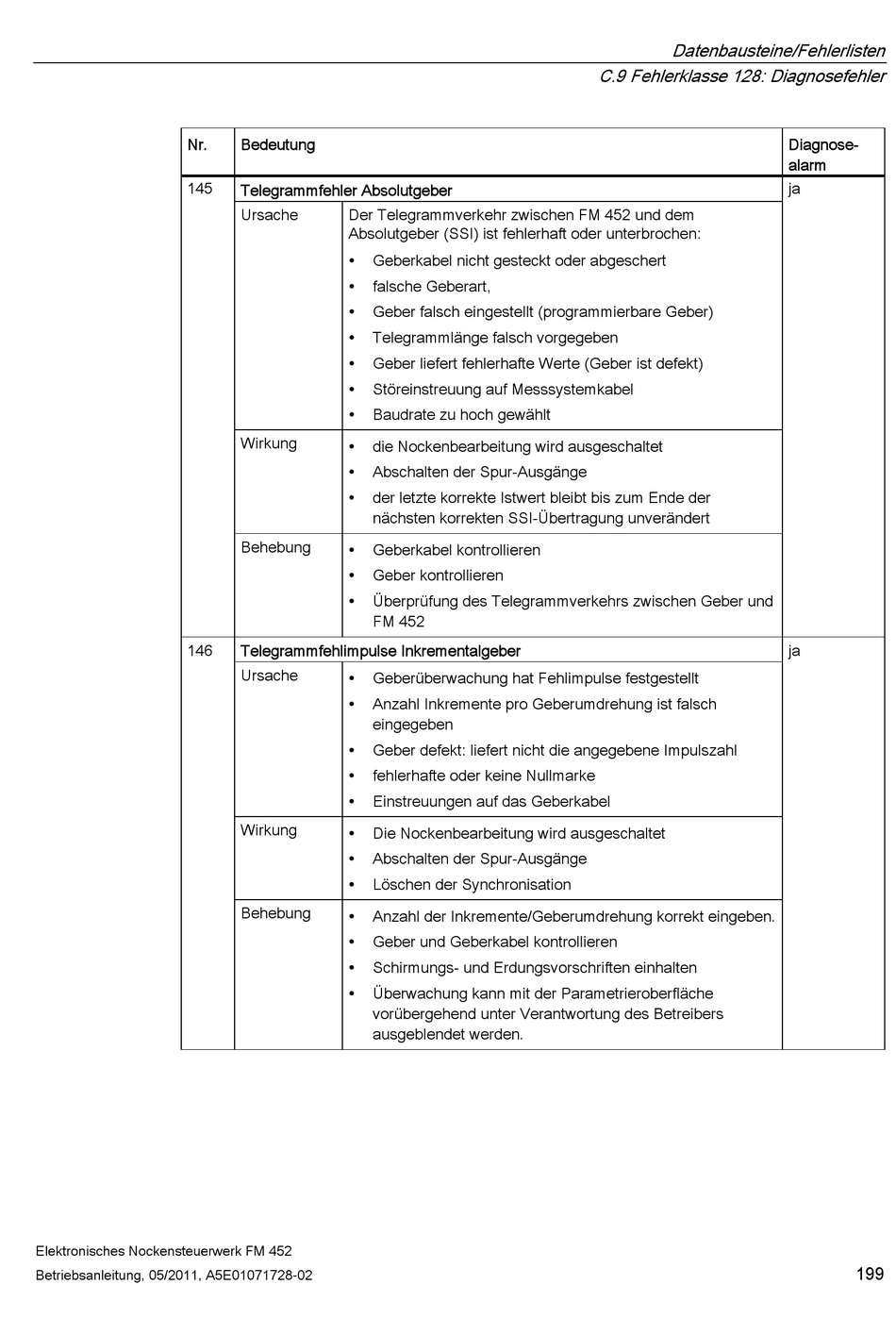

Nr.
145
146
Elektronisches Nockensteuerwerk FM 452
Betriebsanleitung, 05/2011, A5E01071728-02
Bedeutung
Telegrammfehler Absolutgeber
Ursache Der Telegrammverkehr zwischen FM 452 und dem
Absolutgeber (SSI) ist fehlerhaft oder unterbrochen:
Geberkabel nicht gesteckt oder abgeschert

falsche Geberart,

Geber falsch eingestellt (programmierbare Geber)

Telegrammlänge falsch vorgegeben

Geber liefert fehlerhafte Werte (Geber ist defekt)

Störeinstreuung auf Messsystemkabel

Baudrate zu hoch gewählt

Wirkung
die Nockenbearbeitung wird ausgeschaltet

Abschalten der Spur-Ausgänge

der letzte korrekte Istwert bleibt bis zum Ende der

nächsten korrekten SSI-Übertragung unverändert
Behebung
Geberkabel kontrollieren

Geber kontrollieren

Überprüfung des Telegrammverkehrs zwischen Geber und

FM 452
Telegrammfehlimpulse Inkrementalgeber
Ursache
Geberüberwachung hat Fehlimpulse festgestellt

Anzahl Inkremente pro Geberumdrehung ist falsch

eingegeben
Geber defekt: liefert nicht die angegebene Impulszahl

fehlerhafte oder keine Nullmarke

Einstreuungen auf das Geberkabel

Wirkung
Die Nockenbearbeitung wird ausgeschaltet

Abschalten der Spur-Ausgänge

Löschen der Synchronisation

Behebung
Anzahl der Inkremente/Geberumdrehung korrekt eingeben.

Geber und Geberkabel kontrollieren

Schirmungs- und Erdungsvorschriften einhalten

Überwachung kann mit der Parametrieroberfläche

vorübergehend unter Verantwortung des Betreibers
ausgeblendet werden.
Datenbausteine/Fehlerlisten
C.9 Fehlerklasse 128: Diagnosefehler
Diagnose-
alarm
ja
ja
199
