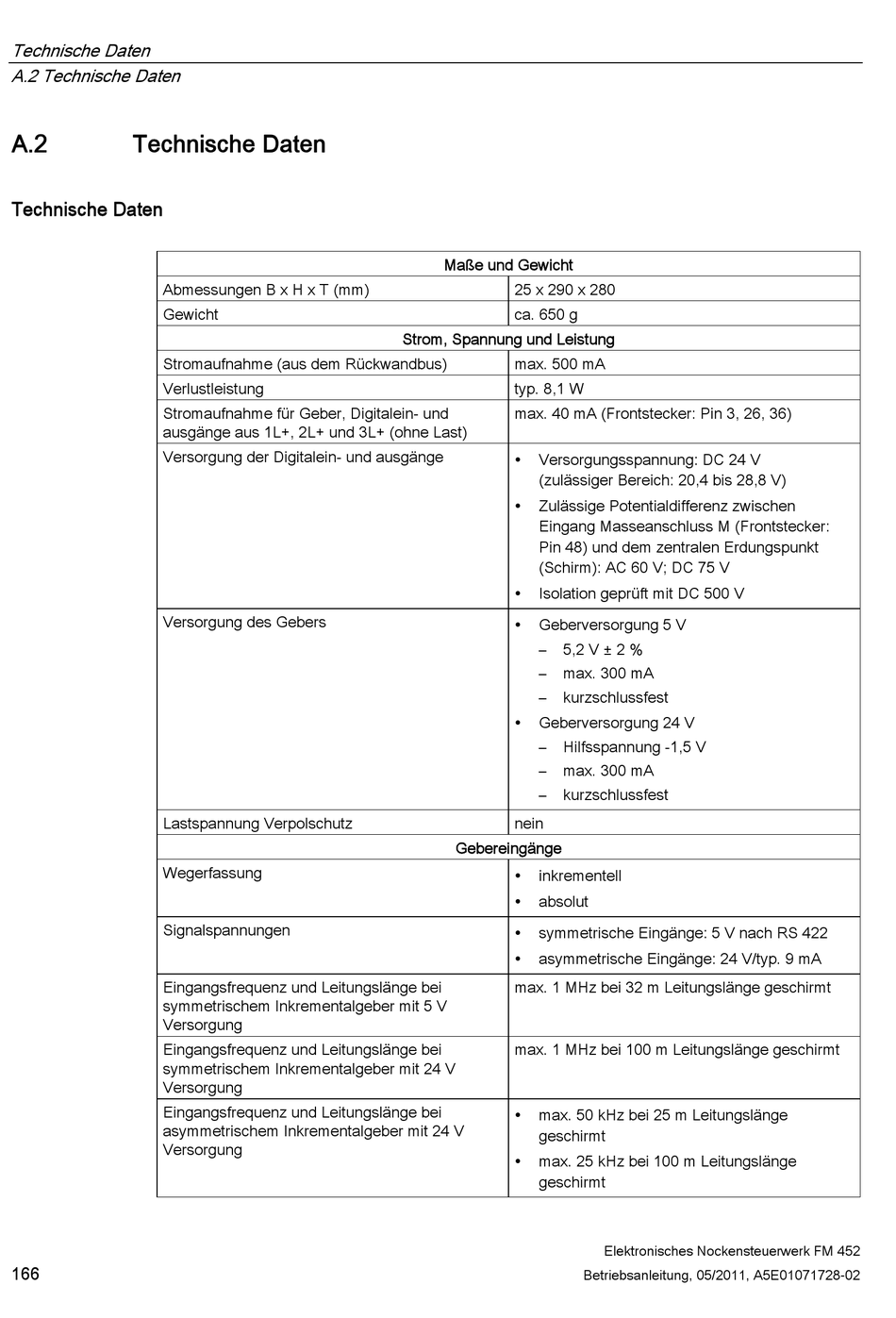

Technische Daten - Siemens SIMATIC S7-400 Betriebsanleitung

Technische Daten

A.2 Technische Daten
A.2 Technische Daten
Technische Daten
Abmessungen B x H x T (mm)
Gewicht
Stromaufnahme (aus dem Rückwandbus)
Verlustleistung
Stromaufnahme für Geber, Digitalein- und
ausgänge aus 1L+, 2L+ und 3L+ (ohne Last)
Versorgung der Digitalein- und ausgänge
Versorgung des Gebers
Lastspannung Verpolschutz
Wegerfassung
Signalspannungen
Eingangsfrequenz und Leitungslänge bei
symmetrischem Inkrementalgeber mit 5 V
Versorgung
Eingangsfrequenz und Leitungslänge bei
symmetrischem Inkrementalgeber mit 24 V
Versorgung
Eingangsfrequenz und Leitungslänge bei
asymmetrischem Inkrementalgeber mit 24 V
Versorgung
166
Maße und Gewicht
25 x 290 x 280
ca. 650 g
Strom, Spannung und Leistung
max. 500 mA
typ. 8,1 W
max. 40 mA (Frontstecker: Pin 3, 26, 36)
Versorgungsspannung: DC 24 V

(zulässiger Bereich: 20,4 bis 28,8 V)
Zulässige Potentialdifferenz zwischen

Eingang Masseanschluss M (Frontstecker:
Pin 48) und dem zentralen Erdungspunkt
(Schirm): AC 60 V; DC 75 V
Isolation geprüft mit DC 500 V

Geberversorgung 5 V

– 5,2 V ± 2 %
– max. 300 mA
– kurzschlussfest
Geberversorgung 24 V

– Hilfsspannung -1,5 V
– max. 300 mA
– kurzschlussfest
nein
Gebereingänge
inkrementell

absolut

symmetrische Eingänge: 5 V nach RS 422

asymmetrische Eingänge: 24 V/typ. 9 mA

max. 1 MHz bei 32 m Leitungslänge geschirmt
max. 1 MHz bei 100 m Leitungslänge geschirmt
max. 50 kHz bei 25 m Leitungslänge

geschirmt
max. 25 kHz bei 100 m Leitungslänge

geschirmt
Elektronisches Nockensteuerwerk FM 452
Betriebsanleitung, 05/2011, A5E01071728-02
