Richtungswechsel auf einem Nocken mit Hysterese

In der folgenden Tabelle ist beispielhaft das Verhalten bei einem Richtungswechsel auf
einem Nocken zeigt. Sie müssen dabei das Verhalten eines Wegnockens und das eines
Zeitnockens unterscheiden. Die Wirkrichtung der Nocken ist positiv.

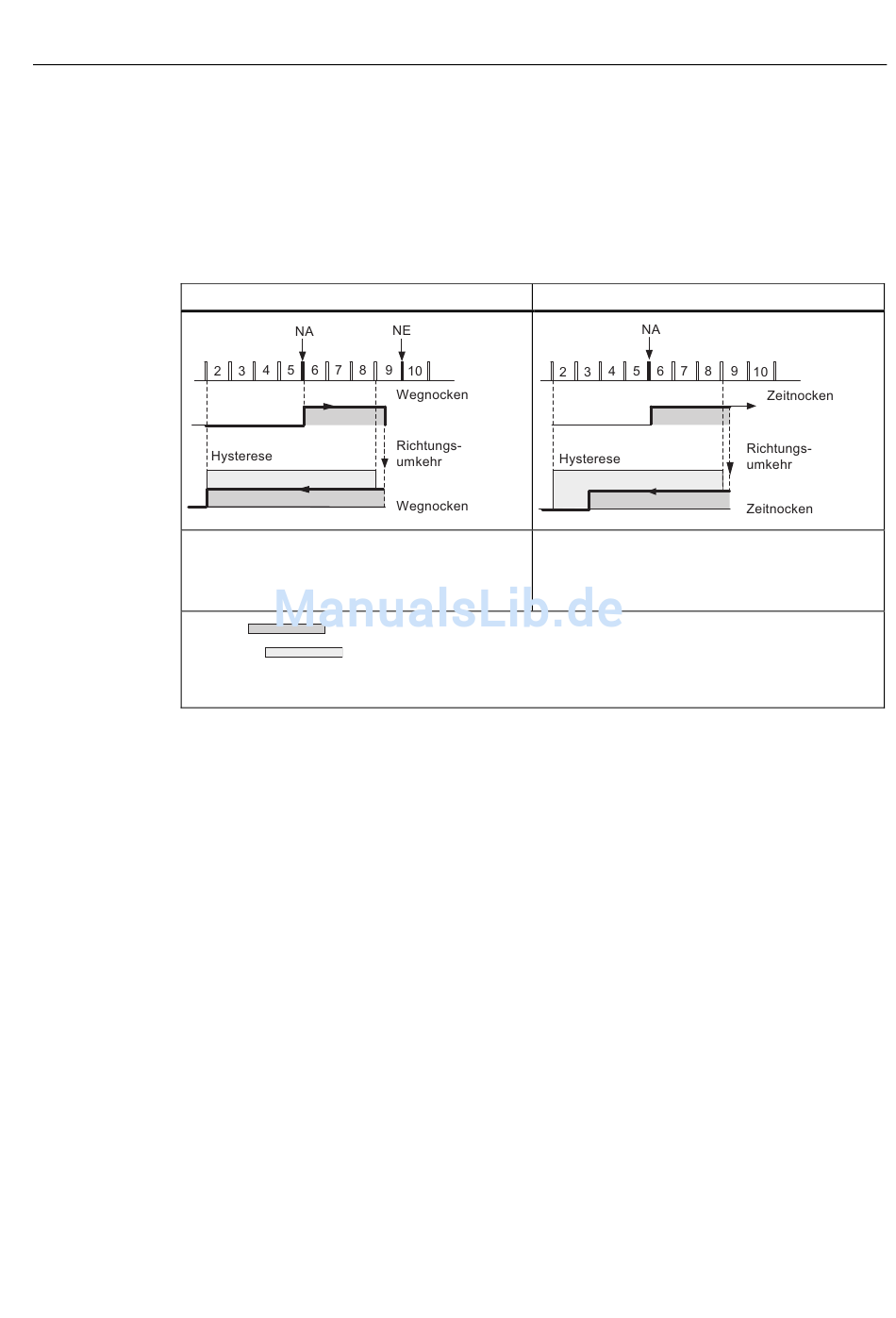

Tabelle 3- 2 Richtungswechsel auf einem Nocken
Die Hysterese wird nach Erkennen des
Richtungswechsel aktiv. Der Nocken wird
ausgeschaltet, sobald die Hysterese verlassen
wird.
Nocken:
Hysterese:
NA = Nockenanfang
NE = Nockenende
Elektronisches Nockensteuerwerk FM 452
Betriebsanleitung, 05/2011, A5E01071728-02
Wegnocken
Grundlagen der Nockensteuerung
Zeitnocken
Der Nocken bleibt immer für die Dauer der
parametrierten Einschaltzeit eingeschaltet.
3.3 Hysterese
