Diagnose

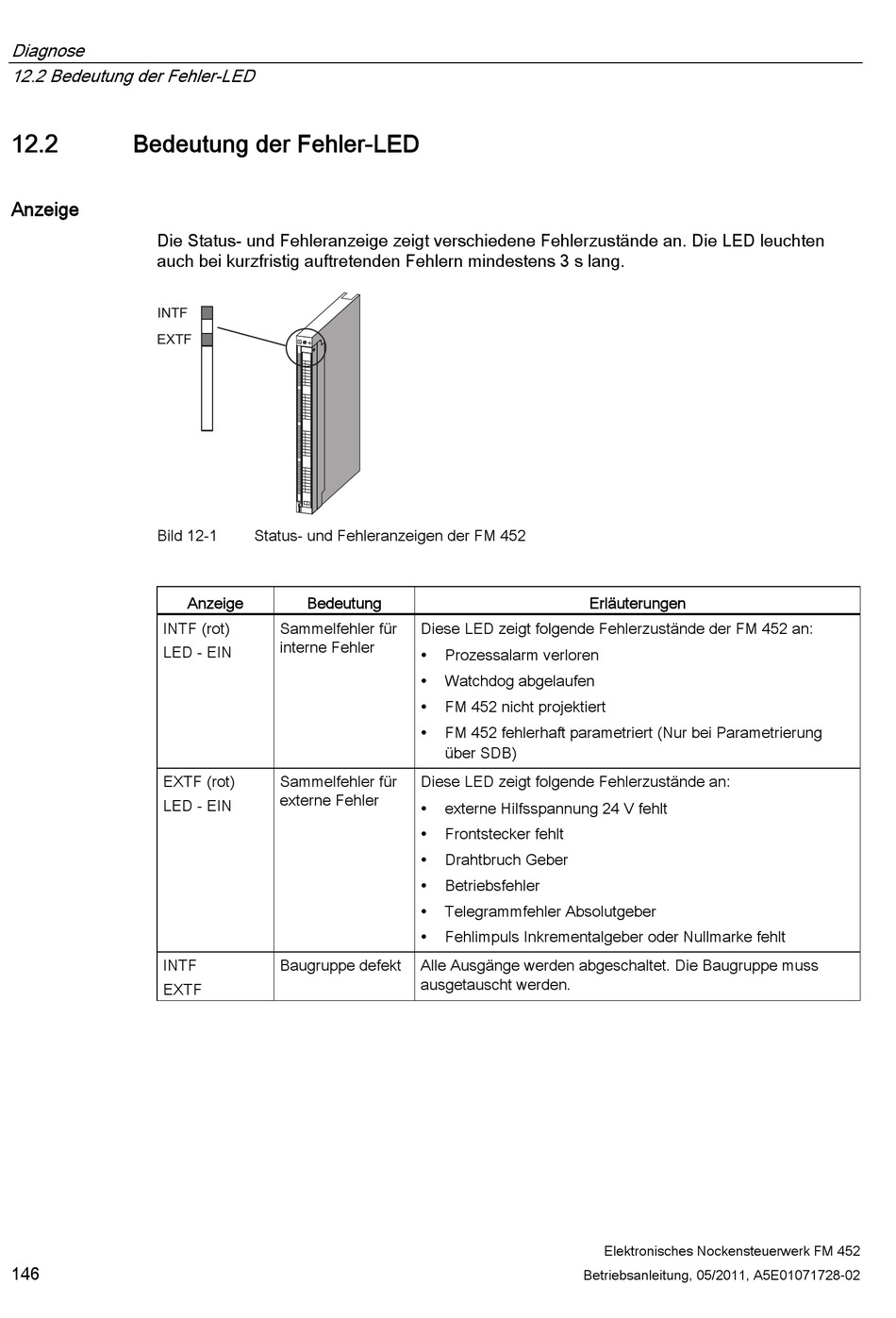

12.2 Bedeutung der Fehler-LED

12.2 Bedeutung der Fehler-LED
Anzeige
Die Status- und Fehleranzeige zeigt verschiedene Fehlerzustände an. Die LED leuchten
auch bei kurzfristig auftretenden Fehlern mindestens 3 s lang.
Bild 12-1
INTF (rot)
LED - EIN
EXTF (rot)
LED - EIN
INTF
EXTF
146
Status- und Fehleranzeigen der FM 452
Anzeige Bedeutung
Sammelfehler für
interne Fehler
Sammelfehler für
externe Fehler
Baugruppe defekt
Erläuterungen
Diese LED zeigt folgende Fehlerzustände der FM 452 an:
Prozessalarm verloren

Watchdog abgelaufen

FM 452 nicht projektiert

FM 452 fehlerhaft parametriert (Nur bei Parametrierung

über SDB)
Diese LED zeigt folgende Fehlerzustände an:
externe Hilfsspannung 24 V fehlt

Frontstecker fehlt

Drahtbruch Geber

Betriebsfehler

Telegrammfehler Absolutgeber

Fehlimpuls Inkrementalgeber oder Nullmarke fehlt

Alle Ausgänge werden abgeschaltet. Die Baugruppe muss
ausgetauscht werden.
